光ファイバージャイロスコープメム慣性測定ユニット

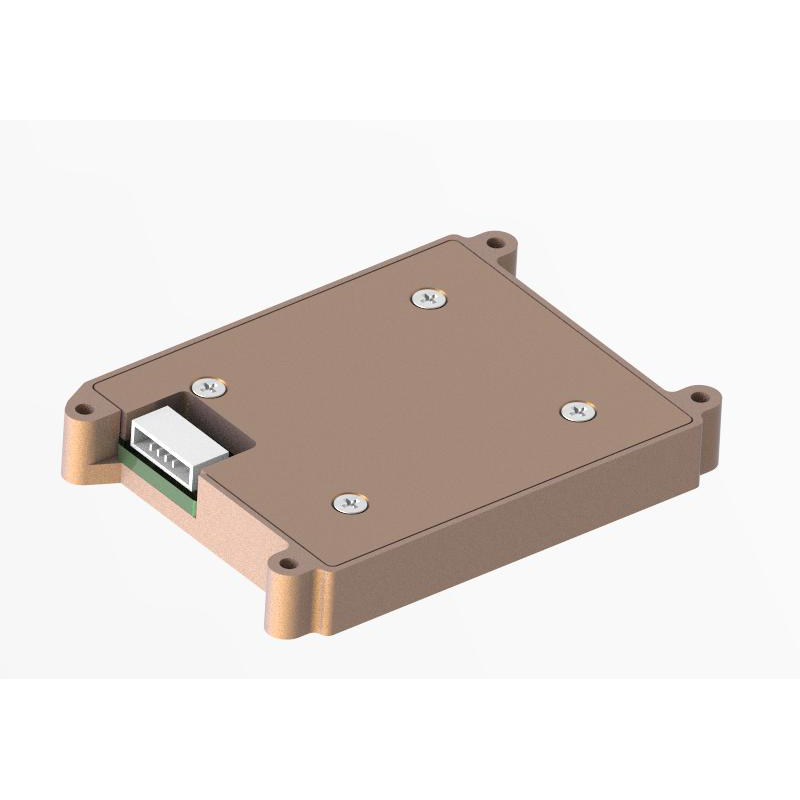

JIO-MC200-IMU光ファイバー視神経鏡 - MEMS慣性測定ユニットは、3軸の角速度と3軸加工を出力する組み込みの高性能MEMSジャイロおよびMEMS加速度計を備えたマイクロメカニカルテクノロジー（MEMS）ベースの慣性測定ユニット（IMU）です。
モデル:JIO-MC200-IMU
お問い合わせを送信
製品説明
JIO-MC200-IMU光ファイバー視神経鏡MEMS慣性測定ユニットは、優れた性的および環境的適応性を備えています。 さまざまなソフトウェアのマッチングを通じて、製品は、ガイド付き弾薬、戦術および産業用UAV、無人航空機、シーカー、自動車の自律運転に広く使用できます。
ファイバー光学ジャイロスコープのJiopticsのインストールは、統合の柔軟性を容易にするために、仕様要件を満たすだけでなく、迅速なプロトタイピングへの開発者ツールキットもエンドユーザーの需要を満たす高品質のパフォーマンスを提供します。
ファイバー光学ジャイロスコープのJiopticsのインストールは、統合の柔軟性を容易にするために、仕様要件を満たすだけでなく、迅速なプロトタイピングへの開発者ツールキットもエンドユーザーの需要を満たす高品質のパフォーマンスを提供します。
私たちのサービス
Jiopticsは専門的で効率的なチームです。 OEM/ODMサービスを提供してください。お問い合わせください。
製品機能
1）3軸デジタルジャイロスコープ：
a）±450º/s動的測定範囲。
b）ゼロバイアス安定性：20°/h（GJB、10S）;
2）3軸デジタル加速度計：
a）±16g動的測定範囲。
b）ゼロバイアス安定性：0.5mg（GJB、10S）;
3）高い信頼性：MTBF> 20000H;
4）精度を確保するための完全な温度範囲（-40℃〜70℃）：組み込みの高性能温度キャリブレーションと補償アルゴリズム。
5）強い振動条件下での作業に適しています。
インターフェイス1ウェイUART
a）±450º/s動的測定範囲。
b）ゼロバイアス安定性：20°/h（GJB、10S）;
2）3軸デジタル加速度計：
a）±16g動的測定範囲。
b）ゼロバイアス安定性：0.5mg（GJB、10S）;
3）高い信頼性：MTBF> 20000H;
4）精度を確保するための完全な温度範囲（-40℃〜70℃）：組み込みの高性能温度キャリブレーションと補償アルゴリズム。
5）強い振動条件下での作業に適しています。
インターフェイス1ウェイUART
アプリケーションフィールド
1）ガイド付き弾薬
2）シーカー
3）戦術および産業ドローン
4）オートパイロット
2）シーカー
3）戦術および産業ドローン
4）オートパイロット
製品メトリック
| パラメーター | テスト条件 | 最小 | 典型的な値 | 最大値 | ユニット | |
| ジャイロ | 動的測定範囲 |
|
|
450 |
|
°/s |
| ゼロバイアス安定性 | 10秒平均（-40℃〜+70℃、一定温度） |
|
20 |
|
°/h。 | |
| ゼロバイアス | ゼロバイアスの範囲 |
|
+ / -0.2 |
|
°/s | |
| ゼロ偏差oly温度範囲全体にわたる |
|
+ / -0.1 |
|
°/s | ||
| 連続したスタートの再現性、z軸 |
|
30 |
|
°/h。 | ||
| ゼロバイアスに対する線形加速度の効果 |
|
10 |
|
°/h/g | ||
| 振動ゼロバイアス効果、振動の前後の変更2 |
|
10 |
|
°/h/g | ||
| 振動vibrationバイアス効果からゼロからゼロの効果、振動後の振動2 |
|
10 |
|
°/h/g | ||
| スケールファクター | スケール係数は非線形です |
|
500 |
|
ppm | |
| スケールファクターの精度 |
|
2000 |
|
ppm | ||
| ノイズ密度 |
|
|
0.003 |
|
° / hz / s） | |
| 解決 |
|
|
3.052 x 10-7 |
|
°/s/lsb | |
| 加速度計 | 動的測定範囲 |
|
|
16 |
|
g |
| ゼロバイアス安定性 | 10秒平均（-40℃〜+70℃、一定温度） |
|
0.5 |
|
mg | |
| ゼロバイアス | ゼロバイアスの範囲 |
|
5 |
|
mg | |
| 完全な温度範囲にわたるゼロ偏差 |
|
5 |
|
mg | ||
| 連続した開始再現性 |
|
0.5 |
|
mg | ||
| スケールファクター | スケール係数は非線形です |
|
500 |
|
ppm | |
| スケールファクターの精度 |
|
2000 |
|
ppm | ||
| ノイズ密度 |
|
|
0.05 |
|
Hz/mg） | |
| 解決 |
|
|
1.221 x 10-8 |
|
G/LSB | |
| その他のプロパティ | 起動時間 |
|
|
2 |
|
s |
| 帯域幅 |
|
|
200 |
|
Hz | |
| 遅れ |
|
|
10 |
|
MS | |
| 通信インターフェイス | 1ウェイUART | ボーレート |
|
460.8 |
|
KBPS |
| サンプリング周波数 | uart |
|
500 |
|
Hz | |
| 電気的特性 | 電圧 |
|
4.8 | 5 | 5.2 | V |
| 消費電力 |
|
|
1.5 |
|
W | |
| 波紋 | p-p-p |
|
100 |
|
MV | |
| 構造特性 | サイズ |
|
|
58.7 x 42 x 8 |
|
mm |
| 重さ |
|
|
35 |
|
g | |
| 使用環境 | 動作温度 |
|
-40 |
|
70 | ℃ |
| 保管温度 |
|
-45 |
|
75 | ℃ | |
| 振動 |
|
|
20〜2000Hz、6.06g |
|
|
|
| インパクト |
|
|
500g |
|
|
|
| 信頼性 | mtbf |
|
|
20000 |
|
h |
| 継続的な労働時間 |
|
|
120 |
|
h | |
| 1℃：温度変動プロセス全体のゼロ偏差、温度変動速度≤1℃/min、温度範囲-40℃〜+70℃を計算します。 2〜：振動条件は6.06g、20Hz〜2000Hzです |
||||||
電気インターフェイス
コネクタタイプ：A1251WR-S-4P;
コネクタポイントは、次の表に定義されています。
コネクタポイントは、次の表に定義されています。
| ピン | 意味 | 関数 | 備考 |
| 1 | 5V | DC電源入力 |
|
| 2 | GND | に |
|
| 3 | Tx lv-ttl | シリアルポート送信 | 3.3 v |
| 4 | rx lv-ttl | シリアルポートレセプション | 3.3 v |
ソフトウェアインターフェイス
ボーレート：460800bps;
周波数を送信：500Hz;
データ形式：データビット8、停止ビット1、なしパリティビット。
データが送信されると、それは低く、その後高くなります。
通信プロトコルを次の表に示します。
周波数を送信：500Hz;
データ形式：データビット8、停止ビット1、なしパリティビット。
データが送信されると、それは低く、その後高くなります。
通信プロトコルを次の表に示します。
| バイト | データ | 形状 | 解決 | 備考 |
| 1 | 0x5a | Uint8 |
|
|
| 2 | 0x5a | Uint8 |
|
|
| 3-6 | 角度速度x | フロート |
|
|
| 7-10 | 角度速度と | フロート |
|
|
| 11-14 | 角度速度z | フロート |
|
|
| 15〜18 | 加速x | フロート |
|
|
| 19-22 | 加速y | フロート |
|
|
| 23-26 | 加速z | フロート |
|
|
| 27〜30 | 予約済み | Uint8 |
|
|
| 31 | 温度 | US8 | 1℃ | 範囲：-128〜127 |
| 32 | そして確認してください | Uint8 |
|
1-31バイトは合計して8ビット低くなります |
構造インターフェイス
