光ファイバージャイロスコープ霧加速度計および Gnss ナビゲーションシステム

光ファイバージャイロスコープ統合ナビゲーションシステム JIO-D300S は、費用対効果の高い閉ループ光ファイバージャイロスコープ、加速度計、およびハイエンド GNSS 受信ボードに基づいており、マルチセンサーフュージョンおよびナビゲーションソリューションアルゴリズムの実装により、中および高のニーズを満たすことができます。 -精密モバイル測定システム、大型 UAV などアプリケーション分野では、姿勢、方向、および位置情報の正確な測定が必要です。私たちから光ファイバージャイロスコープフォグ加速度計とGnssナビゲーションシステムを購入することを歓迎します。

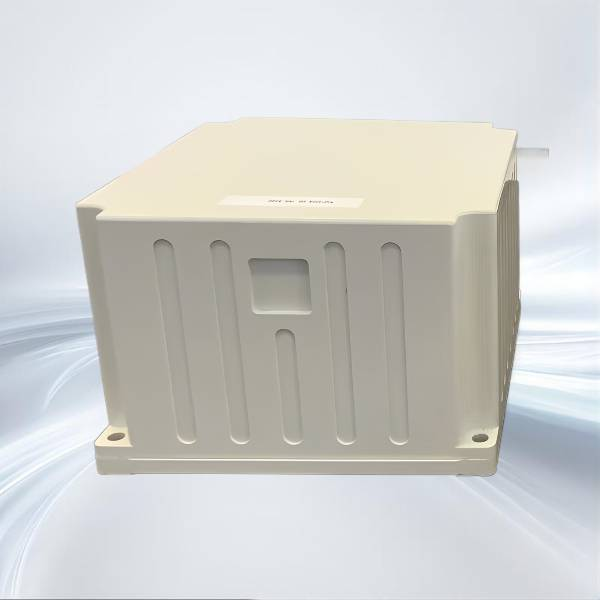

モデル:JIO-D300S

お問い合わせを送信 PDFダウンロード

製品説明

光ファイバージャイロスコープ霧加速度計および Gnss ナビゲーションシステムの機能

アプリケーションシナリオ

このシステムには、慣性/衛星航法モードと純粋な慣性モードの組み合わせがあります。
慣性・衛星統合航法モードでGNSS受信機が受信できる衛星複合航法用の衛星測位情報。信号速度の姿勢を失った後、短時間でメートルレベルの位置決め精度で慣性解の位置を出力します。
純粋な慣性モードが開始された後、正確な姿勢測定の機能があり、ピッチローリングとヘディングを出力できます。純粋な慣性は静的に北を探すことができます。

JIOPTICS の光ファイバージャイロスコープのインストールにより、統合の柔軟性が容易になり、当社の開発者ツールキットは迅速なプロトタイピングを提供し、仕様要件を満たすだけでなく、エンドユーザーの要求を満たす高品質のパフォーマンスも提供します。

私たちのサービス

JIOPTICS はプロフェッショナルで有能なチームです。あなたにOEM / ODMサービスを提供し、あなた専用の光ファイバージャイロスコープをカスタマイズするために私達に連絡してください

製品の特徴

- センチメートルレベルまでの位置精度
- 姿勢測定誤差0.01°以内
- 動作温度範囲: -40~60℃
- 振動環境: 20~2000Hz、3.03g
- 豊富なインターフェースタイプ、RS232、RS422、CAN、その他の標準インターフェースをサポート
- 30000h までの故障間の平均時間

電気的特性

- 電源: ワイド電圧入力 12~36V
- 定格電力: 24W (最大)

機械寸法

技術パラメータ

パラメータ	属性	標準値	ユニット
位置精度	シングルポイント (RMS)	1.2	m
	RTKï¼RMSï¼	2cm 1ppm
	後処理 (RMS)	1cm 1ppm
	ロック精度の損失 (CEP)	2nm…
見出し (RMS)	組み合わせ精度	0.1â¡	º
	後処理	0.01	º
	ロック保持精度の低下	0.02â	º
	北を求める精度	0.2â¢	ºSecL
姿勢 (RMS)	組み合わせ精度	0.01	º
	後処理	0.006	º
	ロック保持精度の低下	0.02â	º
水平速度精度 (RMS)		0.05	MS
タイミング精度		20	ns
データ出力頻度		200€	ヘルツ
ジャイロ	範囲	300	º/秒
	ゼロバイアス安定性	0.02â¤	º/時
	倍率	50	ppm
	コーナーランダムウォーク	0.005	º/âhr
加速度計	範囲	16	g
	ゼロバイアス安定性	50â¤	μg
	倍率	50	ppm
	スピードランダムウォーク	0.01	m/s/âhr

スピードランダムウォーク

パラメータ	属性	参照	ユニット
物理的なサイズ	サイズ	176.8×188.8×117	mm3
物理的なサイズ	重さ		kg
電気的特性	定格電圧	12~36	V
	定格出力	24 (定常状態)	W
	メモリー	予約済み
環境指標	動作温度	-40~60	℃
	保管温度	-45~70	℃
	ランダム振動	3.03 ±20~2000Hz	g
	MTBF	30000	h
インターフェイス機能		PPS、イベント、RS232、RS422、CAN (オプション)
インターフェイス機能		ネットワークポート（予備）、アンテナポート、車輪速センサーポート
ノート： â アライメントは有効で、ロックは 60 分間失われます。 â¡車両の状態、操縦する必要があります。 • 2 位置合わせ、15 分の位置合わせ、2 つの位置の差が 90 度を超える。 ■単出力200Hz; -10 秒平均。
