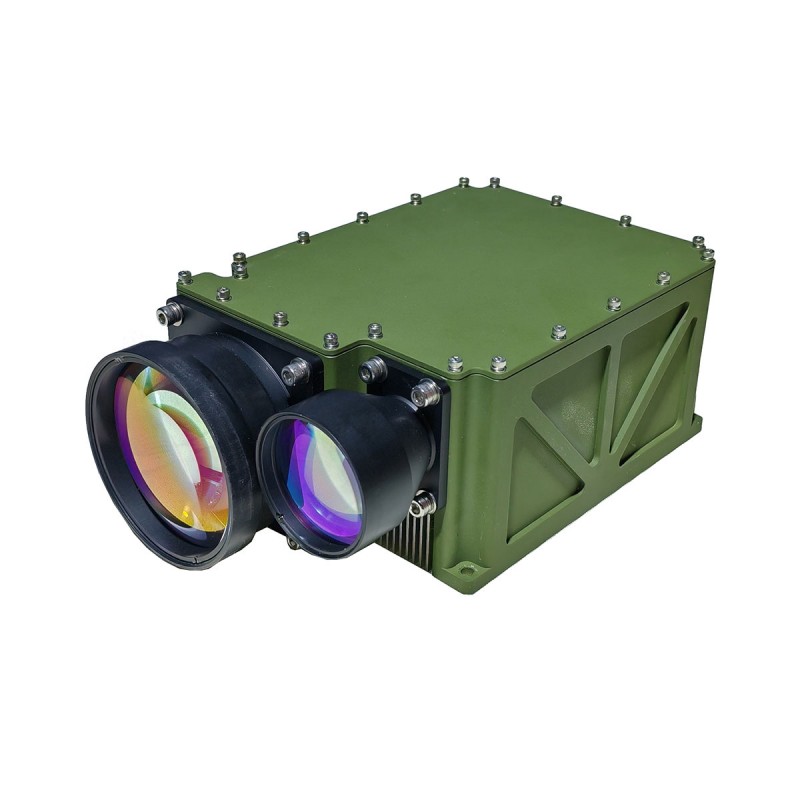

アンチドローンSTSTEM用の5kmレーザーレンジファインダーモジュール

STA-WR5000Xは、UAVターゲットを測定するための専用のレーザー範囲モジュールです。最大1mradおよび高品質のレーザービームの大きな発散角を特徴とする1064nm Yagレーザーに基づいて開発されています。 5kmの距離にある0.1m²の反射領域を持つUAVターゲットに簡単にロックし、最大10 kmの反射領域でUAVターゲットを測定できます。

お問い合わせを送信

製品説明

a）情報応答機能を自己チェックすることができます。
b）障害の位置と障害モードのフィードバックが可能です。
c）シリアル通信が可能です。

製品パラメーター

モデル	STA-WR5000X	メモ
波長	1064nm
発散角	1±0.1mard
最大範囲	≥5000m	反射面0.1m²UAV
最大範囲	≥10000m	反射面積2m²UAV
ミニレンジ	≤200m
正確さ	±2m（rms）
範囲の周波数	1。5、10、20Hz調整可能
インタフェース	RS422	カスタマイズ可能
供給電圧	24V	カスタマイズ可能
光軸と取り付け基準面の間の非平行性	≤2mrad
消費電力	ピーク値≤150W、平均≤100W。
動作温度	-40℃～+60℃
保管温度	-50℃～+70℃
サイズ	≤216×125×84mm
重さ	≤2kg

注記：
1.範囲範囲の説明：特別なターゲットを検出する場合は、さまざまなテスト条件とテストターゲットの下で範囲が変更されます。販売側に連絡して確認してください。
2.最小範囲：30m-100mの変動、通常の使用後50mまで推奨されます。レーザーエネルギーは大きいため、近距離で使用すると検出器チップが燃焼する可能性があるため、デバッグでは、検出器チップが燃やされるのを防ぐために、優れたミラーカバーを持ってきてください。

注：可視性≥20km、湿度≤80％、UAVターゲット反射率0.3。

電気インターフェイス

ピン	定義する	メモ
1	VCC	+24Vアノダル
2
3
4
5	GND	電源の負の極
6
7
8
9	T+	RS422
10	R-
11	t-
12	R+
13	コミュニケーションGND
14	syn+	RS422差動外部タイミングシステム、幅> 10US。
15	syn-	RS422差動外部タイミングシステム、幅> 10US。
