160MJ 1064NMレーザーターゲット指定子

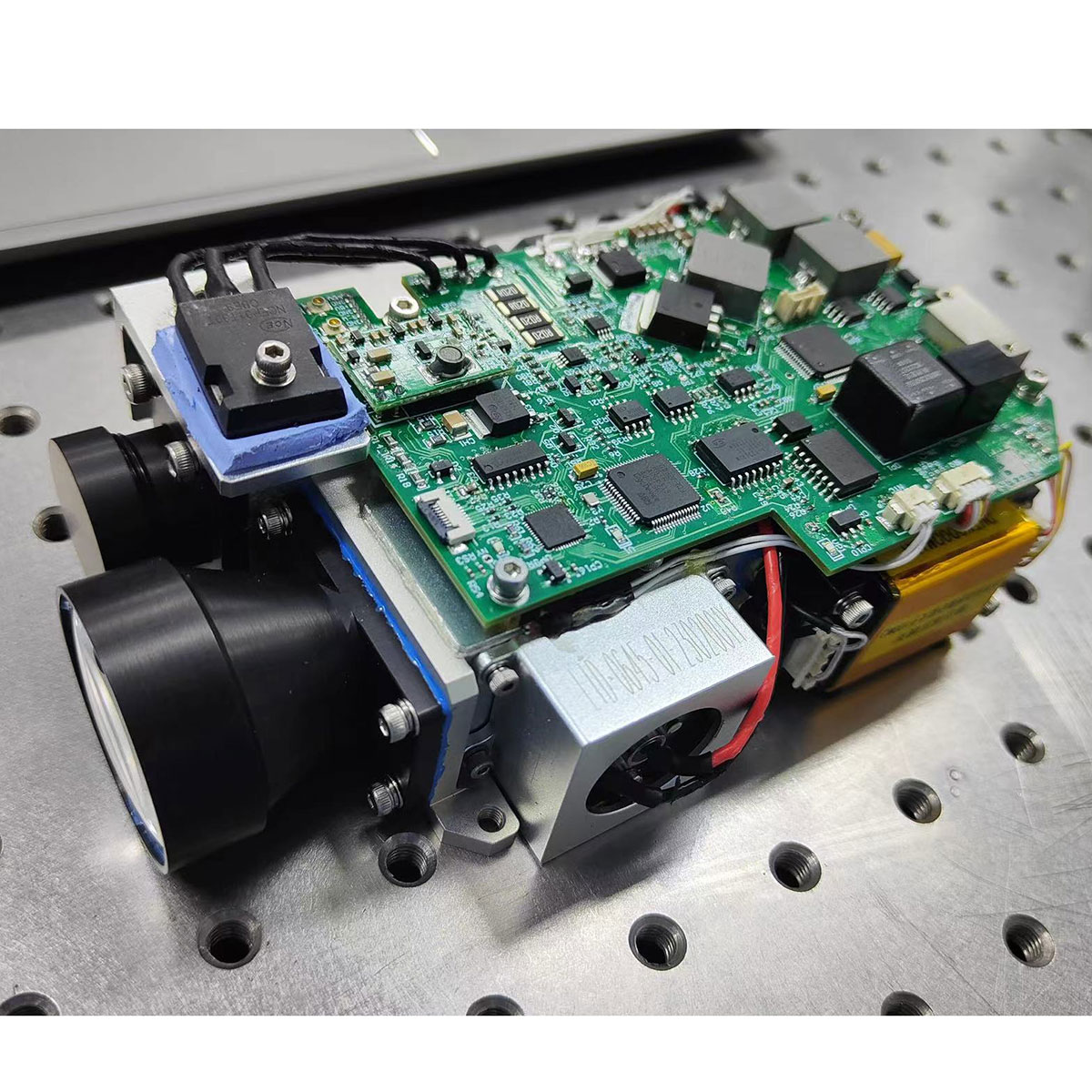

STA-1064160M培地レーザー光度計（以下、レーザー光度計と呼ばれる）は、レーザーを特定のターゲットに伝達し、レーザー飛行時間に従って距離情報を計算する精密光電製品です。 160MJ 1064NMレーザーターゲット指定子には、優れたパフォーマンスと単純な操作の特性があります。
モデル:JIO-1064160M
お問い合わせを送信
製品説明
概要
LDR1064-160レーザーイメージャーは、レーザー排出ユニット、レーザーレーザー、およびレーザー駆動ソースおよび制御および通信ユニットで構成されています。
主な関数
レーザーレンジング関数。
レーザー照射機能;
光電分離信号トリガーがあります。
外部トリガー関数があります。
レーザー照射機能;
光電分離信号トリガーがあります。
外部トリガー関数があります。
160MJ 1064NMレーザーターゲット指定の技術仕様
| 主な指標 | |||||
| 動作波長 | 1064nm | ||||
| レーザー照射エネルギー | 85MJおよび160MJ 2つのギアを切り替えることができます | ||||
| 光遅延 | 304µs±1µs | ||||
| レーザービーム分散角 | ≤0.2mrad | ||||
| 照射頻度 | 8〜21Hz | ||||
| 範囲の周波数 | 10Hz | ||||
| レーザーパルス幅 | 10ns〜15ns | ||||
| 電力安定性 | ≤±8％ | ||||
| 範囲の範囲 | 0.2m〜20km（目標サイズ10 m x10 m x8 m、視界30km） | ||||
| 範囲のエラー | 5メートル以下 | ||||
| ターゲット選択 | 1つ目/秒/終了 | ||||
| 正確な測定率 | 98％以上 | ||||
| 起動時間 | 1分（オプション） | ||||
| 労働時間（提案） | 範囲モード | レーザーは5分間連続して動作し、4分間、10サイクル連続で休憩します | |||
| 照射モード | 照射時間120年代、休憩60年代、連続5サイクル | ||||
| フルセット重量 | <3.3kg | ||||
| 温度 | |||||
| 動作温度 | -40℃〜 +55℃ | ||||
| 保管温度 | -40℃〜 +70℃ | ||||
| 湿った熱 | |||||
| 相対湿度 | 相対湿度 | ||||
| 温度 | +25°C±2°C | ||||
| ストレージ時間 | 72H | ||||
| 振動 | |||||
| 振動スペクトル形状（GRMS = 6.06） | 20Hz〜80Hz | +3dB/OCT | |||
| 80Hz〜350Hz | G2/0.04 Hz | ||||
| 350Hz〜2000Hz | -3db/Oct | ||||
| 振動方向と時間 | 少なくとも10分間、一方向に振動します | ||||
| コントロールポイント | 製品の最大剛性の近くの備品または揺れるテーブル表面で選択する必要があります。大型機器はマルチポイント平均コントロールを使用できます | ||||
| 監視ポイント | 監視ポイントは、テスト中の製品の重要な部分で選択する必要があります。これにより、ルート平均平方根アクセラレーション応答が最大許容設計を超えないようにします（GRMS = 6.06） | ||||
| インストール要件 | 標本は揺れるテーブルに硬く接続されており、ショックアブソーバーを備えた生成物はテスト用のショックアブソーバーを取り除く必要があります | ||||
| パフォーマンスチェック | 振動中にパワーオンテストでは、すべてのパフォーマンスインジケーターが設計文書で指定された技術的要件を満たす必要があります。障害の場合、修復が許可されます。受容テストが0.01g2/Hz、GRMS = 3.03に低下し、10ミニンの振動の方向で最も恐れている方向で検体を振動させる必要があります。 | ||||
| 温度範囲 | |||||
| パワーオンテスト | -35±3℃〜 +52±2℃ | ||||
| 温度変化率 | |||||
| 温度上昇 | 10℃/min | ||||
| 冷却 | 10℃/min | ||||
| サイクル時間 | 10回、最後の2つのサイクルが障害のないことを確認する必要があります。最後の2サイクルで障害が発生した場合、修理後、2つのトラブルのないサイクルを構成する必要があります | ||||
| サイクル時間 | 1つのサイクル時間は4時間、1つのサイクルには温度上昇→温度維持→冷却→温度維持→温度上昇が含まれます | ||||
| 高温および低温滞留時間 | 滞留時間は、標本の熱容量に依存します。製品の熱または寒冷透過性の原理に基づいて、試験片の内部温度は、安定性に達した後、5分間維持されます | ||||
| テスト中の製品の要件 | マシン全体で一般的な温度サイクルテストは、カバーを開くために可能な限りある必要があります | ||||
| 確認して修理します | テスト後、各温度サイクルでの電源テスト機器は、機器が障害であることを確認するために、次の温度サイクルを実行できることを確認できます。 | ||||
| びしょぬれの要件 | びしょぬれは機器全体で実行されます | ||||
| スポーツカー | |||||
| スポーツカー | スポーツカーはデバイス全体に合わせます | ||||
| 製品が道路輸送テストを行っていない場合は、屋内輸送シミュレーションテストのためにシミュレーション輸送テーブルを使用できます。つまり、製品識別のための正弦波周期振動テストを使用できます | |||||
| シミュレートされた輸送テーブルテストの要件は次のとおりです | |||||
| テスト条件 | 頻度 | 5Hz〜200Hz | |||
| 振幅 | 5Hz〜7Hz | ||||
| 振幅12mm〜8mm | |||||
| 7Hz〜200Hz等しい加速1.5g | |||||
| 振動テスト条件許容偏差は、ブロードバンドランダム振動テストと同じです | |||||
| 方向 | 垂直車軸方向と側面 | ||||
| オリエンテーション | 車軸の垂直および横方向 | ||||
| サイクル時間 | log-scan 5Hz〜200Hz〜5Hz、サイクルあたり12分、標本の共振周波数が5Hz未満で測定されると、テスト周波数を2Hz、2Hz〜200Hz〜2Hzスキャンに拡張できます。スキャン時間は15分です。 | ||||
| 輸送テストの後、損傷と構造の緩み現象があるかどうかを確認し、技術的なインデックス検査を実施し、設計要件を満たす必要があります。 | |||||
| キーパフォーマンスインジケーター | |||||
| 電源と電力消費 | 電源範囲 | 20V〜33V、DC | |||
| 消費電力 | ピーク電力は400W以下で、スタンバイパワーは60W以下です（制限温度）。 1.5.2信頼性 |
||||
| 信頼性 | MTBFは4000H以上です | ||||
| 安全 | レーザーが動作するように警告デバイスをセットアップする | ||||
| レーザートランスミッターの出口には、明らかな警告サインが付属しています | |||||
| 機器は十分に接地されています | |||||
| 保守性 | すべての主要な機能部品と機器は、障害の表示と通常の作業指標を設定します | ||||
| 平均修理時間mttrは20分以内です | |||||
| 電磁互換性要件 | システムブート操作プロセスでは、機器はシステム内の他の機器、通常の作業と互換性があります | ||||
メカニカルインターフェイス
電気インターフェイス
5.1通信コネクタ（ソケットモデルJ30J-15ZKP、バットプラグモデルJ30J-15TJ）ピン定義
| ピン番号 | 意味 | コンテンツ | 信号のタイプ | 備考 |
| 1 | Tx+ | RS422ポジティブ（ローカル）を送信する | 出力 | オブジェクトホストコンピューター |
| 2 | TX- | RS422ネガティブ（ローカル）を送信 | 出力 | オブジェクトホストコンピューター |
| 3 | Rx+ | RS422はポジティブ（ローカル）を受け取る | 入力 | オブジェクトアッパーコンピューター |
| 4 | RX- | RS422がネガティブ（ローカル）を受信する | 入力 | オブジェクトアッパーコンピューター |
| 5 | GND | グラウンドRS422 | 信号接地 | オブジェクトアッパーコンピューター |
| 6 |
|
|
|
メーカーのデバッグスペシャル |
| 7 |
|
|
|
メーカーのデバッグスペシャル |
| 8 |
|
|
|
メーカーのデバッグスペシャル |
| 9 |
|
|
|
メーカーのデバッグスペシャル |
| 10 |
|
|
|
メーカーのデバッグスペシャル |
| 11 |
|
|
|
メーカーのデバッグスペシャル |
| 12 |
|
|
|
メーカーのデバッグスペシャル |
| 13 |
|
|
|
メーカーのデバッグスペシャル |
| 14 |
|
外部時間システム + | 入力 | RS422差 |
| 15 |
|
アウタータイムトング - | 入力 | RS422差 |
5.2パワーコネクタ（プラグタイプj30j02p02020p000S0p120、プラグタイプj30J02p020S000S0l000）ピン定義
| ピン番号 | 意味 | 備考 |
| A | 24V | ワイヤーの色は赤です |
| B | GND | ワイヤーの色は黒です |
