LRFを使用した60MJレーザーターゲット指定子

このタイプの照射器は、ユニークな光源設計を使用して、非常に小さな構造サイズで最大60MJレーザー出力を実現し、パルス幅は10nsを超えており、初期レーザー発散角は従来の製品よりも50％小さいです。照射器は、排出と受信の単一の開口設計であるコンパクト構造を使用して、光電気格納庫、車両照射範囲、その他のアプリケーションシナリオで使用できます。

お問い合わせを送信

製品説明

照射器の主な機能：

ターゲット照射ガイダンス
ターゲット距離テスト
レーザー出力をエンコードします
過電圧、過電流および過剰摂取保護、電力反逆関数
微分信号外部トリガー関数

主な技術パラメーター

レーザー光源の主なパラメーター
レーザー波長	1064nm±1nm
ポンピングモード	半導体ポンピング
繰り返し頻度のあるエネルギー	1〜20Hz≥60MJ@20Hz
照射距離	4km以上
パルス幅	10ns〜20ns
ビーム発散角	≤0.3mrad
軸の安定性	<0.1mrad
パルスエネルギーの安定性	<5％（RMS、1つの照射サイクル内）
20Hz @20Hzの作業時間	1分間作業し、0.5分間休みます。 8サイクルで作業し、仕事を続ける前に15分間休んでください
電源	DC 28V±4V
力	スタンバイ電力消費は20W未満です。ピーク電力消費は120W未満です。
コーディングタイプ	組み込みの正確な周波数コーディング、可変間隔コード、サポート擬似ランダムコーディング
コーディング精度	≯1.5μs@20Hz
範囲のシステムインジケーター
範囲モード	パルス範囲
範囲周波数	1-5Hz
最大範囲	≥8km（2.3m*2.3m NATOターゲット、反射率0.3、視認性> 25km、）
ミニレンジ	≤500m
範囲の精度	±5m
精度	≥98％
インターフェイスと構造

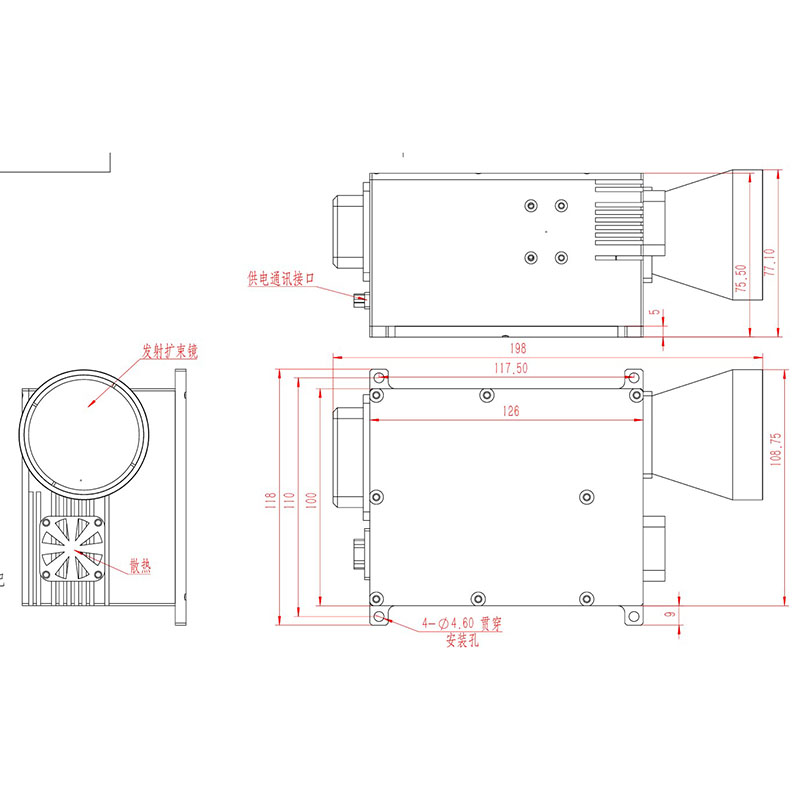

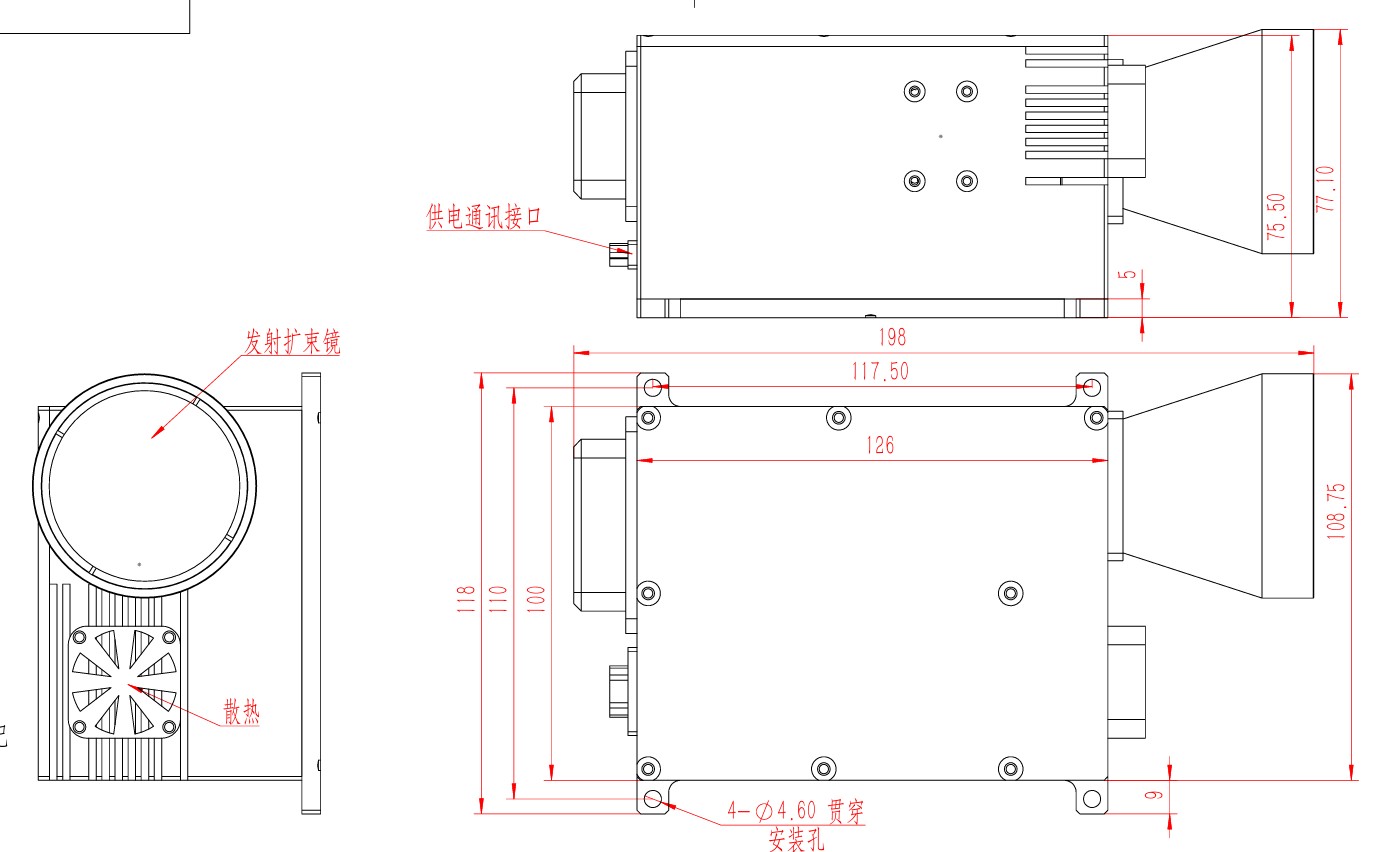

モジュールサイズ	≤198x109x75.5mm
重さ	≤1.4kg
冷却モード	空冷
RS422シリアルポートと外部同期入力は422レベルで、外部同期照明は0-5Vです
環境適合性
作業温度	-40℃〜 +60℃
保管温度	-50℃〜+75℃
