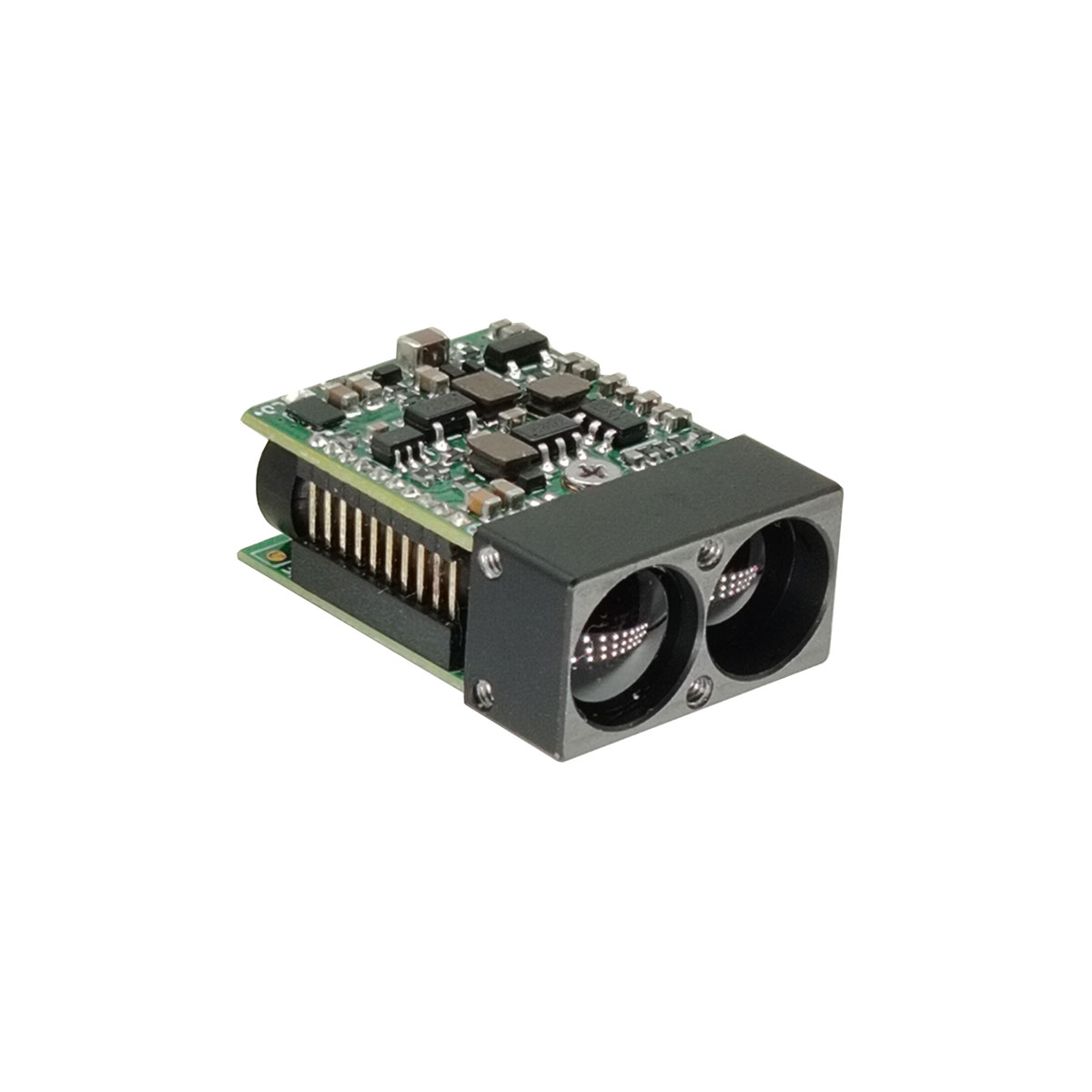

STA-D15X小型レーザー測距モジュールは905nm半導体レーザーを使用しており、長距離、低消費電力、小型、目の安全性の特徴を備えています。小型無人航空機ポッド、手持ち式暗視装置、赤外線画像装置、その他の機器の統合に非常に適しています。 最大範囲:1500m 測距精度:±1m 測距周波数: 単発測距、1Hz、2Hz 重量:5g±0.5g
半導体レーザー技術: 従来の飛行時間型 (TOF) 距離計よりも優れた信頼性、コンパクトさ、低消費電力により、ポータブル機器やスペースに制約のある機器への統合が可能になります。
| シリアルナンバー | プロジェクト名 | STA-D15X |
| 1 | 人間の目の安全性 | はい |
| 2 | レーザー波長 | 905nm |
| 3 | レーザー発散角 | 1×6mrad |
| 4 | 受信視野 | ~20mrad |
| 5 | 送信機の口径 | Φ7mm |
| 6 | 受信口径 | Φ7mm |
| 7 | 測距範囲 | 5~1500m |
| 8 | 測距精度 | ±1m |
| 9 | 測定周波数 | 単発測距、1Hz、2Hz |
| 10 | ボーレート | 115200bps (デフォルト)/9600bps/38400bps/57600bps |
| 11 | 正解率 | ≥98% |
| 12 | 誤警報率 | ≤1% |
| 13 | データインターフェース | UART(TTL_3.3V) |
| 14 | 電源電圧 | DC3~5V |
| 15 | 消費電力 | 待機電力 ≤ 0.6W 平均値 ≤ 0.8W@1Hz ピーク値 ≤ 1.3W@1Hz |
| 16 | ||
| 17 | 始動ピーク電流 | ≤ 680mA |
| 18 | 漏れ電流 | <50 |
| 19 | 重み | 5±0.5g |
| 20 | サイズ(長さ×幅×高さ) | ≤22.5mm×16mm×9.5mm |
| 21 | 動作温度 | -20~+60℃ |
| 22 | 保管温度 | -30~+60℃ |
| 23 | ショック | 1200g、1ms |
| 24 | 振動 | 5~50~5Hz、1オクターブ/分、2.5g |
| 25 | 信頼性 | MTBF≧1500h |
| 26 | 起動時間 | ≤100ms; |
| 27 | 電気インターフェース | コネクタプラグ:0.8WTB-6Y-2コネクタソケット:0.8WTB-6AWB-01 |
距離1500m、視程25km以上、湿度50%以下のデータテスト環境。
レーザー距離計製品の主なコンポーネントは次のとおりです。
a) コンポーネントの受信および送信。
b) 回路部品;22.5mm×16mm×9.5mm(L×W×H)、重量は≤5g±0.5g、外観は図1に示されています。

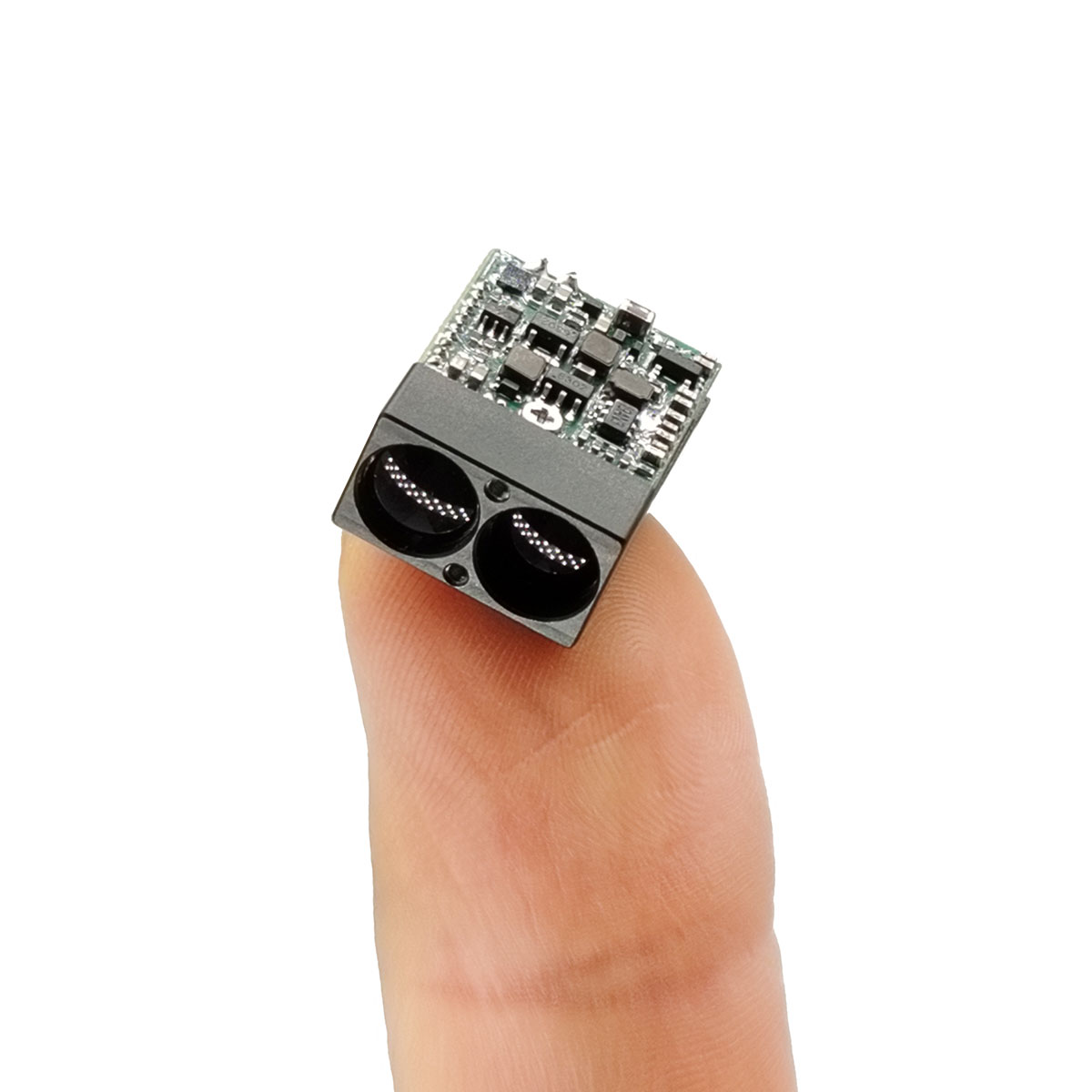

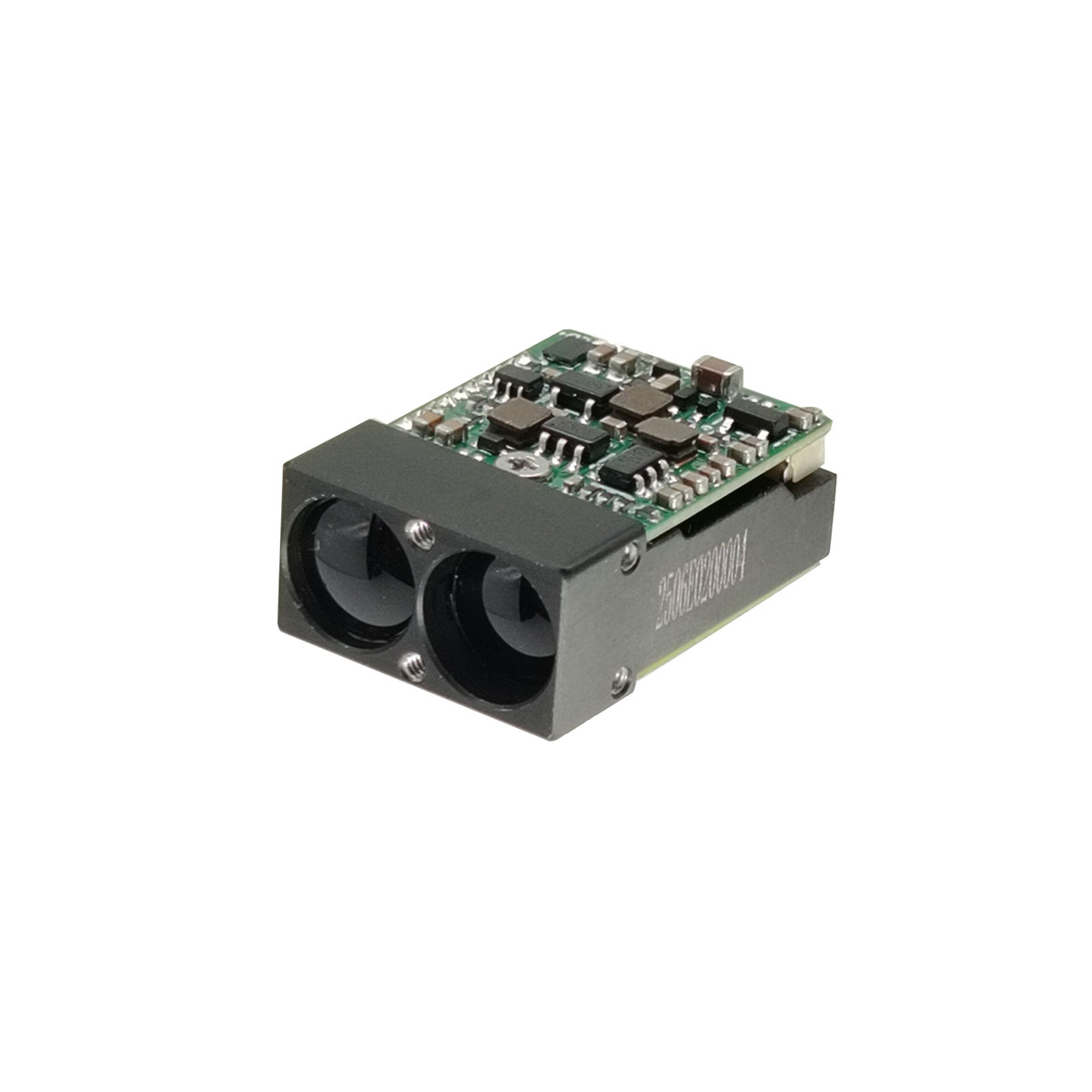

図1 製品外観

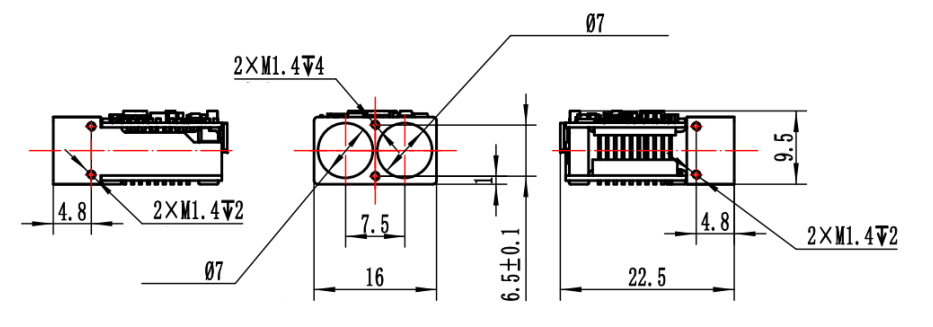

機械的インターフェースと光学的インターフェースの外形寸法を図 2 に示します。
図 2 機械的および光学的インターフェースの図
電気インターフェース
電源電圧: 3.3V (3.3V~5Vにバイアス可能);
通信タイプ: UART-TTL (3.3V);
ピーク始動電流: ≤ 680mA;
待機時消費電力: ≤ 0.6W;
平均消費電力: ≤ 0.8W@1Hz ;
距離測定時のピーク消費電力: ≤ 1.35W@1Hz ;
漏れ電流: < 50uA;
電源投入時の測距応答時間: ≤ 100ms
上部コンピュータ側は、0.8WTB-6Y-2 コネクタを介して距離測定機側 0.8WTB-6AWB-01 コネクタ (Yueqing Huabao) との架橋テストを実現します。距離計の電源および通信ポートのピンの定義を次の表に示します。
表 2 製品の電気ピンの定義
| ピン | ラベリング | 電気的特性の定義 | 信号の方向 |
| 1 | パワーEN | ||
| 2 | TTL_RXD | 信号入力ポート | ホストコンピュータから距離計へ |
| 3 | TTL_TXD | 信号出力ポート | 距離計からホストコンピュータへ |
| 4 | ノースカロライナ州 | ||
| 5 | 電源+ | ||
| 6 | グランド |

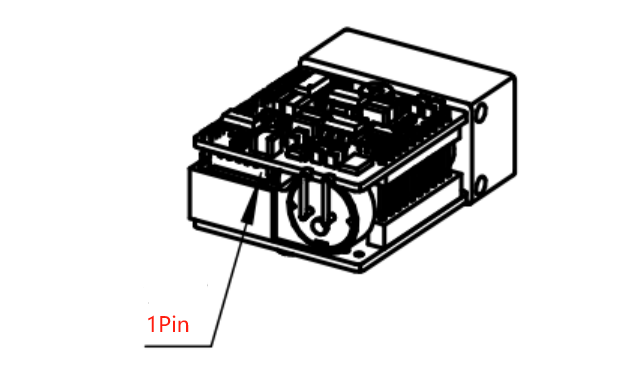

図 3: 1 ピン

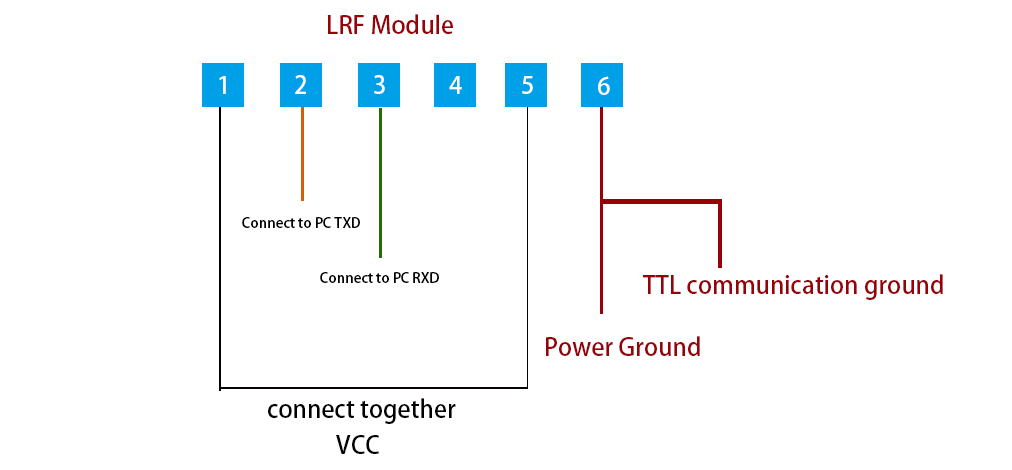

電気接続図
ボーレート: 115200bps (デフォルト)/9600bps/38400bps/57600bps;
シングルバイト送信フォーマット: 1 スタート ビット、8 データ ビット、チェックサムなし、1 ストップ ビットを含み、8 ビット データは最初に下位ビットに送信され、次に上位ビットに送信されます。
注: 送信確認コード = バイト 3+バイト 4+バイト 5+バイト 6+バイト 7。
受信チェックサム=バイト 1+バイト 2+バイト 3+バイト 4+バイト 5+バイト 6+バイト 7。
| バイト | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 説明 | 0x55 | 0xAA | 0x88 | 0xFF | 0xFF | 0xFF | 0xFF | 0x84 |
| バイト | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 説明 | 0x55 | 0xAA | 0x88 | 状態 | 0xFF | データ_H | データ_L | 検証コード |
ステータス = 0、単一の測定に失敗しました。 DATA_H=0xFF,DATA_L=0xFF; status=1, 単一測定成功; DATAH_=測定結果の上位バイト; DATA_L=測定結果の下位バイト。
注: 送信確認コード = バイト 3+バイト 4+バイト 5+バイト 6+バイト 7。
受信チェックサム=バイト 1+バイト 2+バイト 3+バイト 4+バイト 5+バイト 6+バイト 7。
| バイト | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 説明 | 0x55 | 0xAA | 周波数 | 0xFF | 0xFF | 0xFF | 0xFF | 検証コード |
| バイト | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 説明 | 0x55 | 0xAA | 周波数 | 状態 | 0xFF | データ_H | データ_L | 検証コード |
ステータス=0、連続測定失敗; DATA_H=0xFF,DATA_L=0xFF; status=1, 連続測定成功; DATAH_=測定結果の上位バイト; DATA_L=測定結果の下位バイト。
Freq=0x89、1Hz範囲; Freq=0xB9、5Hz範囲; Freq=0xC9、10Hz範囲; Freq=0xF9、 軸校正モード(校正コマンド受信後、軸校正ステータスを一度返信します)。
| バイト | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 説明 | 0x55 | 0xAA | 0x8E | 0xFF | 0xFF | 0xFF | 0xFF | 0x8A |
| バイト | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 説明 | 0x55 | 0xAA | 0x8E | 状態 | 0xFF | 0xFF | 0xFF | 検証コード |
ステータス=0、連続測定を終了できませんでした。 status=1、連続測定が正常に終了しました。
注: データは 16 進形式で返され、すべてのデータ結果は実際のデータを 10 倍して出力されます。
例: dist=2000.3m、出力データは 20003、16 進数に変換すると 4E23、つまり Data1=0x4E、Data2=0x23 となります。
