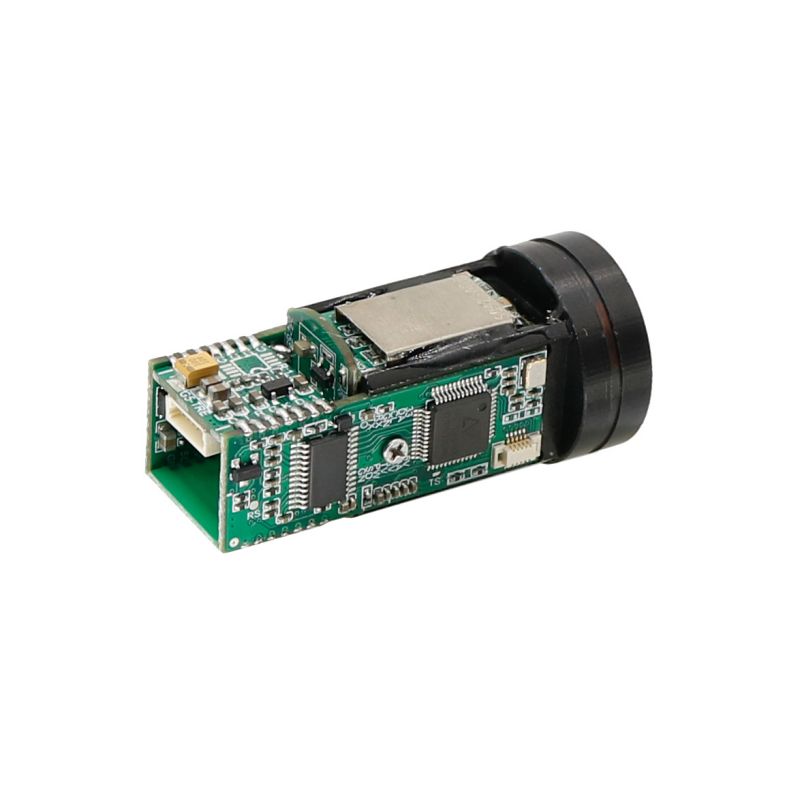

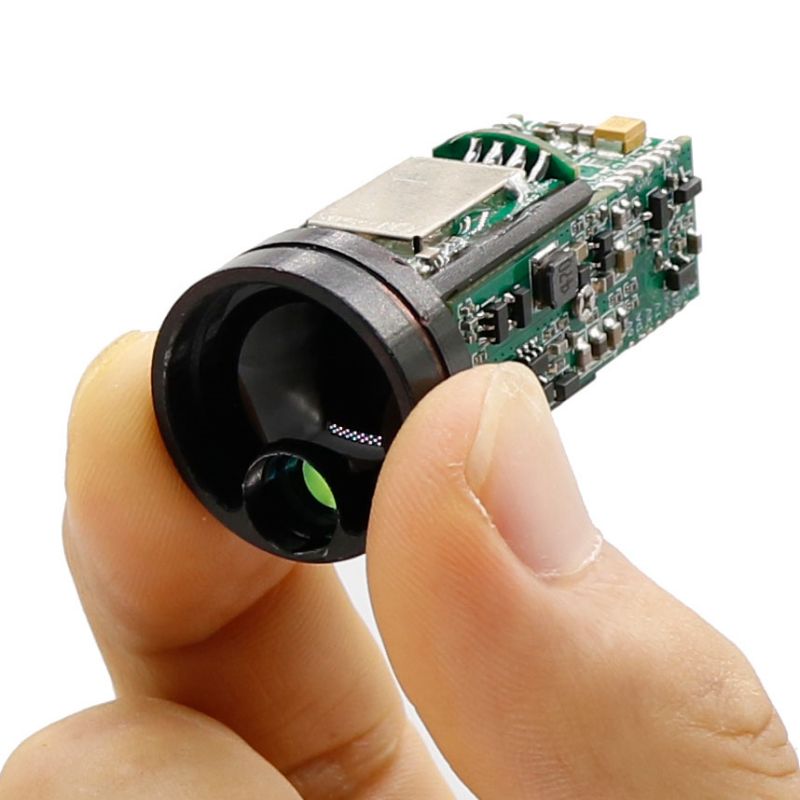

1200mのレンジファインダーモジュールは、905nmの波長で動作する新しい軽量でコンパクトな範囲のモジュールです。製品測定範囲は1,200 mです。テストソフトウェアを装備したUART-TTLインターフェイスを使用して、さらなる開発に便利で、サイズが小さい、軽量、信頼性の高いパフォーマンスの特性があります。航空、通信、地質学、警察、屋外スポーツ、その他の機会に使用できます。
プロジェクト | 技術パラメーター |
レーザー波長 | 905nm |
範囲の範囲 | 5m-1200m |
範囲の精度 | ±0.5m |
距離測定周波数 | 1Hz |
象限測定率 | ≥98% |
誤ったアラーム率 | ≤1% |
発散の角度 | ≤6Mrad |
キャリバーを受け取ります | 18mm |
通信インターフェイス | uart-ttl |
供給電圧 | 3.3-5V |
作業電力消費 | ≤1.1W |
スタンバイ電力消費 | ≤50mW |
サイズ | out23mm 48mm |
重さ | ≤20g |
動作温度範囲 | -15℃ -+60℃ |
ストレージ温度範囲 | -55℃ - +70℃ |
ピン | 意味 | 説明する |
1 | GND | パワーアノード - |
2 | 5V | 電源カソード + 5V / 1A電源 |
3 | NC | 空中にぶら下がっています |
4 | TXD | モジュールシリアルポートはTTLレベルを送信します |
5 | RXD | モジュールシリアルポートはTTLレベルを受信します |
6 | で# | ピンを有効にするモジュール、0V低レベルの有効化、5V高レベルの障害 |
