3kmアイセーフレーザー距離計モジュール

3kmアイセーフティ測距モジュールは、主にレーザーモジュール、受信アンテナ、検出コンポーネント、ハードウェア回路基板、主要構造などで構成されています。

性能パラメータ

説明文:

1)NATOターゲットサイズ2.3m×2.3m、人間ターゲットサイズ0.5m×1.7m、UAVターゲットサイズ0。3m×0.3m、反射率30%。視認性 ≥25km、典型的なターゲット反射率 ≥80%。

顧客インターフェース

電気インターフェース

電気インターフェイスの要件は次のとおりです。

A) 電源電圧: 4.5 V 〜 16 V;

b) 待機時消費電力: 0.6W 以下。

c) 平均消費電力: 1.5W@1Hz 以下。

d) ピーク消費電力: 7W@12V 以下。

e) インターフェイス定義: コネクタモデル: 長江コネクタ: A1257WR-S-6P、距離計側の電源と通信ポートのピン定義を表 1 に示します。

距離計用の電源および通信ポートピンの定義

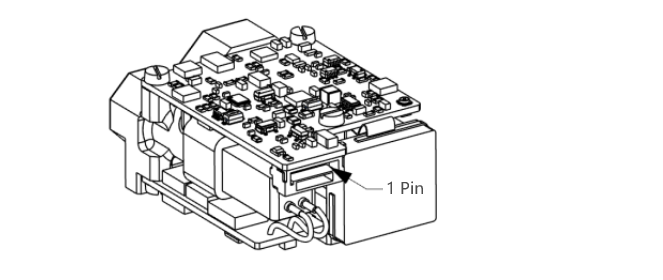

ピン 1 の回路図

メカニカルインターフェース

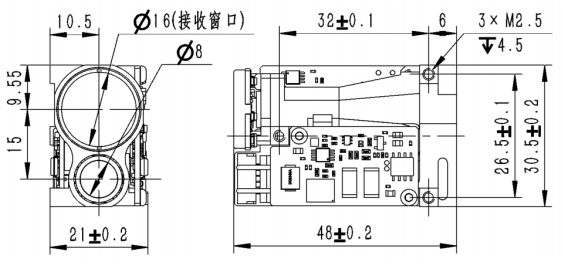

測距モジュールとユーザー設置インターフェイスの外形寸法を次の図に示します。

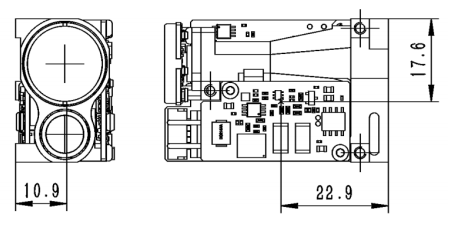

重心は以下に示されています

明かり窓の使い方の提案

材料の選択

光窓材

光窓材には光学ガラスH-K9Lを採用。 H-K9L は最も一般的な無色の光学ガラスで、300nm ～ 2100nm のレーザー範囲に適しています。コストパフォーマンスが高く、物性にも優れています。

処理要件

ライトウィンドウのウェッジ角度の許容差は、できるだけ小さくする必要があります。ウェッジ角度公差は 3' 以下 (公差等級 7 以下) にすることをお勧めします。

ライトウィンドウの光学面は可能な限り滑らかである必要があり、輪郭の算術平均偏差 (Ra) を 0.012 にすることをお勧めします。

推奨事項を使用する

ライトウィンドウコーティングのご提案

1535nm レーザー距離計の光学窓には、1525nm ～ 1545nm で透過率 99% 以上の反射防止膜をコーティングすることをお勧めします。製品の使用環境に応じて、光学窓の外面に疎水性フィルムや硬質フィルムなどの保護フィルムを選択することができます。その他の指標は、透過率 97% 以上の GJB2485-95 を指します。

光窓の形状と使い方の提案

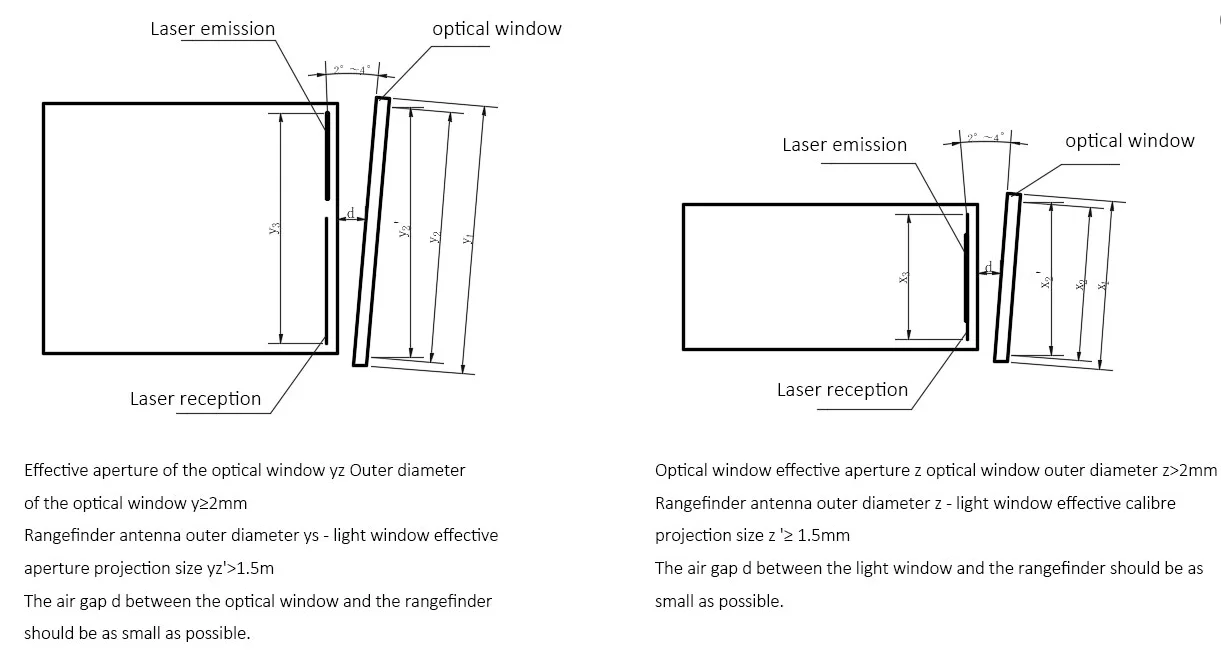

光学窓の有効口径は製品により異なります。その外形寸法は、光学窓の有効開口部の外径が 2 mm 以上、距離計アンテナの外径 - 光学窓の有効開口部の投影サイズが 1.5 mm 以上であることを保証する必要があります。概略図を下図に示します。光学窓によるレーザーの吸収のため、光学窓自体の厚さは外形寸法に基づいて 2 ～ 4mm 以内に制御することを推奨します。

光窓は透過率が高いため、出射光軸と光窓の法線軸との軸ずれを2°～4°以内に抑えることを推奨します。ライトウィンドウと 2 つのバレルの位置の概略図を次の図に示します。同時に、光窓と距離計の間の空気間隔は可能な限り小さくする必要があります。
