ジオプティクス
主な機能: レーザー測距測定機の主な機能は次のとおりです。
単一測距と連続測距。
b ï¼ 3 つのターゲットの測距と、ターゲットの指示の前後。
c ï¼ 自己検査機能 (以下を含む: 現在の APD 温度、高電圧値、内部電圧、死角値);
■スタンバイウェイクアップ機能をTTLインターフェースに変更可能。
パフォーマンス
a ¼ 波長範囲: 1.54u m ± 0.02um
b ï¼ 最小動作距離: 30m;
c=有効通過孔径:40mm;
連続レンジ測定周波数:0.5Hz-10Hz;
e ï¼ 距離測定精度: ± 2m;
f ï¼ クテスト率:
2 環境適応性
作業環境温度: -40C 65C;
b ï¼ 保管周囲温度: -55C 70C.
3 信頼性
平均レーザー パルス数 (MNBF) 3IX IO。時間
4 電気的特性
電源電圧:DC12V;
b i¼ 消費電力: 平均消費電力は 2W 以下です。
5.重量:150g
6.サイズ:64X42X80mm
7. OEM/ODM レンジング モジュールとカスタム ソリューション

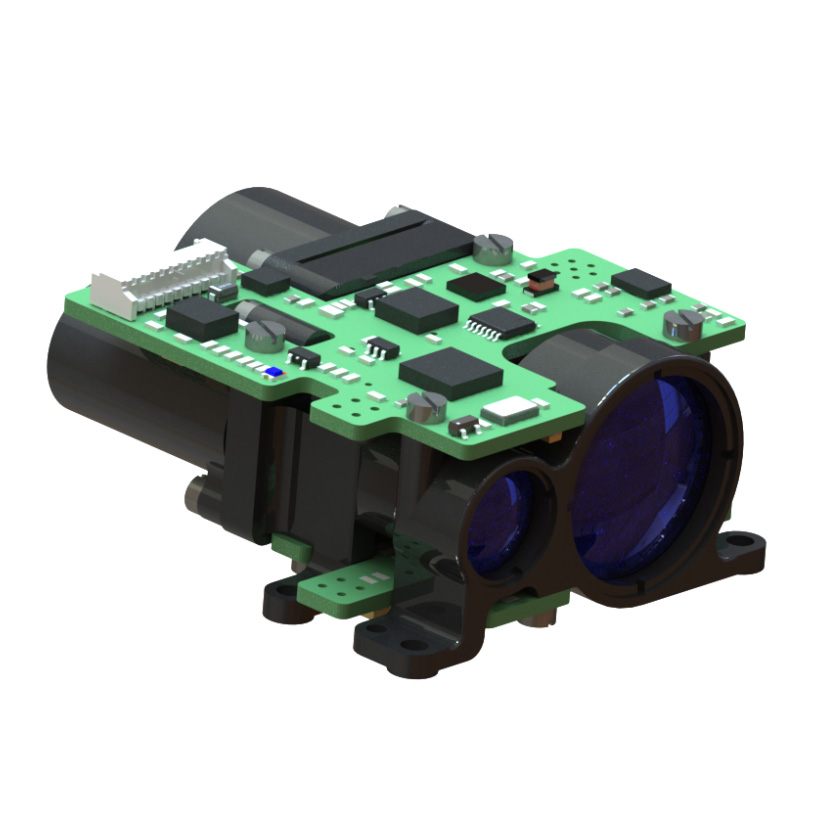

STA0815 は、便利で強力でコンパクトなレーザー測距ソリューションを探しているシステム インテグレーター向けに設計されています。幅広いアプリケーションで信頼性の高いパフォーマンスを提供します。
超小型・超軽量・低消費電力・長距離測定が可能です。ハンドヘルド デバイス (サーマル イメージング)、武器取り付けアプリケーション、ポータブル システム、軽量センサー スイート、無人航空機または UGV に適しています。
8.電気的インターフェース
電気コネクタモデル: J30J;電気的インターフェースの詳細な定義は次のとおりです。
パイプフットシリアルナンバー
|
意味
|
関数
|
備考
|
1
|
アース
|
地球
|
|
2
|
アース
|
地球
|
|
3
|
アース
|
地球
|
|
4
|
VCC12V
|
12Vで、入力は正です
|
改訂可能性
|
5
|
VCC12V
|
12Vで、入力は正です
|
改訂可能性
|
6
|
RS422 受信
|
シリアル口受け取り
|
上部コンピュータから距離計まで
|
7
|
RS422 RX-
|
シリアル受信機 -
|
上部コンピュータから距離計まで
|
8
|
RS422 TX-
|
文字列の口は、自分自身を送信することができます
|
距離計から上位コンピュータまで
|
9
|
RS422 送信
|
シリアルポート送信
|
距離計から上位コンピュータまで
|
通信プロトコル
距離計と上位コンピュータ間のデータ転送には、次のものが含まれます。
制御コマンド: 開始測距、連続測距、単一測距、クエリ コマンドなどを含む
戻りデータ: 距離情報、周囲温度、距離計の状態などを含む。距離計と上位コンピュータ間のデータ交換、422 バスを使用。具体的なソフトウェア通信プロトコルは次のとおりです。
通信フォーマット:RS422通信、115200bpsのポートレート(お客様の要件に応じて変更可能);
データフォーマット:8桁データ、スタートビット、ストップビット1、パリティなし、データはヘッダバイト、コマンド部、データ長、パラメータ部、チェックバイトで構成されます。
通信モード:メインコントロールと距離計はメインスレーブ通信モードを採用し、メインコントロールは距離計に制御コマンドを送信し、命令を受信して実行します。レンジング状態では、レンジング サイクルに従って、レンジングのデータとステータスが返されます。通信フォーマットとコマンド内容を下表に示します。
主制御送信 メッセージのフォーマットは次のとおりです。
表 2. メッセージ形式の送信の説明
注文番号
|
名前
|
説明
|
コード
|
備考
|
1
|
STXO
|
メッセージがマークされ始めました
|
55(H)
|
|
2
|
CMD
|
CW
|
表 3 を参照
|
|
3
|
レン
|
DL
|
スタートフラグ、コマンドワード、チェック以外の全文字数
|
|
4
|
データ
|
パラメータ
|
|
|
5
|
データ
|
|
|
6
|
CHK
|
違うか検証
|
効果バイトに加えて、他のバイトが異なるか、
|
|
