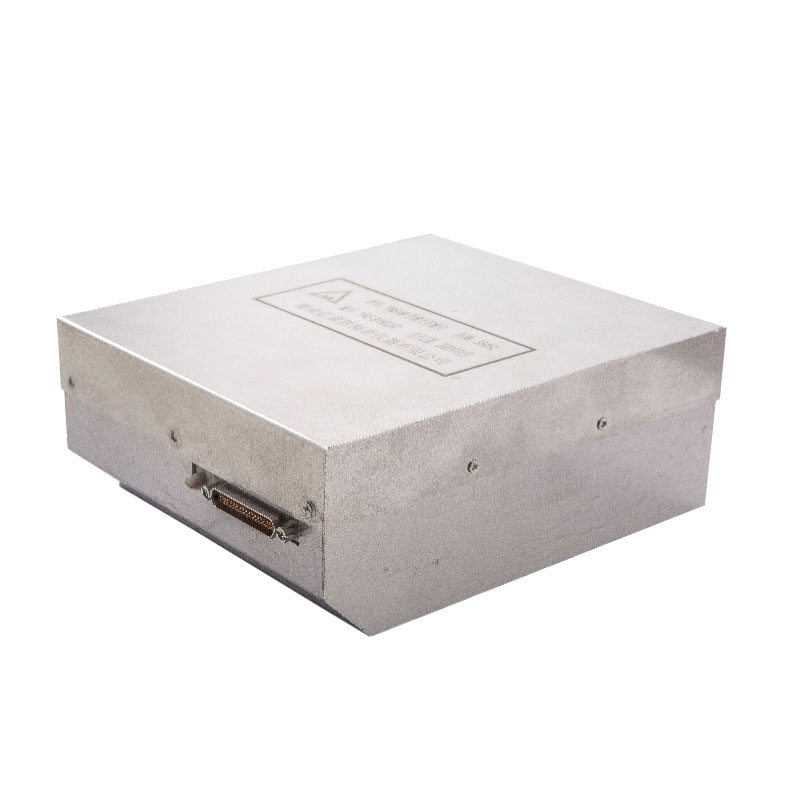

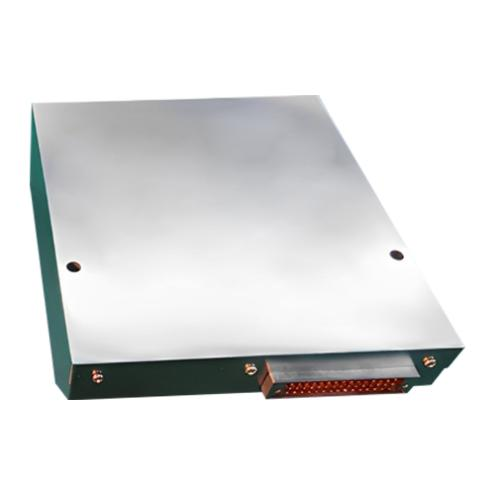

リングレーザージャイロスコープ-JIO90
リングレーザージャイロスコープ-Jio90は、当社が生産する高精度のデジタルデュアル周波数マシンを振るレーザージャイロです。高精度、シンプルな電源、高い統合、デジタル出力の利点があります。敏感な軸の周りのキャリア波の角運動を測定し、2つの直r四波波を出力できます。ポジショニング/ナビゲーション、監視/偵察、火災制御と飛行制御の統合、およびそのキャリアロケット、航空機、無人航空機、船、船、装甲車両およびその他の畑の統合に広く使用できます。
モデル:JIO90-RLG
お問い合わせを送信
製品説明
リングレーザージャイロスコープ-JIO90は、さまざまなニーズを満たすためにA、B、Cモデルで利用できます。
関数
敏感な軸の周りの回転角を測定し、回転情報を含む2つの直交正方形波を出力します。
パフォーマンス
JIO50タイプのレーザージャイロスコープを表1に示します
表1ジャイロの主な技術指標
表1ジャイロの主な技術指標
| シリアルナンバー | パラメーター | ユニット | プレミアム | グレードA | グレードb | グレードc | 述べる |
| 1 | ゼロバイアス | °/h | ≤0.3 | / | |||
| 2 | バイアス安定性 | °/h | ≤1‰ | ≤3‰ | ≤4‰ | ≤5‰ | 100、1c |
| 3 | ゼロバイアスの再現性 | °/h | ≤1‰ | ≤2‰ | ≤3‰ | 1秒 | |
| 4 | ランダムウォーク係数 | ° / h1 / 2 | ≤0.4‰ | ≤0.6‰ | ≤0.7‰ | ≤1‰ | / |
| 5 | スケールファクター | "/脈 | 1.865 |
|
|||
| 6 | スケール係数の非線形性 | ppm | ≤1 | / | |||
| 7 | スケールファクターの再現性 | ppm | ≤1 | 1秒 | |||
| 8 | 磁気感度 | °/（h・gs） | ≤1.5‰ | ≤2‰ |
|
|
/ |
| 9 | 最大入力角度 | °/s | 400以上 |
|
|
|
/ |
環境適応性
a）作業温度：-40℃〜 + 65℃
b）貯蔵温度：-45℃〜 + 85℃
c）振動：合計9.6g。
d）ショック：30g/11ms（ハーフサイン）または75g/6ms（ハーフサイン）;
e）低圧：海抜5000m。
b）貯蔵温度：-45℃〜 + 85℃
c）振動：合計9.6g。
d）ショック：30g/11ms（ハーフサイン）または75g/6ms（ハーフサイン）;
e）低圧：海抜5000m。
| 周波数（Hz） | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| パワースペクトル密度（G 2 /Hz） | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6db |
電源と電気インターフェイス
a）電源
タイプ：±5V、 +15V
要件： +5V-現在の180MA、安定性±50mV、リップル<50mV
-5V-電流60MA、安定性±50mV、リップル<50mV
+15V-電流240MA、安定性±100mV、リップル<100mV
b）消費電力：<6W
c）電気界面タイプ：J30JM-37ZK
d）界面定義：電気界面ピンの定義を表2に示します。
タイプ：±5V、 +15V
要件： +5V-現在の180MA、安定性±50mV、リップル<50mV
-5V-電流60MA、安定性±50mV、リップル<50mV
+15V-電流240MA、安定性±100mV、リップル<100mV
b）消費電力：<6W
c）電気界面タイプ：J30JM-37ZK
d）界面定義：電気界面ピンの定義を表2に示します。
表2電気界面定義テーブル
| ピン シリアルナンバー |
意味 | 述べる | ピン シリアルナンバー |
意味 | 述べる |
| 1 | NC | ヌル | / | / | / |
| 2 | GND | 信号接地 | 20 | NC | ヌル |
| 3 | NC | ヌル | 21 | NC | ヌル |
| 4 | NC | ヌル | 22 | NC | ヌル |
| 5 | NC | ヌル | 23 | NC | ヌル |
| 6 | あなた自身のために守ってください | / | 24 | NC | ヌル |
| 7 | NC | ヌル | 25 | あなた自身のために守ってください | / |
| 8 | あなた自身のために守ってください | / | 26 | NC | ヌル |
| 9 | cos | 正方波出力信号2 TTLレベル |
27 | cos | 正方波出力信号2 TTLレベル |
| 10 | GND | 信号接地 | 28 | GND | 信号接地 |
| 11 | 罪 | 正方波出力信号1 TTLレベル |
29 | 罪 | 正方波出力信号1 TTLレベル |
| 12 | T1 | プラチナ抵抗1 | 30 | T2 | プラチナ抵抗2 |
| 13 | T3 | プラチナ抵抗温度計3 | 31 | T4 | プラチナ抵抗4 |
| 14 | TCOM | 4プラチナ抵抗共通端子 | 32 | TCOM | 4プラチナ抵抗共通端子 |
| 15 | GND | +5V、-5V電力場 | 33 | GND | +5V、-5V電力場 |
| 16 | +5V | 電源入力 | 34 | +5V | 電源入力 |
| 17 | +15V | 電源入力 | 35 | +15V | 電源入力 |
| 18 | 15vgnd | +15Vパワーグラウンド | 36 | 15vgnd | +15Vパワーグラウンド |
| 19 | -5V | 電源入力 | 37 | -5V | 電源入力 |
| 注：プラチナ抵抗モデルはPT1000です | |||||
外観と機械的インターフェイス
a）重量：≤1.8kg
b）形状と機械的界面：図1に示すように。
b）形状と機械的界面：図1に示すように。
