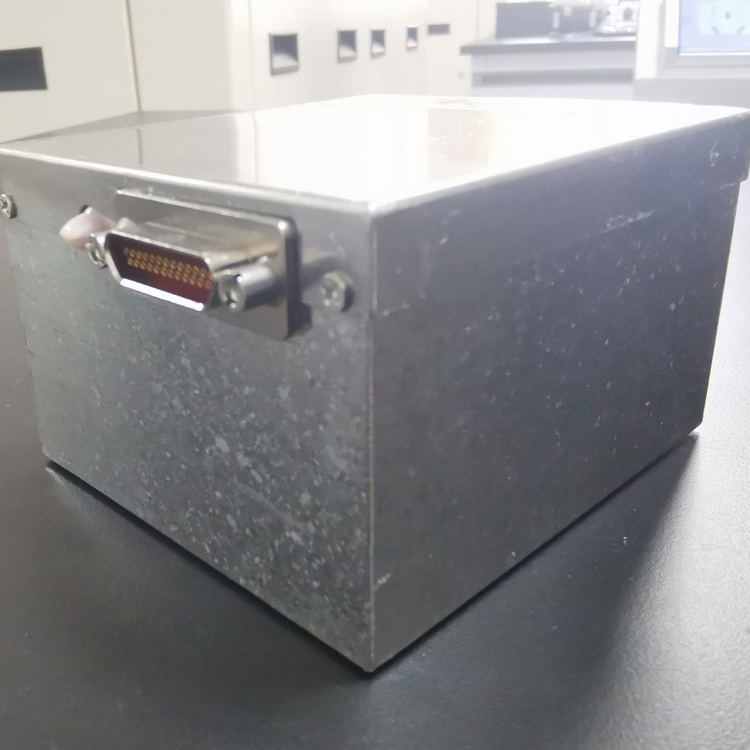

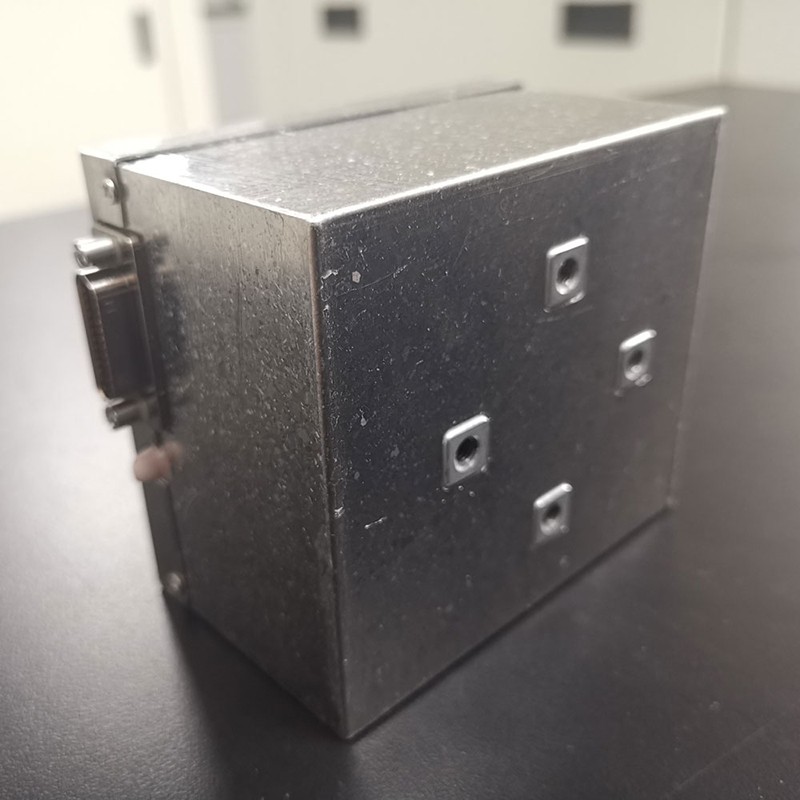

リングレーザージャイロスコープ-JIO70

Ring Laser Gyroscope-Jio70は、当社が生産した高精度のデジタル二重周波揺れレーザージャイロです。高精度、シンプルな電源、高い統合、デジタル出力の利点があります。敏感な軸の周りのキャリア波の角運動を測定し、2つの直r四波波を出力できます。ポジショニング/ナビゲーション、監視/偵察、火災制御と飛行制御の統合、およびそのキャリアロケット、航空機、無人航空機、船、船、装甲車両およびその他の畑の統合に広く使用できます。

モデル:JIO70-RLG

お問い合わせを送信

製品説明

Ring Laser Gyroscope-Jio70は、さまざまなニーズを満たすためにA、B、Cモデルで利用できます。

関数

敏感な軸の周りの回転角を測定し、2つの直交正方形の波を出力します。

パフォーマンス

JIO50タイプのレーザージャイロスコープを表1に示します
表1ジャイロの主な技術指標

シリアルナンバー	パラメーター	ユニット	グレードA	グレードb	グレードc	述べる
1	ゼロバイアス	°/h	≤0.5			/
2	バイアス安定性	°/h	≤0.3％	≤0.5％	≤0.8％	100、1c
3	ゼロバイアスの再現性	°/h	≤0.3％	≤0.5％	≤0.8％	1秒
4	ランダムウォーク係数	°/h 1/2	≤0.5‰	≤0.7‰	≤1.5‰	/
5	スケールファクター	"/脈	2.568
6	スケール係数の非線形性	ppm	≤3			/
7	スケールファクターの再現性	ppm	≤3			1秒
8	磁気感度	°/（h・gs）	≤2‰			/
9	最大入力角度	°/s	≥±400			/
1 0	開始時間	s	≤10

環境適応性

a）作業温度：-40℃〜 + 65℃
b）貯蔵温度：-45℃〜 + 85℃
c）振動：合計9.6g。
d）ショック：30g/11ms（ハーフサイン）または75g/6ms（ハーフサイン）;
e）低圧：海抜5000m。

周波数（Hz）	10	100	200	300	400	500	800	2000
パワースペクトル密度（G 2 /Hz）	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6db

電源と電気インターフェイス

a）電源
タイプ：±5V、 +15V
要件： +5V-現在の180MA、安定性±50mV、リップル<50mV
-5V-電流60MA、安定性±50mV、リップル<50mV
+15V-電流240MA、安定性±100mV、リップル<100mV
b）消費電力：<6W
c）電気界面タイプ：J30J-25ZKP
d）界面定義：電気界面ピンの定義を表2に示します。

表2電気界面定義テーブル

ピン番号	意味	述べる
1	+15V	電源入力
2	+15vgnd	+15Vパワーグラウンド
3	NC	ヌル
4	GND	+5V、-5V電力場
5	NC	ヌル
6	+5V	電源入力
7	-5V	電源入力
8	8月	正方波出力信号1（TTLレベル）
9	試合	正方波出力信号2（TTLレベル）
10	TMP3	プラチナ抵抗温度計3
11	tcoma	3プラチナ抵抗共通端子
12	TMP1	プラチナ抵抗1
13	TMP2	プラチナ抵抗2
14	+15V	電源入力
15	+15vgnd	+15Vパワーグラウンド
16	NC	ヌル
17	GND	+5V、-5V電力場
18	NC	ヌル
19	+5V	電源入力
20	-5V	電源入力
21	8月	正方波出力信号1（TTLレベル）
22	試合	正方波出力信号2（TTLレベル）
23	GND	+5V、-5V電力場
24	NC	スピニングトップ
25	NC	スピニングトップ
プラチナ抵抗器1、2、および3のモデルはPT1000です
