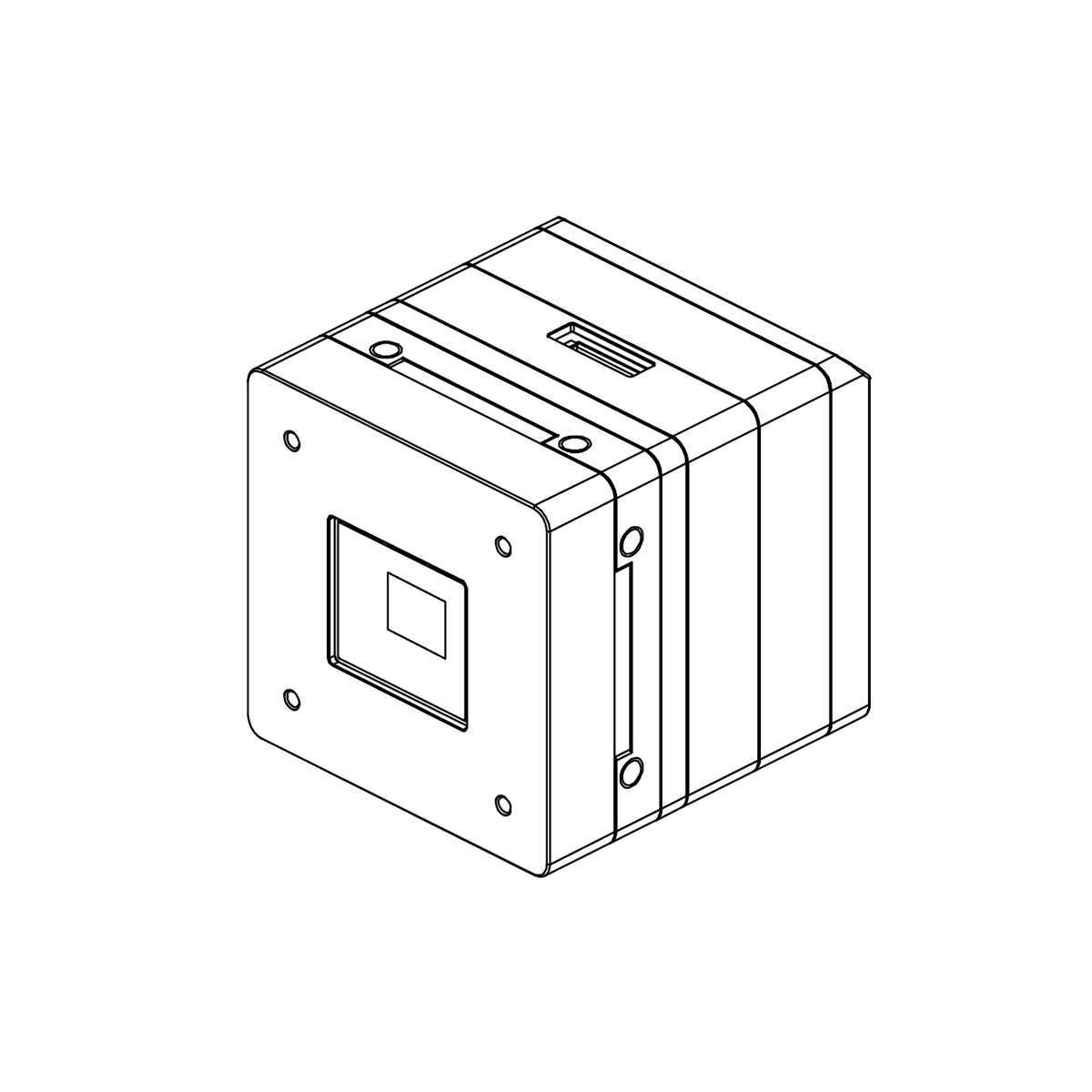

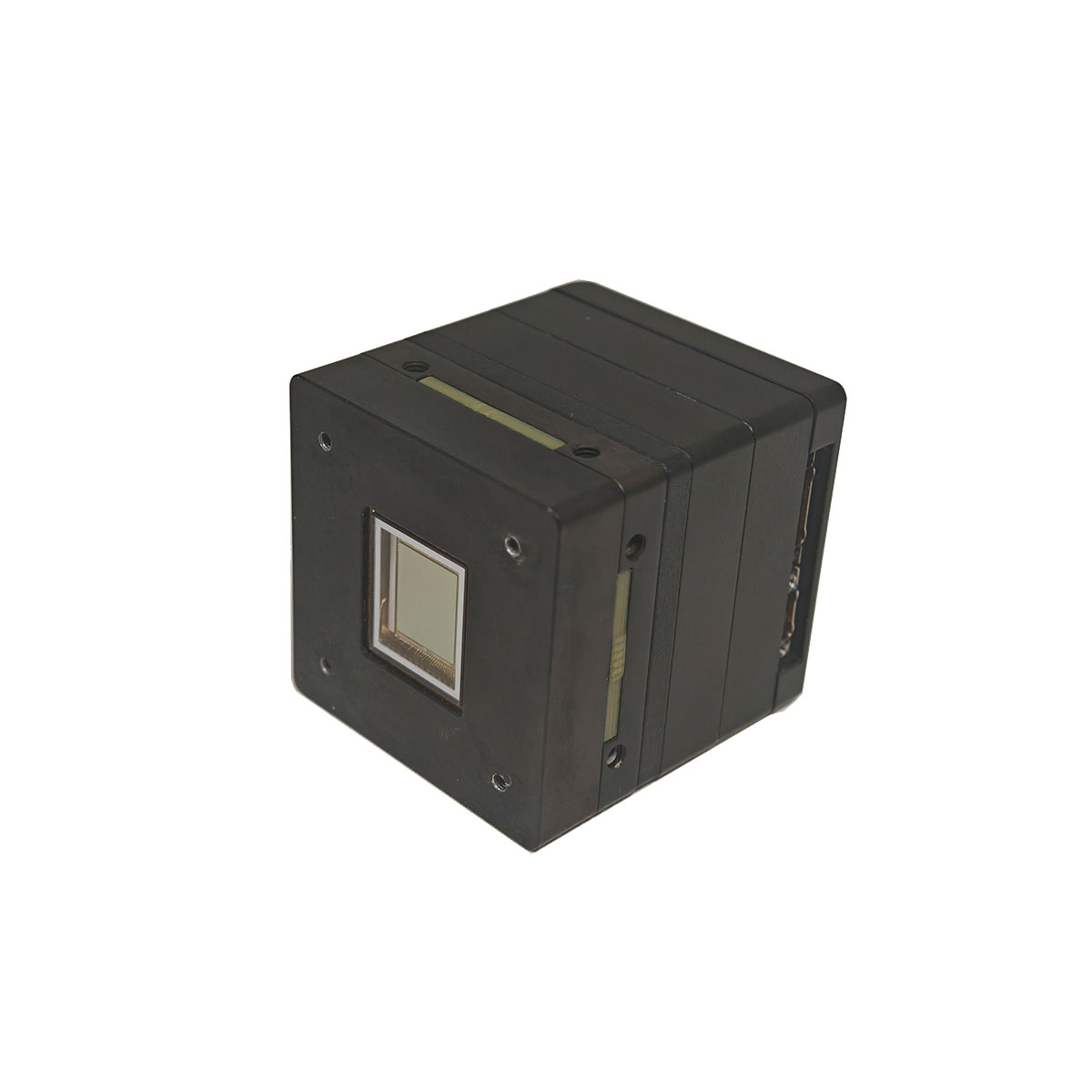

ミニ 640×512 SWIR InGaAs カメラ
STA-G640SW-IGA ミニタイプの赤外線イメージング モジュールは、640×512 SW 赤外線検出器に基づいており、ほとんどの同様のタイプの IR 検出器と互換性があります。赤外線を可視化した画像に変換することができます。豊富な機能とインターフェース、コンパクトなサイズと低消費電力により、システム統合や二次開発に簡単に使用できます。セキュリティと監視、国境警備、UAVの搭載、研究開発などのさまざまな用途に利用されています。
お問い合わせを送信
製品説明
主な特長と仕様は以下の通りです
| モデル | STA-G640SW-IGA |
| 画像解像度 | 640×512 |
| ピッチサイズ | 15um |
| スペクトル範囲 | 0.8～1.7μm |
| 寸法 | 40mm×40mm×43.1mm |
| 重さ | ≤ 0.3kg |
| 画像出力のフレームレート | 50Hz (デフォルト) |
| ビデオ出力インターフェース | Camera Link/SDI（デジタル）、その他カスタマイズ可能 |
| 画像出力タイプ | 8 ビット (デフォルト) または 14 ビットを選択可能 |
| 消費電力 | ≤5W (定常状態) |
| 画像極性 | ホワイトホット/ブラックホット/疑似カラー |
| デジタルディテールの強化 | |
| 画像のコントラストの強調 | |
| 画像のフィルタリングとノイズ除去 | |
| 画像の統合 | 積分時間の自動/手動変更 |
| 内部同期または外部同期 | |
| 1 点および 2 点 NUC、補正パラメータを固定可能 | |
| 自動/手動デッドピクセル置換 | |
| グレーレベルグラデーション、ストライプターゲット、チェッカーボードなどのテスト画像を提供します | |
| 画像のロールオーバー、ミラーリング、フリーズ、デジタルズーム | |
| 十字線のオーバーレイ/削除 | |
| 動作温度 | -40～+60℃ |
| 保管温度 | -55～+70℃ |
| 湿度 | 0%~80%RH |
| インターフェースと電源 | |
| デジタルビデオ出力 | CameraLink@8bit/CameraLink@14bit、SDI |
| SDIビデオ出力 | 720P@50Hz、有効表示解像度 640×512。 |
| 通信インターフェース | RS422 |
| 外部同期 | RS422 |
| 電源 | DC12V（公称） |
注: SWIR カメラはカスタマイズできます。パラメータを調整する必要がある場合は、Jioptics チームにお問い合わせください。
特徴
画像出力ゲート
画像出力ゲート
このモジュールは、リアルタイム IR 画像とテスト画像のオンライン ゲーティング機能を提供します。アナログおよびデジタル ビデオ インターフェイスは、画像出力ゲートと同期して変更されます。この機能はカスタマイズ可能です。

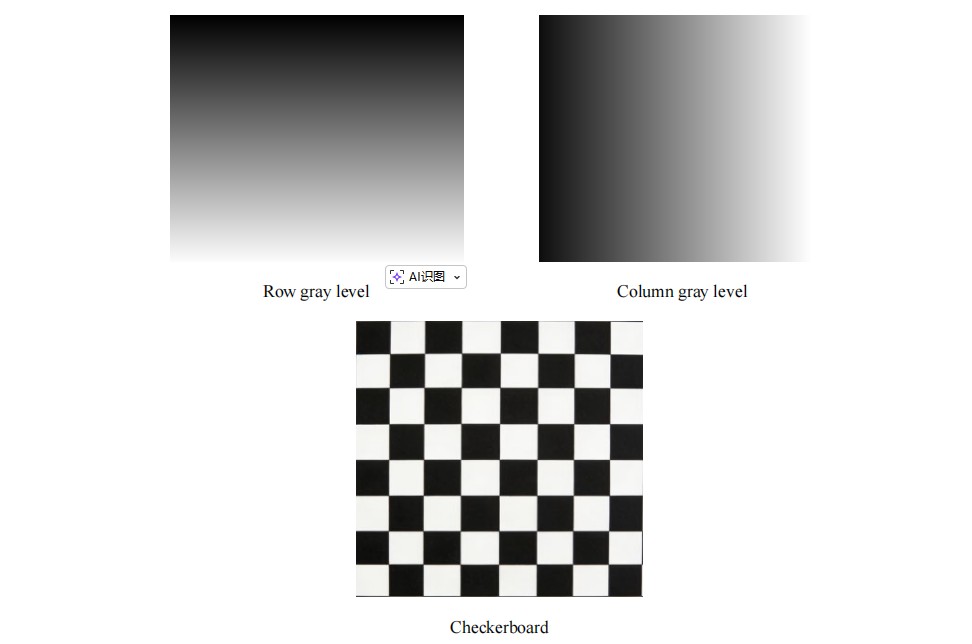

テスト画像は行グレーレベルとそのダイナミックマップ、列グレーレベルとそのダイナミックマップ、行5マスターゲットとそのダイナミックマップ、列5マスターゲットとそのダイナミックマップ、チェッカーボードの7種類があります。
電気インターフェース
コネクタの定義
コネクタの定義
コネクタの定義と配線手順は以下のとおりです。
1) 型名: J63A-2F2-025-231-TH、適合コネクタ: J63A-212-025-161-JC1。以下のような定義、
1) 型名: J63A-2F2-025-231-TH、適合コネクタ: J63A-212-025-161-JC1。以下のような定義、
| ピン | 信号 | 予防 | 述べる |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | ツイストペア | カメラリンクチャンネル3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | ツイストペア | カメラリンクCLK |
| 21 | CL_XCLK_N | ||
| 10 | CL_X2_P | ツイストペア | カメラリンクチャンネル2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | ツイストペア | カメラリンクチャンネル1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | ツイストペア | カメラリンクチャンネル0 |
| 24 | CL_X0_N | ||
| 2 | ノースカロライナ州 | ノースカロライナ州 |
|
| 14 | ノースカロライナ州 | ノースカロライナ州 |
|
| 3 | ノースカロライナ州 | ノースカロライナ州 |
|
| 15 | ノースカロライナ州 | ノースカロライナ州 |
|
| 4 | ノースカロライナ州 | ノースカロライナ州 |
|
| 16 | ノースカロライナ州 | ノースカロライナ州 |
|
| 5 | ノースカロライナ州 | ノースカロライナ州 |
|
| 17 | ノースカロライナ州 | ノースカロライナ州 |
|
| 6 | ノースカロライナ州 | ノースカロライナ州 |
|
| 18 | ノースカロライナ州 | ノースカロライナ州 |
|
| 7 | ノースカロライナ州 | ノースカロライナ州 |
|
| 19 | ノースカロライナ州 | ノースカロライナ州 |
|
2) 型名: J63A-2F2-015-231-TH、適合コネクタ: J63A-212-015-161-JC1。以下のような定義、
| ピン | 信号 | 予防 | 述べる |
| 1 | PGND | ツイストペア | PGND |
| 2 | PGND | ||
| 4 | 電源_12V | パワープラス | |
| 11 | 電源_12V | ||
| 9 | 予約 -PGND | ツイストペア | 予約する |
| 10 | リザーブ -POWER_ 12V | ||
| 3 | Esync_422出力+ | ツイストペア | 外部同期、422出力 |
| 12 | Esync_422出力- | ||
| 5 | Esync_422入力+ | ツイストペア | 外部同期、422 入力 |
| 14 | Esync_422入力- | ||
| 6 | RS422 TXD- | ツイストペア | IR RS422出力 |
| 13 | RS422 TXD+ | ||
| 8 | RS422 RXD- | ツイストペア | IR RS422入力 |
| 15 | RS422 RXD+ | ||
| 7 | GND | ノースカロライナ州 |
|
3)SDIコネクタ:PP5、型名:MMCX_KWHD。以下のような定義、
| ピン | 信号 | 述べる |
| 1 | SDI | 信号 |
| 2 、3 、4 、5 | AGND | GND |

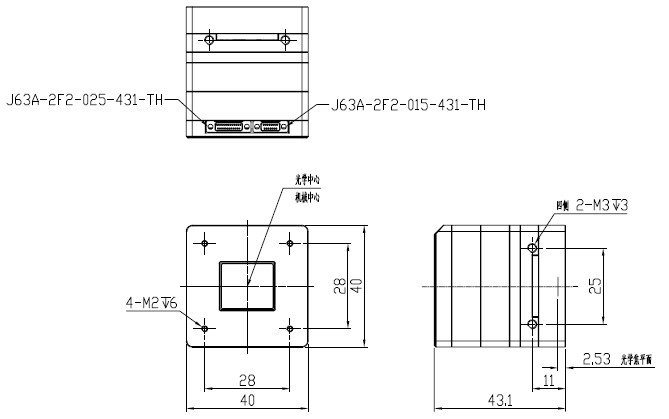

寸法
カメラの内容
| SW赤外線検出器 | 各1個 |
| 外部ポートボード | 1個 |
| DBボード | 1個 |
| ADボード | 1個 |
| 検出器インターフェースボード | 1個 |
| 内部接続ケーブル | 1セット |
