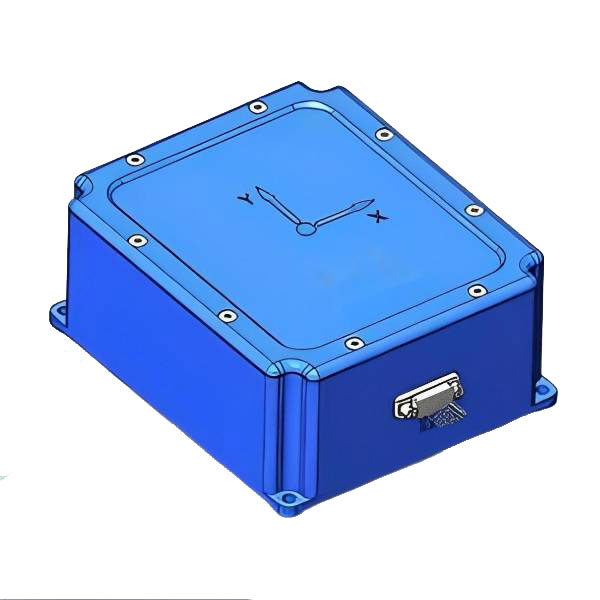

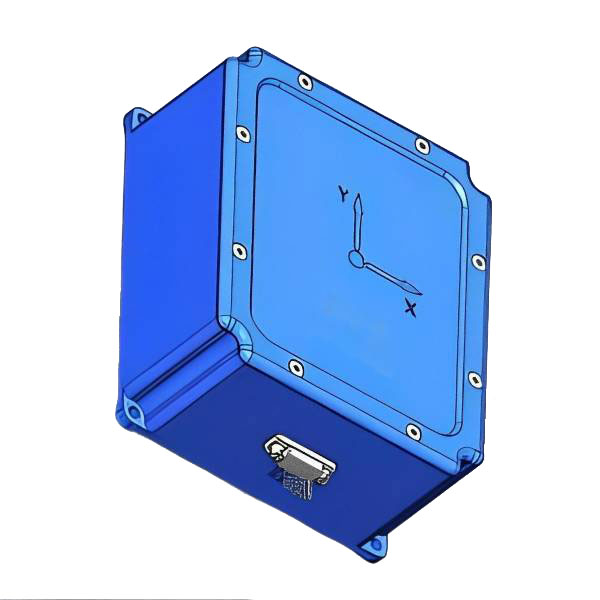

光ファイバージャイロスコープ酸性度測定システム
JIO-FOG100Aファイバー光学ジャイロスコープ酸性度測定システムは、マイクロメカニカルテクノロジー（MEMS）測定システム、組み込みの高性能MEMSジャイロスコープおよびMEMSアクセルメーターに基づく自由の態度の三軸です。
モデル:JIO-FOG100A
お問い合わせを送信
製品説明
オプションでは、高精度の北の発見を実現するために磁力計と一致し、3軸の角速度と3軸加速度がモーション制御に使用されます。
Jiopticsは、戦術的なものからナビゲーショングレードまで幅広い要件を提供する完全な光ファイバージャイロ製品スイートを提供しています。
ファイバー光学ジャイロスコープのJiopticsのインストールは、統合の柔軟性を容易にするために、仕様要件を満たすだけでなく、迅速なプロトタイピングへの開発者ツールキットもエンドユーザーの需要を満たす高品質のパフォーマンスを提供します。
Jiopticsは、戦術的なものからナビゲーショングレードまで幅広い要件を提供する完全な光ファイバージャイロ製品スイートを提供しています。
ファイバー光学ジャイロスコープのJiopticsのインストールは、統合の柔軟性を容易にするために、仕様要件を満たすだけでなく、迅速なプロトタイピングへの開発者ツールキットもエンドユーザーの需要を満たす高品質のパフォーマンスを提供します。
私たちのサービス
Jiopticsは専門的で効率的なチームです。 OEM/ODMサービスを提供してください。お問い合わせください。
製品特性
- 0.1°の姿勢の精度よりも優れています
- 態度測定範囲±90°
- 動作温度範囲：-40〜65℃
- 振動環境：10〜2000Hz、6G（RMS）
- リッチインターフェイスタイプ、サポートRS232、RS422、CANおよびその他の標準インターフェイス
- 防水シールデザイン
- 態度測定範囲±90°
- 動作温度範囲：-40〜65℃
- 振動環境：10〜2000Hz、6G（RMS）
- リッチインターフェイスタイプ、サポートRS232、RS422、CANおよびその他の標準インターフェイス
- 防水シールデザイン
電気的特性
- 電源：5V（typ。）、カスタマイズ可能なワイド電圧入力12〜36V
- 定格電力：0.5W（最大）
- リップル：100mv（ピーク間ピーク）
- 定格電力：0.5W（最大）
- リップル：100mv（ピーク間ピーク）
機械的寸法
光ファイバージャイロスコープattitude測定システムの技術パラメーター
| パラメーター | テスト条件 | 典型的な値 | 最大値 | ユニット |
| 動的測定範囲 |
|
|
450 | º / s |
| ゼロバイアス安定性 | アラン分散、z軸 | 0.8 |
|
º/h |
| Allan分散、X軸、Y軸 | 1.6 |
|
º/h | |
| 平均10秒、x、y軸（-40〜+80℃、一定温度） | 6 |
|
º/h | |
| 1秒平均、x、y軸（-40〜+80℃、一定温度） | 9 |
|
º/h | |
| ゼロオフセット | ゼロオフセット範囲 | ±0.2 |
|
º / s |
| ゼロバイアスは、完全な温度範囲にわたって変化します | ±0.06 |
|
º / s | |
| スタートツースタートの再現性 | 0.006 |
|
º / s | |
| 日々の繰り返しを開始します | 0.009 |
|
º / s | |
| ゼロバイアスに対する線形加速度の影響 | 0.002 |
|
º / s | |
| ゼロオフセットに対する振動の影響、振動の前後の変化 | 0.002 |
|
º / s | |
| ゼロオフセットに対する振動の影響、振動前の変化 | 0.002 |
|
º / s | |
| スケールファクター | スケール因子精度、Z軸 | 0.3 |
|
% |
| スケールファクターの精度、x、y軸 | 0.6 |
|
% | |
| スケール係数の非線形性、Z軸 | 0.01 |
|
％fs | |
| スケール係数の非線形性、x、y軸 | 0.02 |
|
％fs | |
| アングルランダムウォーク |
|
0.001 |
|
°/√hr |
| ノイズ密度 |
|
0.001 |
|
°/s/√hr |
| 解決 |
|
3.052×10-7 |
|
º/s/lsb |
| 帯域幅 |
|
200 |
|
Hz |
加速度計パラメーター
| パラメーター | テスト条件 | 典型的な値 | 最大値 | ユニット |
| 動的測定範囲 |
|
16 |
|
g |
| ゼロバイアス安定性 | アランの分散 | 0.03 |
|
mg |
| 10秒平均（-40℃〜+80）、一定温度） | 0.2 |
|
mg | |
| 1秒平均（-40℃〜+80）、一定温度） | 0..3 |
|
mg | |
| ゼロオフセット | ゼロオフセット範囲 | 5 |
|
mg |
| 完全な温度範囲にわたるゼロオフセット変動（ピーク間） | 5 |
|
mg | |
| スタートツースタートの再現性 | 0.5 |
|
mg | |
| 日々の繰り返しを開始します | 0.8 |
|
mg | |
| ゼロバイアス温度係数 | 0.05 | 0.1 | mg/℃ | |
| スケールファクター | スケールファクターの精度 | 0.5 |
|
% |
| スケール係数の非線形性 | 0.1 |
|
％fs | |
| スピードランダムウォーク |
|
0.029 |
|
m/s/√hr |
| ノイズ密度 |
|
0.025 |
|
mg/√hz |
| 解決 |
|
1.221×10-8 |
|
G/LSB |
| 帯域幅 |
|
200 |
|
Hz |
磁力計のパラメーター（オプション）
| パラメーター | テスト条件 | 典型的な値 | 最大値 | ユニット |
| 動的測定範囲 |
|
2.5 |
|
ガウス |
| ゼロオフセット | 非磁性環境 | 15 |
|
Mgauss |
見出しの精度
| パラメーター | テスト条件 | 典型的な値 | 最大値 | ユニット |
| 磁気見出しの精度 |
|
0.5 |
|
° |
水平態度の精度
| パラメーター | テスト条件 | 典型的な値 | 最大値 | ユニット |
| ピッチ角度の精度 |
|
0.1 |
|
° |
| ロール角度の精度 |
|
0.1 |
|
° |
