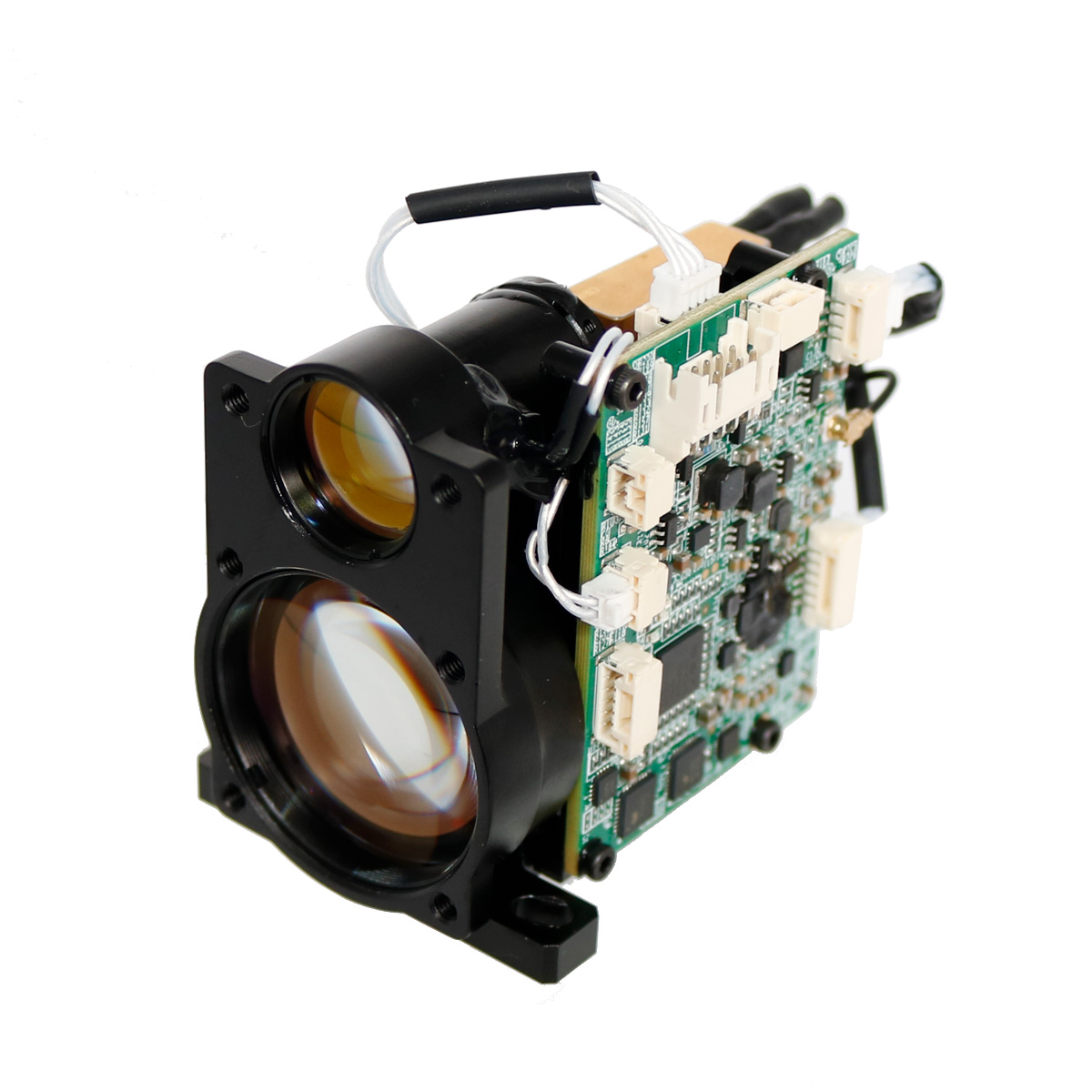

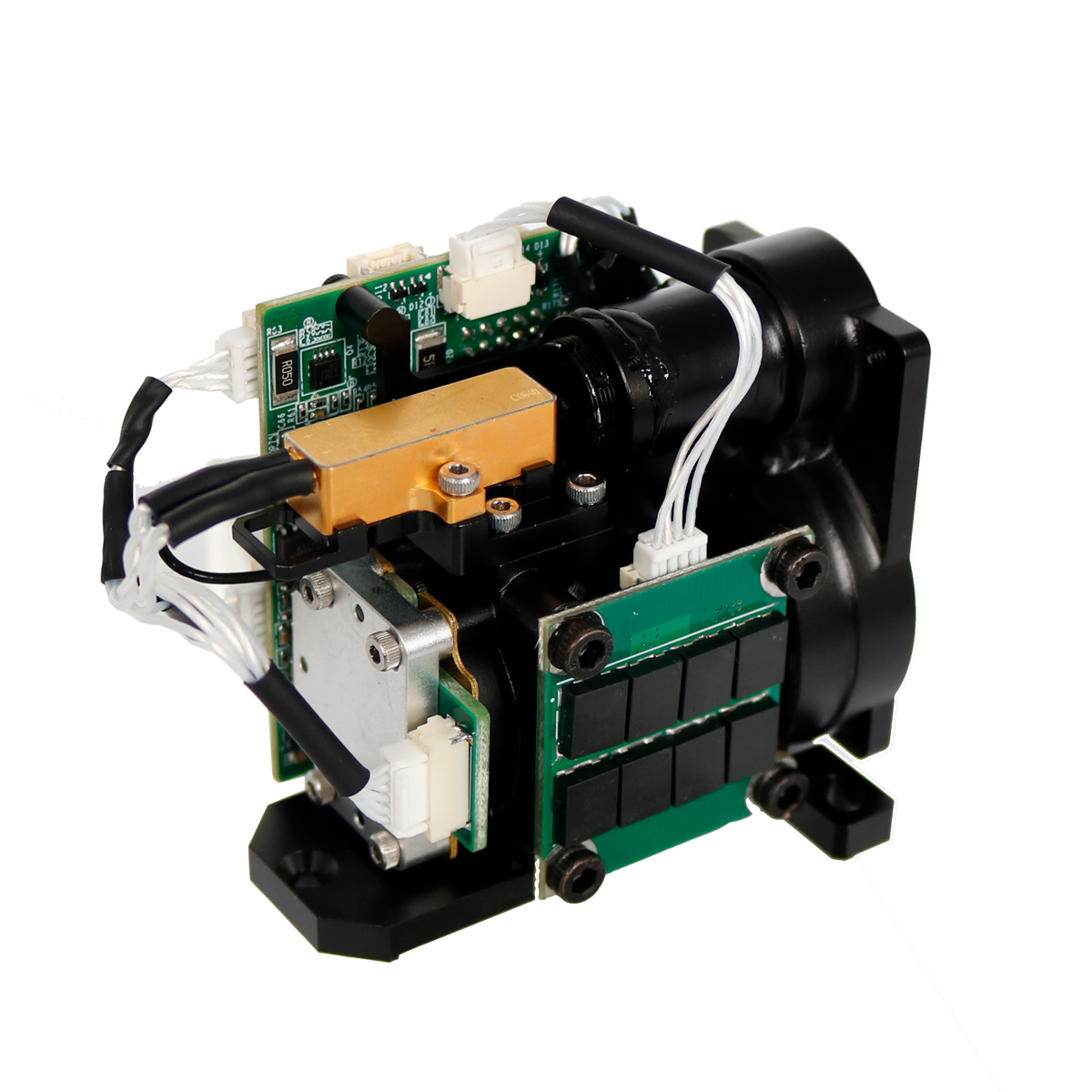

7kmのレンジファインダーマウドル

STA-M0710X 7km RangeFinder Moudleは、低電力消費、小型、高精度、目の安全性の特性を持つJiopticsによって独立して開発された1535NMのアイセーフエルビウムガラスレーザーモジュールを採用しています。

製品説明

最大測定範囲：7000m（2.3x2.3m車両）7000 m（最大範囲）
範囲の精度±1m
測定精度≥98％
重量≤130g

7kmのレンジファインダーマウドルハイライト

●わずか130 gの軽量
●最大10 kmまでの強力な測定
●最大1600gまでの最も厳しい武器ショックに耐えます
●電力消費が非常に低い
●1 mの高い測定精度
●–40°Cから +65°Cから幅の広い動作温度範囲

アプリケーション

●武器に取り付けられたデバイス
●ハンドヘルドデバイス
●観察および監視システム
●UAVおよびUGV用のセンサースイート

STA-D0407Xレーザーレンジファインダーモジュールの製品パフォーマンスインデックス

パフォーマンス
最大範囲	10000m
ビームフィルターゲットの範囲パフォーマンス反射率：60％、オブザーバーの可視性25 km	8000m
2.3×2.3 mのターゲットサイズの範囲パフォーマンス反射率：30％、オブザーバーの可視性25 km	7000m
1×1 mの目標サイズの範囲パフォーマンス反射率：10％、オブザーバーの可視性25 km	6000m
最小範囲	20m
範囲の精度	±1m
繰り返し率	1-10Hz
複数のターゲット検出	3つのターゲット
波長	1535nm
発散	0.5mrad
IEC 60825-1あたりの眼の安全	レーザークラス1
環境特性
動作温度範囲	-40℃〜+65℃
ストレージ温度範囲	-50℃〜+75℃
x-、y-、z方向の0.6 msでのショック（半サイン）	1000g
物理的特性
重さ	≤130g
寸法（長さ/幅/高さ）	≤87mm58mm43mm
インターフェイス
通信インターフェイス	UART（3.3 V LVCMOSレベル）RS422
電源	4.5V〜12V
