4kmの範囲ファインダーモジュール

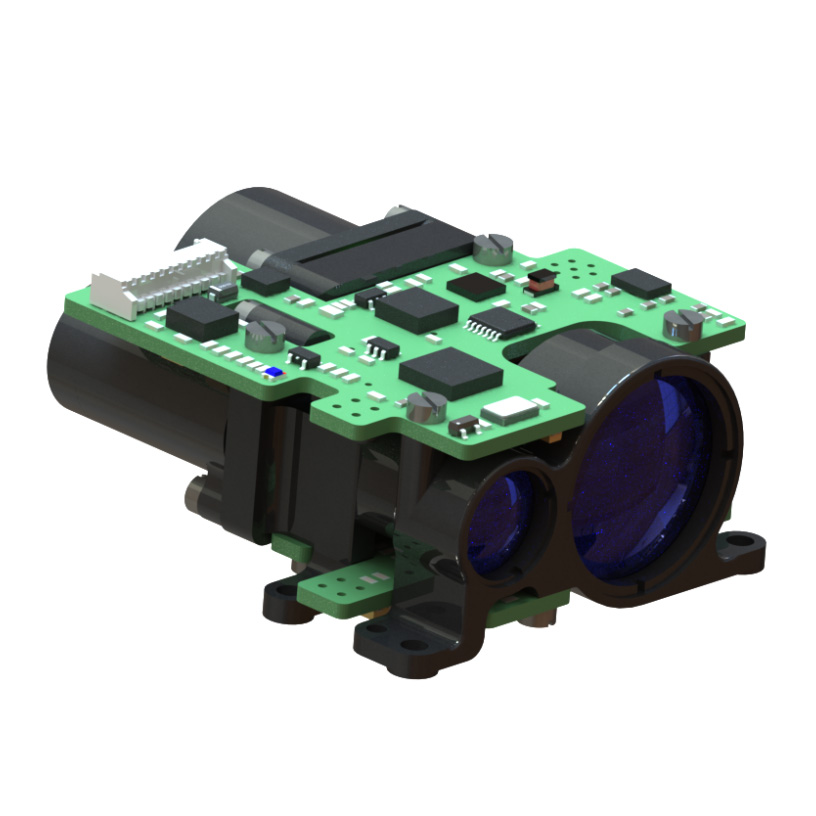

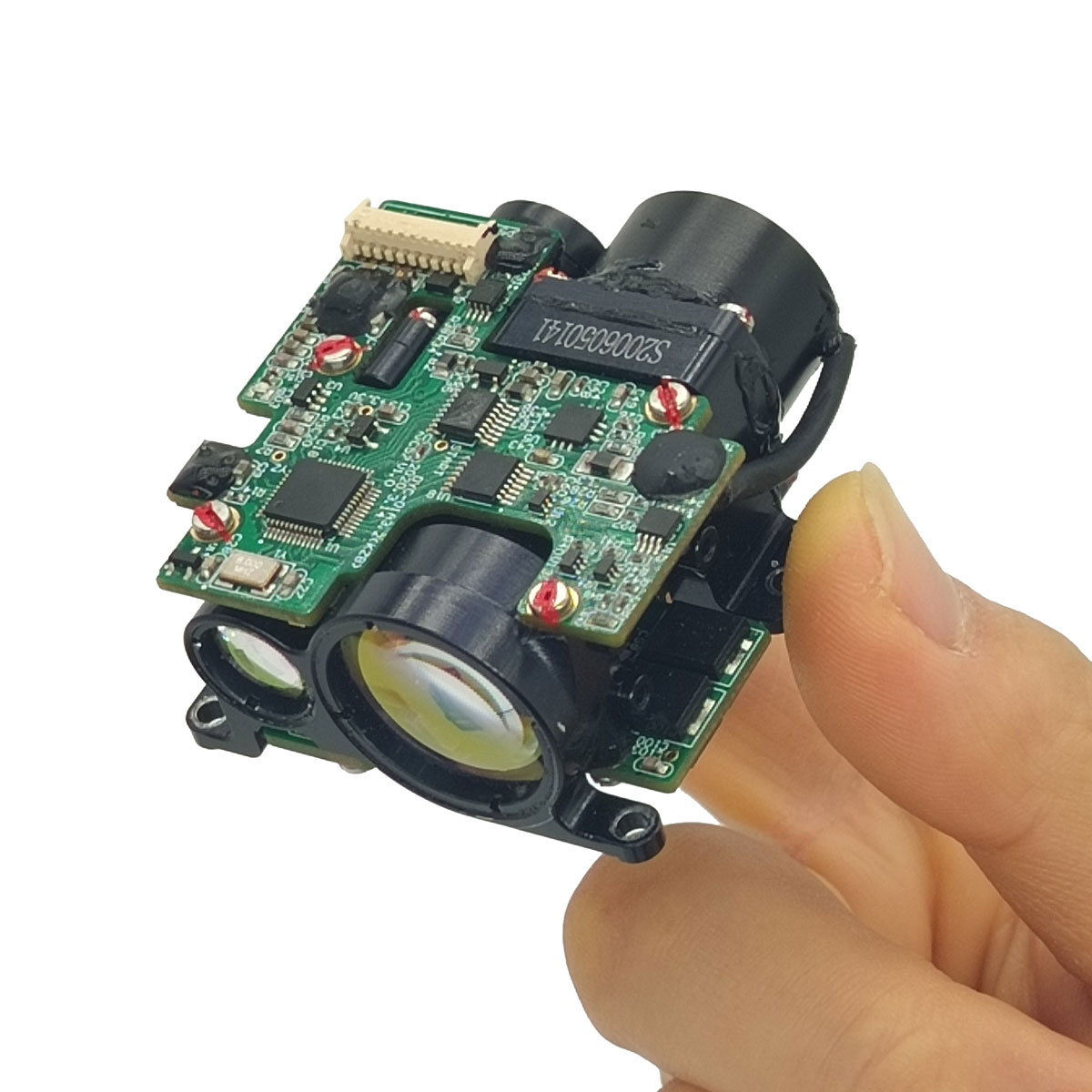

STA0407X 4KMレンジファインダーモジュールは、低消費量、小型、高精度、目の安全性の特性を持つJiopticsによって独立して開発された1535NMのアイセーフエルビウムガラスレーザーモジュールを採用しています。

お問い合わせを送信

製品説明

最大測定範囲：4000m（2.3x2.3m車両）7000 m（白い壁）
範囲の精度±1m
測定精度≥98％
重量≤75g

4kmの範囲ファインダーモジュール機能

1.統合された構成設計とフロントエンドフェイスマルチポイントシーリングの設置、強力な反浸潤能力、高い耐久性、長い労働寿命、目の安全。
2。非熱の受信光設計技術を使用して、優れた光学ノイズ抑制能力を備えており、距離範囲の範囲のパフォーマンスと高温および低温の光学性能を備えています。
3.回路の内部インターフェイスは、溶接ワイヤの直接接続プロセスを採用します。これはしっかりと信頼性が高く、コネクタの緩み、酸化、水蒸気によって引き起こされる短絡または不十分な接触を回避し、製品の信頼性と寿命を改善します。

STA-D0407Xレーザーレンジファインダーモジュールの製品パフォーマンスインデックス

アイテム	索引
モデル	stag407x
動作波長	1535nm±10nm
範囲の範囲	50-7000m
範囲の機能	7000m	大きなターゲット、視認性≥16km
	4000m	視認性≥8km、2.3m×4.6mの車両の0.3反射率のターゲット
通信インターフェイス	RS422
湿度	≤60％
範囲の精度	±1m
精度	≥98％
発散角	≤0.5mrad
範囲の周波数	1時間、1Hz、5Hz、（10Hz選択可能）
サイズ	≤57mm×50mm×30mm
電圧	10V〜14V
ワーキング電力消費	平均消費電力：≤3W
スタンバイ電力消費	≤1W
作業温度	-40℃～+60℃
保管温度	-50℃～+70℃
重さ	≤75g

STA-D0407Xレーザーレンジファインダーモジュールの構造インストールインターフェイス

電気インターフェイス測定センサー

電気インターフェイスの要件は次のとおりです。
電源電圧：10V〜14V;
平均消費電力：≤3W;
スタンバイ電力消費：≤1W;
上部のコンピューター端は、1.25mmの間隔を持つ10ピンコネクタを介してレンジファインダー端と架橋されています。レンジファインダー端の電源通信ポートのピン定義を次の表に示します（受信と送信はレンジファインダーに関連しています）、コネクタのピン1の位置を次の図に示します。

RangeFinderのエンドでの電源通信ポートの定義をピン留め

ピン	ラベル	電気特性の定義	メモ
P-1	Vin+	入力電源の正の極	アッパーコンピューター電源
P-2	ヴィン -	入力電源負の極	アッパーコンピューター電源
P-3	NC	NC
P-4	RS422_TXD+	信号出力ポート	アッパーコンピューターへの距離測定機
P-5	rs422_txd-	信号出力ポート	アッパーコンピューターへの距離測定機
P-6	rs422_txd-	信号入力ポート	上部コンピューターから距離測定機
P-7	RS422_TXD+	信号入力ポート	上部コンピューターから距離測定機
P-8	rs422_gnd	RS422グランドワイヤ
P-9	裁判官	データポート	内部デバッグの使用
P-10	Swink	クロックポート	内部デバッグの使用
