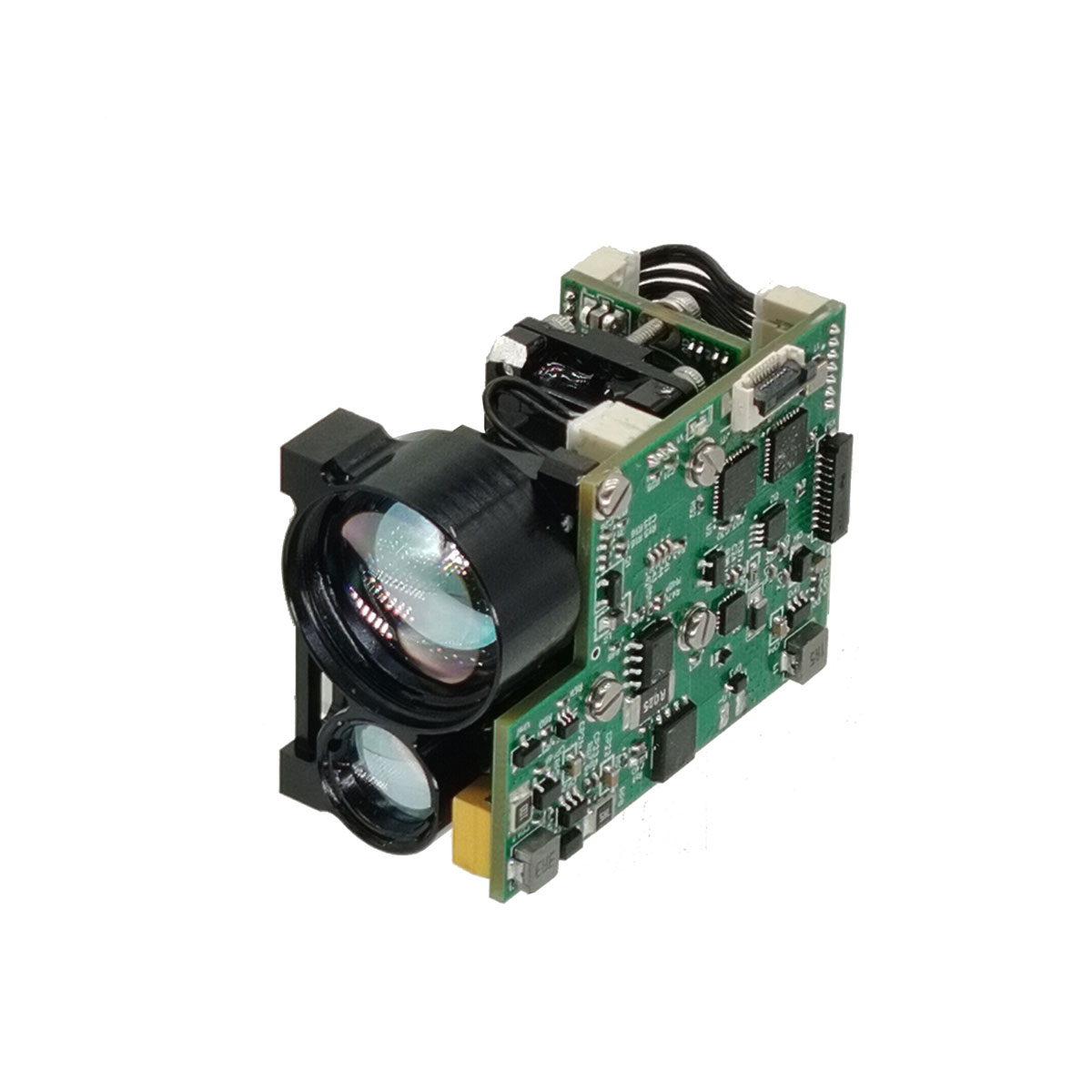

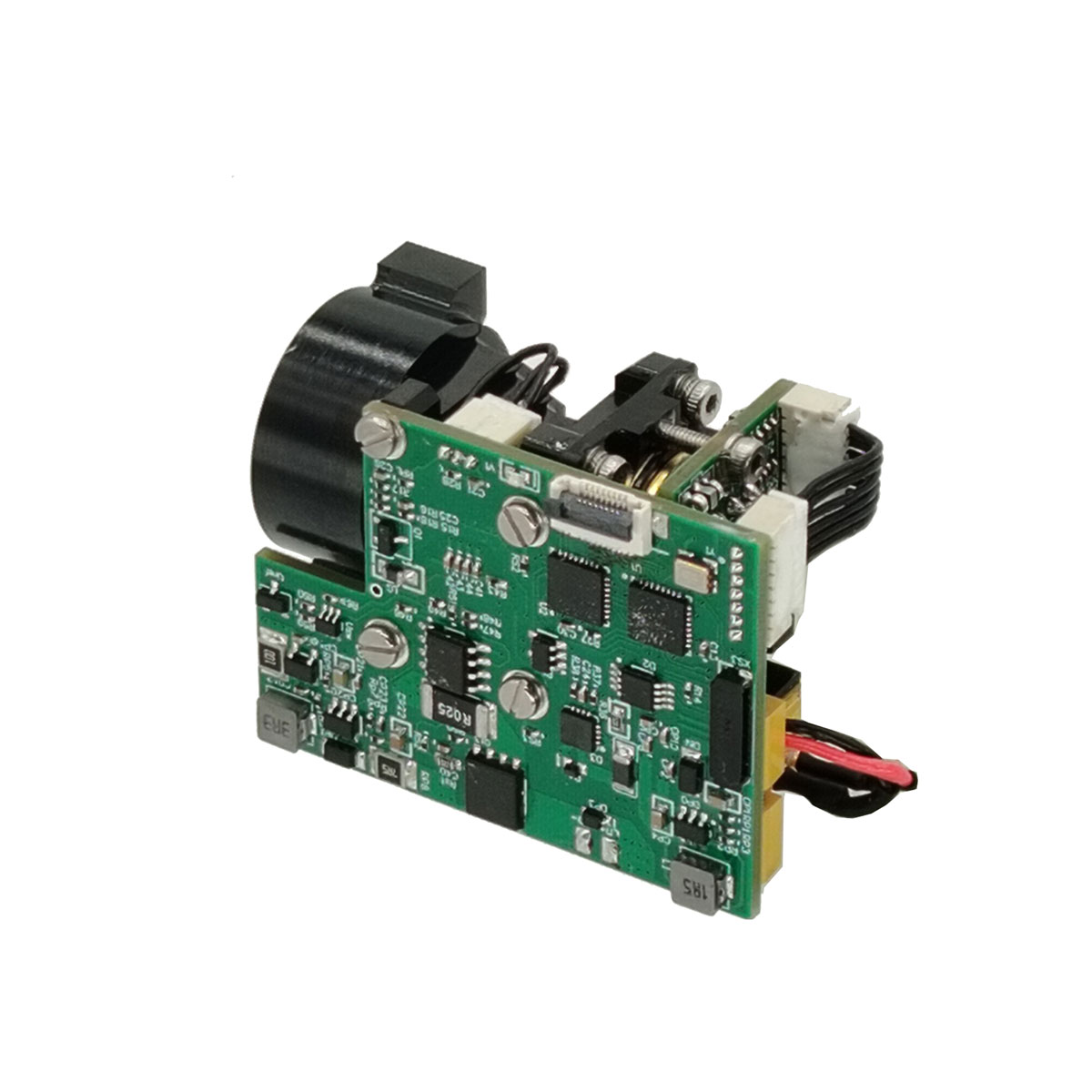

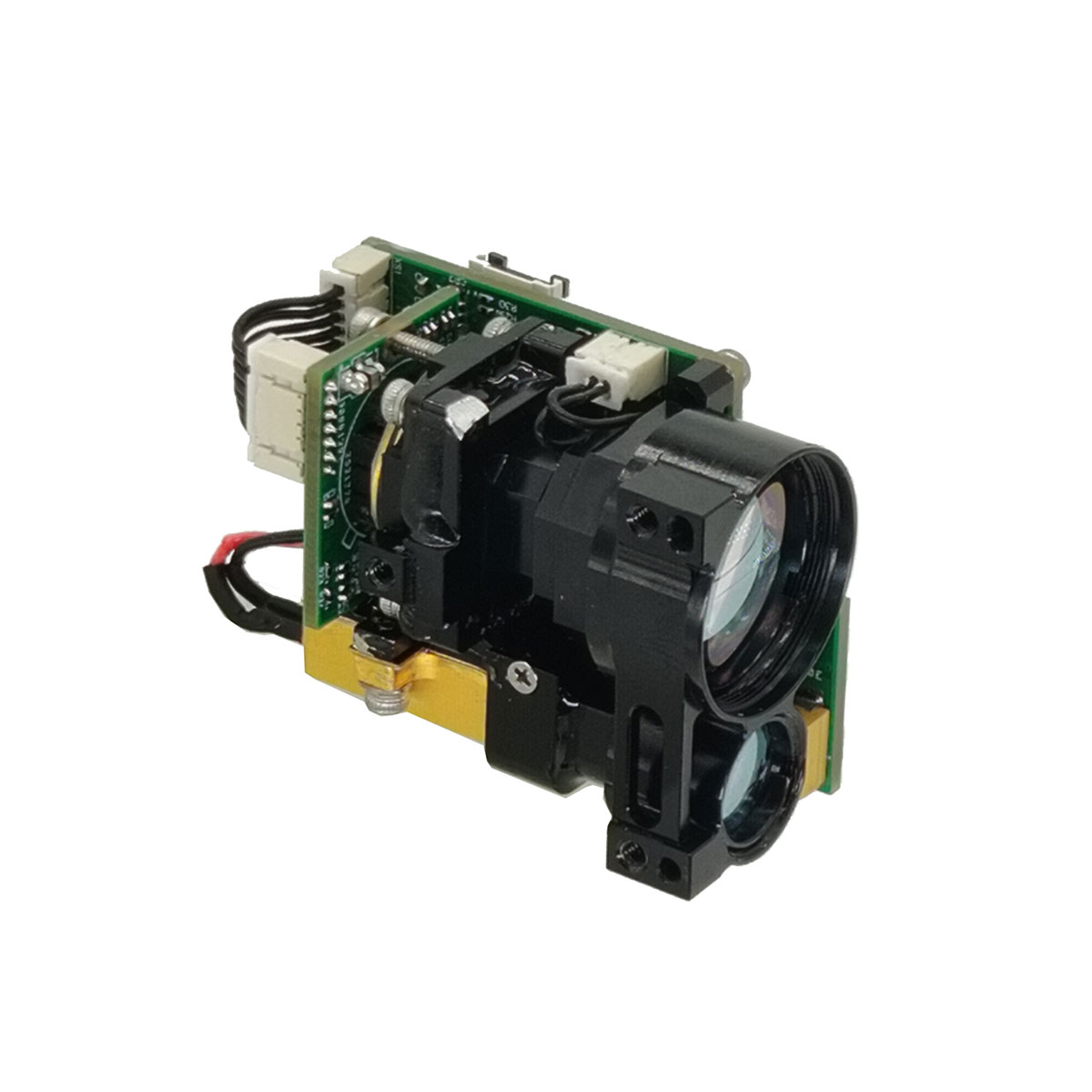

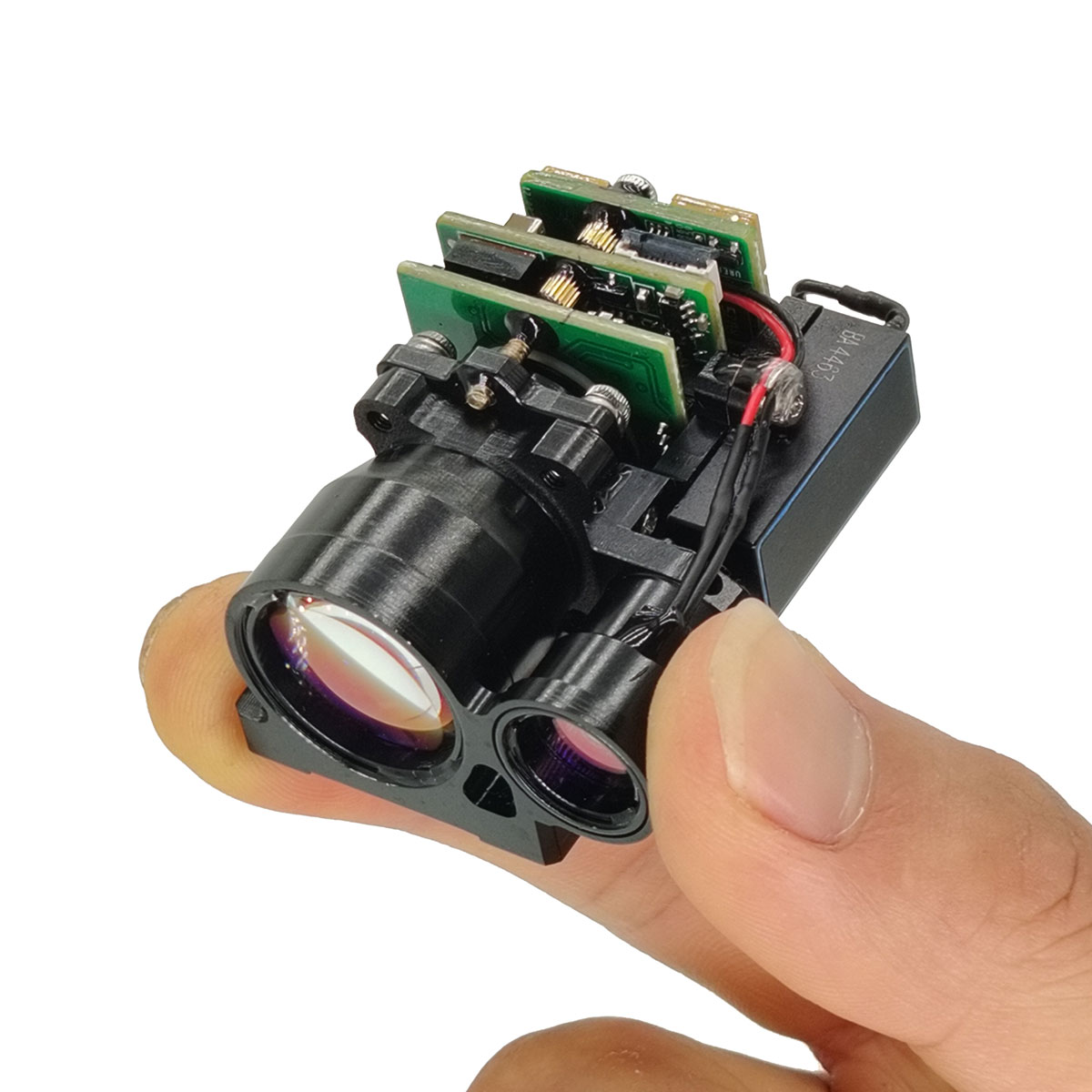

UAV POD用の4kmレーザーレンジファインダーモジュール

UAV POD用のSTA-H0407X 4kmレーザーレンジャーファインダーモジュールは、長距離、低電力消費、小型、人間の目の安全性の特徴を備えた自己開発の1535NMエルビウムガラスレーザーコンポーネントを採用しています。

モデル:STA-H0407X

お問い合わせを送信

製品説明

範囲のパフォーマンス：4000m（2.3x2.3mターゲット）、7000m（最大範囲）
範囲の精度±1m
測定精度≥98％
重量≤57g

UAV POD技術機能用の4kmレーザーレンジファインダーモジュール

1.統合された構成設計とフロントエンドフェイスマルチポイントシーリングの設置、強力な反浸潤能力、高い耐久性、長い労働寿命、目の安全。
2。非熱の受信光設計技術を使用して、優れた光学ノイズ抑制能力を備えており、距離範囲の範囲のパフォーマンスと高温および低温の光学性能を備えています。
3.回路の内部インターフェイスは、溶接ワイヤの直接接続プロセスを採用します。これはしっかりと信頼性が高く、コネクタの緩み、酸化、水蒸気によって引き起こされる短絡または不十分な接触を回避し、製品の信頼性と寿命を改善します。

製品パフォーマンスインデックス

アイテム	索引
モデル	STA-H0407X
動作波長	1535nm±10nm
範囲の範囲	20-7000m
範囲パフォーマンス	7000m	最大範囲
	5500m	大きなターゲット、反射率：60％、オブザーバーの視認性15 km
	4000m	2.3×2.3 mの目標サイズ、反射率：30％、オブザーバーの視認性10 km
	1800m	1×1 mの目標サイズ、反射率：10％、オブザーバーの視認性10 km
通信インターフェイス	RS422 / TTL（カスタマイズ可能）
湿度	≤60％
範囲の精度	±1m
精度	≥98％
発散角	≤0.5mrad
範囲の周波数	1〜10Hz
サイズ	≤48.5mm×36mm×26mm
電圧	5V
消費電力	スタンバイ消費電力≤1W。定格消費電力≤1.6W。ピーク電力消費量≤4W
作業温度	-40℃～+70℃
保管温度	-50℃～+75℃
重さ	≤57g

STA-H0407Xレーザーレンジファインダーモジュールのアプリケーション

サーマルイメージング、ナイトビジョン、およびその他のハンドヘルドモバイルデバイス
国境観察および監視システム
UAVポッドとUGV用のセンサーキット

範囲モードと範囲時間

a）単一の最大連続範囲時間：≥35分。
b）再び連続距離測定の最大間隔時間：≤15。
レーザー光軸安定性≤0.1mrad（完全な温度範囲）;
レーザー光軸のインストール参照≤0.25mradへの非平行性。

構造インストールインターフェイス

電気インターフェイス

通信インターフェイスRS422/TTL通信。
ボーレート：115200;
データビット：8;
BITを開始：1;
停止ビット：1;
パリティビット：なし;
b）外部コネクタ。
アッパーコンピューター側は、DF52-10P-0.8Cコネクタを介してレンジファインダー側のDF52-10S-0.8コネクタを使用したクロスリンクテストを実現します。

表1ピン定義

ピン	学年	電気特性定義	備考
P-1	Vin+	入力電力は正です	電源
P-2	VTN+	入力電力は正です
P-3	com	入力パワーネガティブ
P-4	com	入力パワーネガティブ
P-5	RS422_TXD+	信号出力ポート	RangeFinderからホストコンピューターまで
P-6	rs422_txd-	信号出力ポート	RangeFinderからホストコンピューターまで
P-7	rs422_rxd-	信号入力ポート	ホストコンピューターからRangeFinderまで
P-8	RS422_RXD+	信号入力ポート	ホストコンピューターからRangeFinderまで
P-9	裁判官	コミュニケーショングラウンド
P-10	Swink	クロックポート
