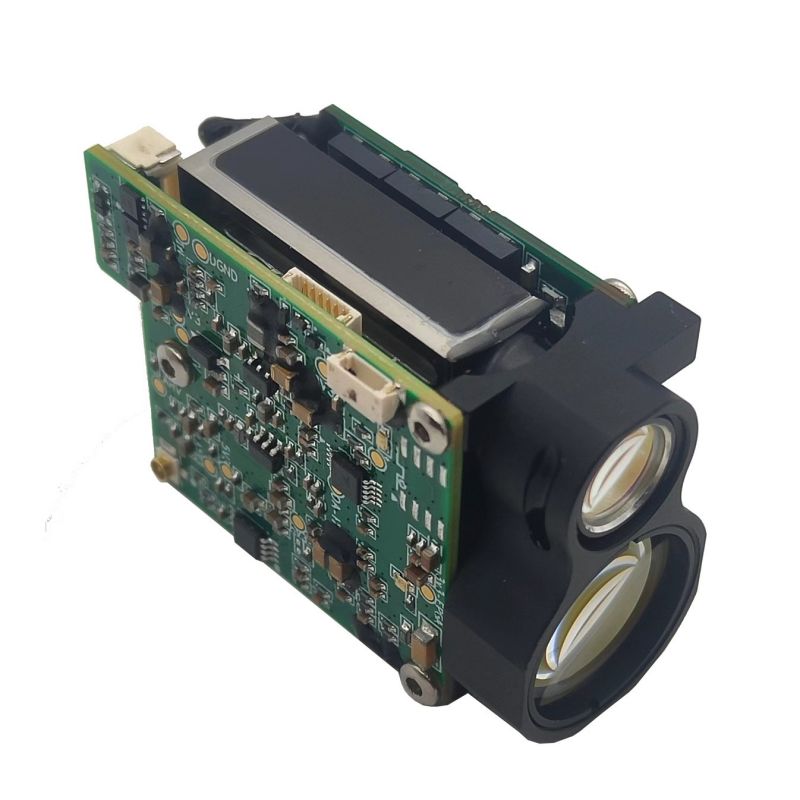

3kmのレンジファインダーモジュール

この3kmのレンジファインダーモジュールは、1535nmのエルビウムガラスレーザーを光源として使用し、少量、高い統合、軽量、測定距離、強い霧の貫通能力などの特性を使用して、モバイルハンドヘルド機器、UAV、VGA、およびその他のシステム統合に適した過酷な環境で使用できます。

製品説明

プロのメーカーとして、3 kmのレンジファインダーモジュールを提供したいと思います。そして、販売後のサービスとタイムリーな配達を提供します。

パフォーマンスパラメーター

番号	プロジェクト名	パフォーマンスインデックス
1	人間の目の安全レベル	Class1/1M
2	レーザー波長	1535±5nm
3	レーザー発散角	0.6 Mrad
4	キャリバーを受け取ります	φ16.5mm
5	視野角を受け取ります	〜4.9 MRAD / 0.3°
6	最大範囲	典型的なターゲット	7000m
	範囲測定（反射率30％、8 kmの視認性）	建物	4000m以上；
		車両（2.3×2.3m）	3000m以上；
		人（1.7×0.5m）	≥2000m；
		UV（0.3×0.2m）1	≥1000m；
7	最小範囲	20m
8	範囲の精度	±1m
9	測定周波数	1〜10Hz
10	範囲解像度	≤20m
11	角度分解能	≤1mil
12	精度	≥98％
13	誤ったアラーム率	≤1％
14	マルチターゲット検出	3（最大数）
15	データインターフェイス	UART （TTL_3.3V）
16	サービス電圧	DC 4.5〜16インチ
17	スタンバイ電力消費	≤1MW
18	平均消費電力	≤2.5W@10Hz
19	ピーク電力消費	≤7W@12V
20	重さ	32±1g
21	寸法（LWH）	48×30.5×21mm
22	作業温度	-40〜 +70℃
23	保管温度	-55〜 +75℃
24	ラッシュ	1600g、1ms
25	振動します	5〜50〜5Hz、1 x周波数範囲 / min、2.5g
26	温度タップ	+70℃、 -50℃
27	信頼性	MTBF≥1500H
28	関数	最初と最後のターゲット /複数のターゲット距離 /距離パス /外部電源制御 /レーザー累積数
29	応答時間	≤950ms；

5ユーザーインターフェイス

5.1電気界面
ユーザー電気インターフェイス：UART（TTL_3.3V）
コネクタモデル：チャンジングコネクタ：A1257WR-S-6P、特定の定義を次の表に示します。

ピン	意味	説明する
1	パワーはです	電源、4.5〜16V
2	パワーネガティブ	電源、地面
3	Power_on	モジュール電源スイッチ、TTL_3.3Vレベル。モジュールが開いている（> 2.7V）およびモジュール閉じた（<0.3V）。
4	uart_tx	シリアルポート送信機、TTL_3.3Vレベル
5	uart_rx	TTL_3.3Vレベルのシリアルポート受信エンド
6	GND	弦
