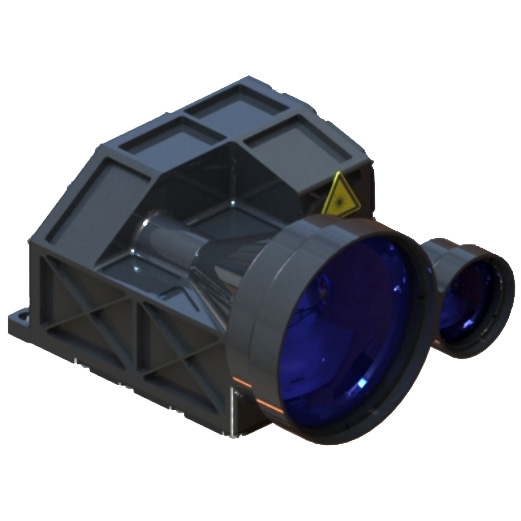

15000mのレンジファインダーモジュール

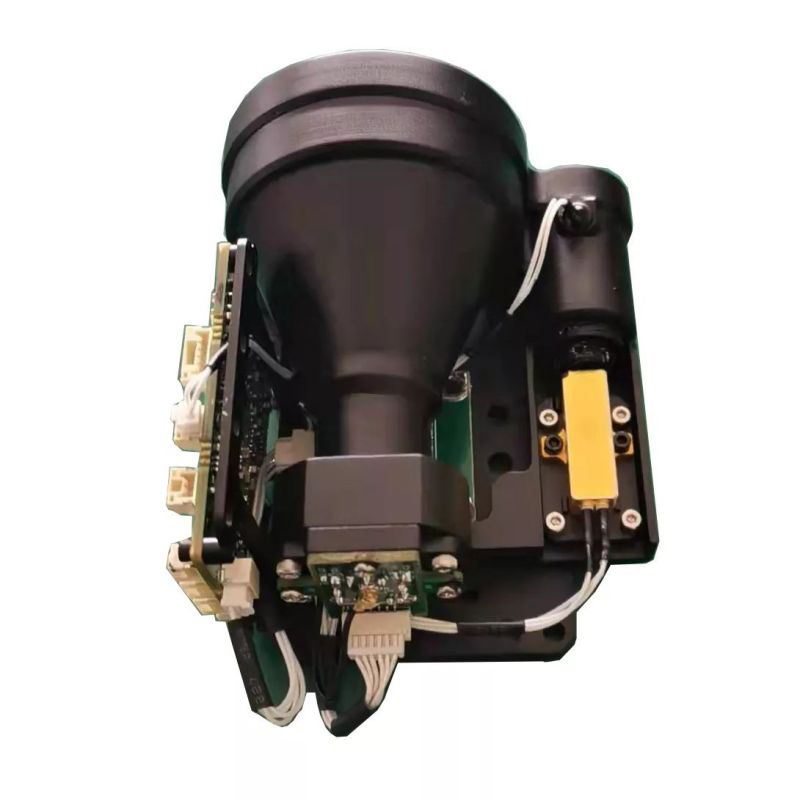

STA-D1520Y 15000Mレンジファインダーモジュールは、低電力消費、コンパクト構造、高精度、長い測定距離、人間の目の安全性の特性を備えたJiopticsによって独立して開発された1535Nmのエルビウムガラスレーザーモジュールを採用しています。

モデル:STA-D1520Y STA-M1215X

お問い合わせを送信

製品説明

STA-D1520Yは、低電力消費、コンパクト構造、高精度、長い測定距離、人間の眼の安全性の特性を持つJiopticsによって独立して開発された1535Nmのエルビウムガラスレーザーモジュールを採用しています。

最大測定範囲：15000m（車両）20000 m（壁）
範囲の精度±1.5m
測定精度≥98％
重量≤600g

15000mのレンジファインダーモジュール機能

1.マシン構造全体の統合設計、アンチショック、振動では、回路はサブウェアハウスシーリング設計、電力分離設計、強力な電磁適合性、高い信頼性、強力な環境適応性を採用しています。
2。ライトパスは完全に密閉されており、防塵性のある、防水性の蒸気設計、超クリーン環境生産のプロセス全体を複雑な環境、設置環境の低い要件、強力な適応性に適用できます。
3.回路の内部インターフェイスはすべて、溶接ワイヤの直接接続プロセスを採用しています。これはしっかりと信頼性が高く、コネクタの緩み、酸化、水蒸気によって引き起こされる短絡または不十分な接触を回避し、製品の信頼性と寿命を改善します。

製品パフォーマンスインデックス

アイテム	索引
モデル	STA-D1520Y
動作波長	1535nm±10nm
範囲の範囲	120M-20000M
範囲の機能	20000m	大きなターゲット、視認性≥25km
	15000m	視認性≥25km、2.3m×4.6mの車両の0.3反射率のターゲット
湿度	≤80％
範囲の精度	±3m
精度	≥98％
範囲解像度	≤50m
発散角	≤0.5mrad
範囲の周波数	一度、1Hz
サイズ	≤144mm×108mm×75mm
電圧	18V ～36V
ワーキング電力消費	平均消費電力：≤6W
スタンバイ電力消費	2.5W
作業温度	-40℃～+60℃
保管温度	-55℃～+70℃
重さ	≤600g

構造インストールインターフェイス

製品のハイライト

●わずか160 gの軽量
●最大14 kmまでの強力な測定
●最大1600gまでの最も厳しい武器ショックに耐えます
●電力消費が非常に低い
●1 mの高い測定精度
●–40°Cから +65°Cから幅の広い動作温度範囲

アプリケーション

●武器に取り付けられたデバイス
●ハンドヘルドデバイス
●観察および監視システム
●UAVおよびUGV用のセンサースイート

製品パフォーマンスインデックス

パフォーマンス
最大範囲	15000m
ビームフィルターゲットの範囲パフォーマンス反射率：60％、オブザーバーの可視性25 km	14000m
2.3×2.3 mのターゲットサイズの範囲パフォーマンス反射率：30％、オブザーバーの可視性25 km	12000m
1×1 mの目標サイズの範囲パフォーマンス反射率：10％、オブザーバーの可視性25 km	10000m
最小範囲	20m
範囲の精度	±1m
繰り返し率	1-10Hz
複数のターゲット検出	3つのターゲット
波長	1535nm
発散	0.3mrad
IEC 60825-1あたりの眼の安全	レーザークラス1
環境特性
動作温度範囲	-40℃〜+65℃
ストレージ温度範囲	-50℃〜+75℃
x-、y-、z方向の0.6 msでのショック（半サイン）	1000g
物理的特性
重さ	≤160g
寸法（長さ/幅/高さ）	≤87.3mm76mm58.8mm
インターフェイス
通信インターフェイス	UART（3.3 V LVCMOSレベル）RS422
電源	4.5V〜12V
