13kmのレンジファインダーモジュール

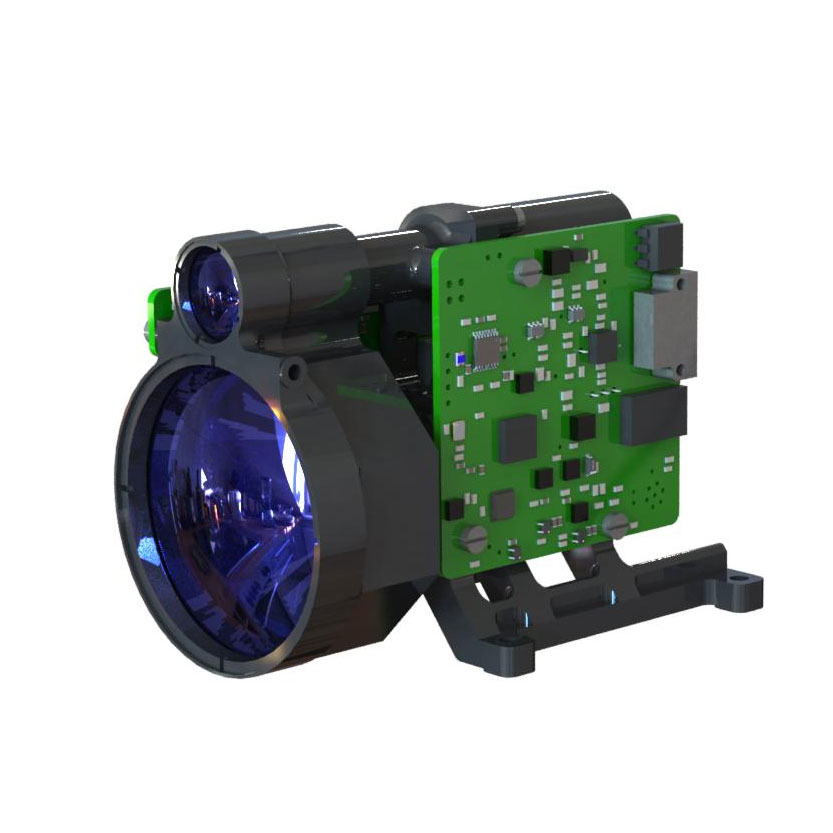

STA-D1013B 13km RangeFinderモジュールは、低電力消費、コンパクト構造、高精度、長い測定距離、人間の目の安全性の特性を持つJiopticsによって独立して開発された1535NmのErbium Glass Laserモジュールを採用しています。

お問い合わせを送信

製品説明

最大測定範囲：NATOターゲット以上10000m;典型的なターゲット以上のターゲット
範囲の精度±1m
測定精度≥98％
重量≤230g

13kmのレンジファインダーモジュール機能

1.統合された構造設計、衝撃と振動抵抗、高い信頼性、強力な環境適応性。
2。1535NMポンピングされたQスイッチエルビウムガラスレーザー統合構造設計とエンドフェースのマルチポイントシーリング設置モード、強力な吸収剤能力、耐久性があり、長時間労働寿命、人間の目の安全性。
3.回路の内部インターフェイスは、すべて溶接ワイヤの直接接続プロセスであり、固体で信頼性が高く、ゆるいコネクタ、酸化、水蒸気によって引き起こされる短絡または不十分な接触を回避し、製品の信頼性と寿命を改善することができます。

STA-D1013Bレーザーレンジファインダーモジュールの製品パフォーマンスインデックス

アイテム	索引
モデル	STA-D1013B
動作波長	1535nm±10nm
範囲の範囲	50M-15000M
範囲のパフォーマンス	15000m	典型的なターゲット、可視性≥25km
	13000m	大きなターゲット、視認性≥25km
	10000m	視認性≥25km、2.3m×2.3mの車両の0.3反射率のターゲット
湿度	≤60％
範囲の精度	±1m
精度	≥98％
範囲解像度	≤50m
発散角	≤0.3mrad
範囲の周波数	1回、1Hz、5Hz、10Hz
サイズ	≤95mm×60.5mm×71.5mm
電圧	18V ～36V
ワーキング電力消費	平均消費電力：≤4W
スタンバイ電力消費	≤1.8W
作業温度	-40℃～+60℃
保管温度	-55℃～+70℃
重さ	≤230g

STA-D1013B LRFモジュールの構造インストールインターフェイス

STA-D1013Bレーザーレンジファインダーモジュールの製品機能

●レーザー範囲機能。
●パワーオンおよび温度収集機能。
●範囲ゲーティング機能。
●ヘッドおよびエンドのターゲット範囲関数。
●パワーリバース保護機能。
●セルフチェック関数。
●レーザー放射時間機能を蓄積します。
●シリアルポート更新プログラム機能を使用。
●個別のパワーオンコントロール信号関数を提供します。

電気インターフェイス

上部のコンピューター端は、J30JZ/XN15TJCAL01長方形コネクタを介したレンジファインダー端のJ30JZLN15ZKWA000ソケットを使用した架橋テストを実現します。レンジファインダーの電源と通信ポートのPIN定義を次の表に示します。

RangeFinderのエンドでの電源通信ポートの定義をピン留め

ピン番号	番号	送信方向	メモ
P-1	Vin+	入力電力ポジティブポール	アッパーコンピューター電源
P-2	Vin+
P-3	Vin+
P-4	パワーオンコントロール+	パワーオンコントロール+	電源を入れるための短絡P-12
P-5	RS422_TXD+	信号出力ポート	コンピューターをホストする範囲ファインダー
P-6	RS422_RXD+	信号入力ポート	上部コンピューターからrangefinder
P-7	rs422_gnd	通信グラウンドワイヤー
P-8	NC	一時停止中
P-9	ヴィン -	入力電源負の極	アッパーコンピューター電源
P-10	ヴィン -
P-11	ヴィン -
P-12	パワーオンコントロール -	パワーオンコントロール -	電源を入れるための短絡P-4
P-13	rs422_txd-	信号出力ポート	コンピューターをホストする範囲ファインダー
P-14	rs422_rxd-	信号入力ポート	上部コンピューターからrangefinder
P-15	NC	一時停止中
