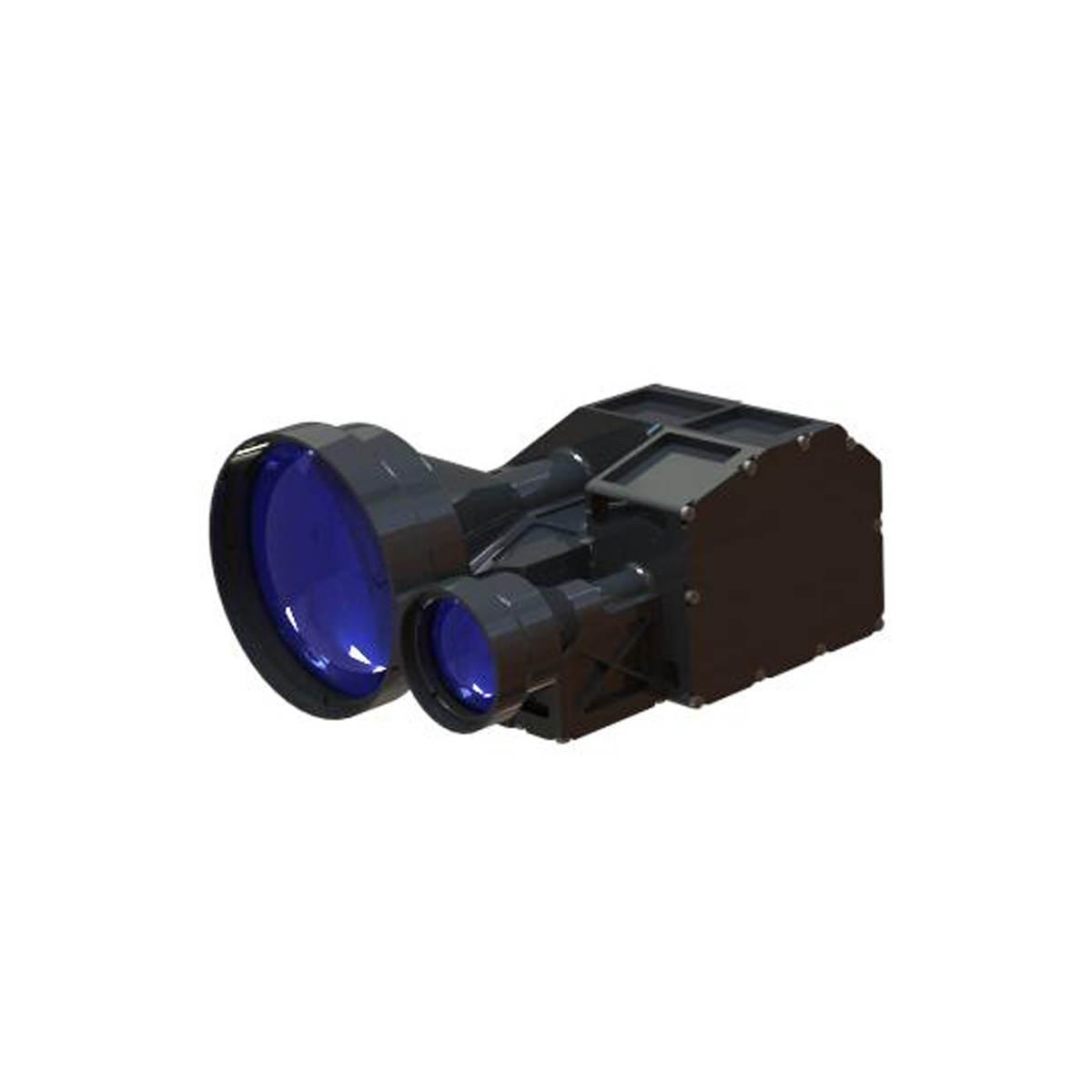

10kmの範囲ファインダーモジュール

STA-D1925X 10km Range Finderモジュールは、低電力消費、コンパクト構造、高精度、長い測定距離、人間の目の安全性の特性を持つJiopticsによって独立して開発された1535NmのErbium Glass Laserモジュールを採用しています。

お問い合わせを送信

製品説明

最大測定範囲：19000m（車両）23000 m（白い建物）25000（典型的なターゲット）
範囲の精度±3m
測定精度≥98％
重量≤640g

10kmの範囲ファインダーモジュール機能

1.構造全体、衝撃、振動抵抗の統合設計で、回路はサブウェアハウスシーリング設計、電力分離設計、強力な電磁互換性、高い信頼性、強力な環境適応性を採用しています。
2.ライトパスは完全に密閉されており、防塵性と防水性の蒸気設計、超クリーン環境生産のプロセス全体が、複雑な環境、設置環境の低い要件、強力な適応性に適用できます。
3.回路の内部インターフェイスは、溶接ワイヤの直接接続プロセスを採用します。これはしっかりと信頼性があります。これは、コネクタの緩み、酸化、水蒸気によって引き起こされる短絡または不十分な接触を回避し、製品の信頼性と寿命を改善します。

STA-D1925Xレーザーレンジファインダーモジュールの製品パフォーマンスインデックス

アイテム	索引
モデル	STA-D1925X
動作波長	1535nm±10nm
範囲の範囲	150m-23000m
範囲の機能	25000m	典型的なターゲット、可視性≥25km
	23000m	大きなターゲット、視認性≥25km
	19000m	視認性≥25km、2.3m×2.3mの車両の0.3反射率のターゲット
通信インターフェイス	RS422
湿度	≤80％
範囲の精度	±3m
精度	≥98％
範囲解像度	≤40m
発散角	≤0.4mrad
範囲の周波数	1時間、1Hz、5Hz
サイズ	≤144mm×108mm×75mm
電圧	22V〜34V
ワーキング電力消費	平均消費電力：≤10W
スタンバイ電力消費	≤3W
作業温度	-40℃～+60℃
保管温度	-55℃～+70℃
重さ	≤800g

STA-D1925Xレーザーレンジファインダーモジュールの構造インストールインターフェイス

STA-D1925X測定センサー用の電気インターフェイス

レーザーレンジファインダーのコネクタソケットモデルはJ30J-9ZKPで、レーザーレンジファインダーの電源通信信号が含まれます。システムと通信するために標準のTTL通信インターフェイスを選択すると、以下の表で定義されているように、システムエンドの対応するプラグモデルはJ30J-9TJLです。

距離ファインダーエンド電源および通信ピン定義

ピン番号	ラベル	電気的特性定義	注記
1、6	Vin+	入力電力は正です	レンジファインダー電源
2、7	ヴィン -	入力電力の負の極	レンジファインダー電源
3	TTL_RXD	信号受信ポート	上部コンピューターからrangefinder
8	NC	NC
4	TTL_TXD	信号送信ポート	コンピューターをホストする範囲ファインダー
9	NC	NC
5	GND	通信グラウンドワイヤー
