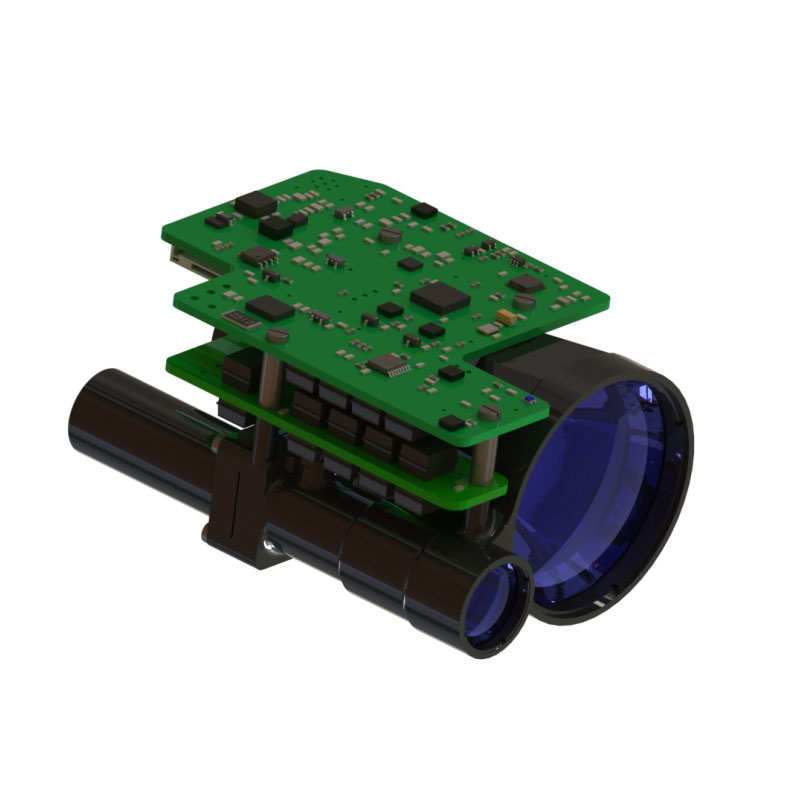

10kmレーザーレンジファインダーモジュール

STA-D1013X 10kmレーザーレンジファインダーモジュールは、低消費量、コンパクト構造、高精度、長い測定距離、人間の目の安全性の特性を持つJiopticsによって独立して開発された1535Nmのエルビウムガラスレーザーモジュールを採用しています。

お問い合わせを送信

製品説明

最大測定範囲：NATOターゲット以上10000m;典型的なターゲット以上のターゲット
範囲の精度±1m
測定精度≥98％
重量≤165g

10kmレーザーレンジファインダーモジュール機能

1.統合された構造設計、衝撃と振動抵抗、高い信頼性、強力な環境適応性。
2。1535NMポンピングされたQスイッチエルビウムガラスレーザー統合構造設計とエンドフェースのマルチポイントシーリング設置モード、強力な吸収剤能力、耐久性があり、長時間労働寿命、人間の目の安全性。
3.回路の内部インターフェイスは、すべて溶接ワイヤの直接接続プロセスであり、固体で信頼性が高く、ゆるいコネクタ、酸化、水蒸気によって引き起こされる短絡または不十分な接触を回避し、製品の信頼性と寿命を改善することができます。

STA-D1013Xレーザーレンジファインダーモジュールの製品パフォーマンスインデックス

アイテム	索引
モデル	STA-D1013X
動作波長	1535nm±10nm
範囲の範囲	50M-13000M
	13000m	典型的な大きなターゲット、可視性≥25km
	10000m	視認性≥25km、2.3m×2.3mの車両の0.3反射率のターゲット
湿度	≤60％
範囲の精度	±1m
精度	≥98％
範囲解像度	≤50m
発散角	≤0.3mrad
範囲の周波数	1回、1Hz、5Hz、10Hz
サイズ	≤89mm×62.5mm×46mm
電圧	10V〜14V
ワーキング電力消費	平均消費電力：≤5W
スタンバイ電力消費	≤1.5W
作業温度	-40℃～+60℃
保管温度	-55℃～+70℃
重さ	≤165g

Structure installation interface FOR STA-D1013X Rangefinder Module

STA-D1013X測定センサーの製品機能

●レーザー範囲機能。
●パワーオンセルフ検出関数。
●最初と最後のターゲット選択関数。
●範囲ゲーティング機能。
●自動距離間隔関数を設定します。
●レーザー放射時間機能を蓄積します。
●電力極性逆の保護。

電気インターフェイス

電気インターフェイスの要件は次のとおりです。
●電源電圧：10V〜14V;
●平均消費電力：≤5W;
●スタンバイ電力消費：≤1.5W;
●レンジファインダー端の上部コンピューター端とA1257H-10pコネクタの間のクロスリンクテストは、A1257H-10pコネクタを介して実現されます。距離ファインダーエンド電源および通信ポートピンの定義を次の表に示します。

RangeFinderのエンドでの電源通信ポートの定義をピン留め

ピン番号	番号	送信方向	メモ
P-1	GND	- -	通信グラウンドワイヤー
P-2	RS422_RX_N	I	RangeFinderレシーバー -
P-3	RS422_RX_P	I	RangeFinder Receiver +
P-4	RS422_TX_N	O	ランクファインダー放送局 -
P-5	RS422_TX_P	O	RangeFinder放送局 +
P-6	NC	- -	待機する
P-7	NC	- -	待機する
P-8	NC	- -	待機する
P-9	p-	- -	電源、地面
P-10	P+	- -	電源、10V〜14V
