1570nm 5km 対ドローンレーザー測距モジュール

Jioptics チームが開発した STA-CR5000X レーザー測距モジュールは、目に安全な 1570nm OPO レーザーアセンブリを採用しています。優れた大気透過性、太陽光、塵、その他の周囲光源からの干渉に対する感度が低く、検出が困難な高い隠蔽性により、複雑な気候条件下でも超長距離測定が可能です。射程性能: 5000m (0.3x0.3m UAV ターゲット)、10000m (2.3x2.3m NATO ターゲット) 測距精度±2m 測定精度 ≥ 98% 重量 ≤ 1.2kg

お問い合わせを送信

製品説明

応用分野

空挺/ドローンポッド

車載ジンバル

海岸保護

対ドローン距離測定

セキュリティパンチルトとその他のシステムの統合

CR5000X アイセーフ LRF モジュールの製品性能指数

アイテム	技術パラメータ	命令
モデル	STA-CR5000X
使用波長	1570nm
パルス幅	15ns±5ns
目の安全性	クラス 1 (IEC 60825-1)
受信口径	Φ60mm
発光絞り	RS422
測距機能	200m～15km
測距範囲	≧20000m	最大範囲
	≥12000m	大きな目標、反射率: 0.6、観測者の視程 25 km
	≥10000m	NATO目標
	≥7000m	人間のターゲット
	≧5000m	DJI Phantom 4 UAV ターゲット
ミニレンジ	200m
複数のターゲットの検出	ターゲットは3体まで
測距精度	≤20W	RMS
測距周波数	1～10Hz調整可能
インターフェースの定義	≥98%
誤警報率	1%
発散角	＞0.8mrad
通信インターフェース	RS422	ボーレート 115200bps
電圧	DC18-30V
常温待機時消費電力	≤20W	常温試験
ピーク電力	≤120W	常温試験
予熱時間	1分以内	室温で
使用温度	-40℃～+60℃
保管温度	-55℃～+70℃
冷却方法	Meghatározás
サイズ	≤181mm×67mm×115mm
重さ	≤1.2kg
主な機能	最初と最後のターゲット範囲。マルチターゲット測距。距離選択性。
さらなる機能	a) 自己チェック機能を搭載;b) ターゲット距離測定;c) 通信インターフェースを介してソフトウェアのアップグレードとパラメータの更新をサポートします。

注:

1) NATO ターゲットのサイズ 2.3 m × 2.3 m。人間のターゲットのサイズ 0.5 m × 1.7 m; UAVターゲットサイズ0.3×0.3m。反射率 30%、観察者の視程 ≥ 25km。

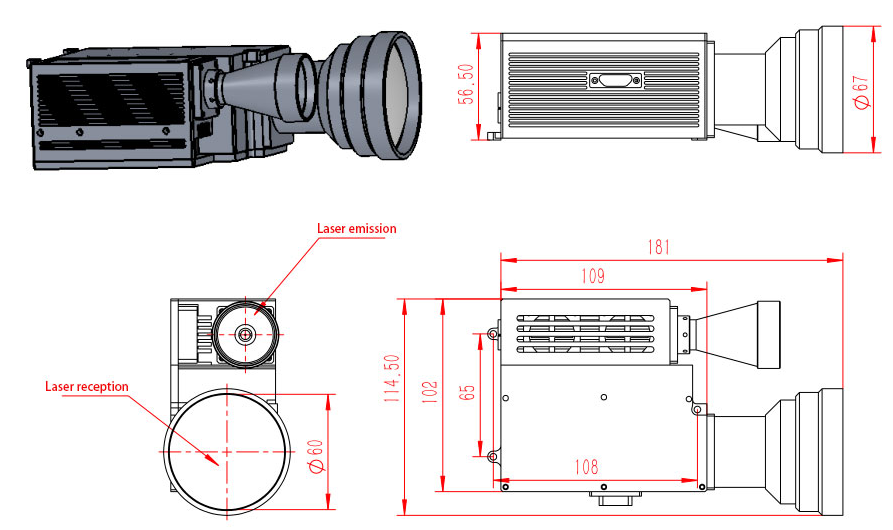

機械構造

注：製品のサイズは要件に応じてカスタマイズできます。

インターフェースの定義

Y50X-12119TKZ コネクタインターフェイスの定義:

ピン	意味
1、2	24V+
9、10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	外部同期入力+
15	外部同期入力 -
8	ケースアース
3、11	電源スイッチ端子
14、16、17、18、19	/
