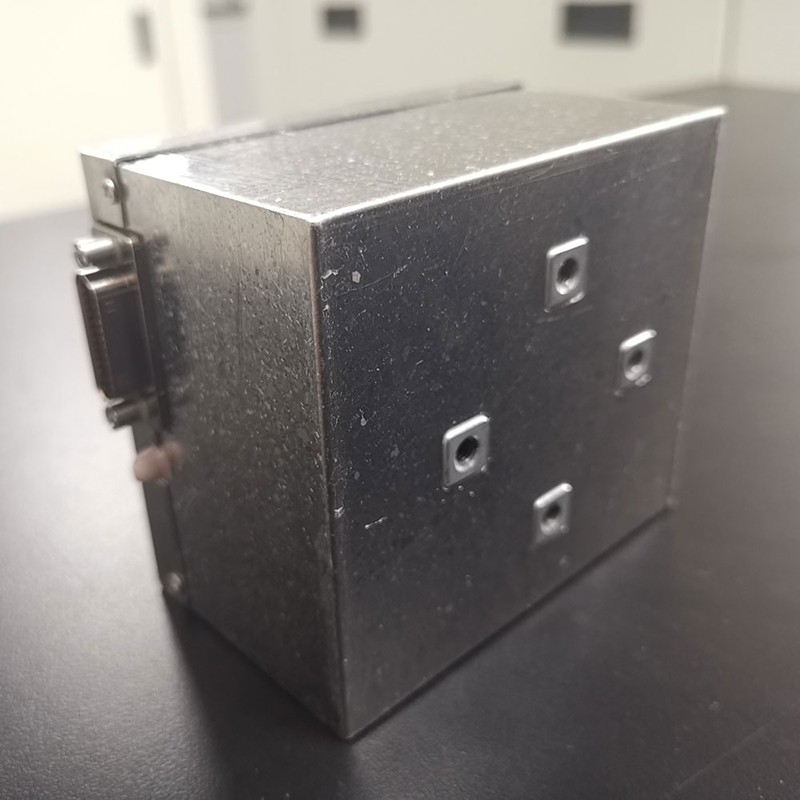

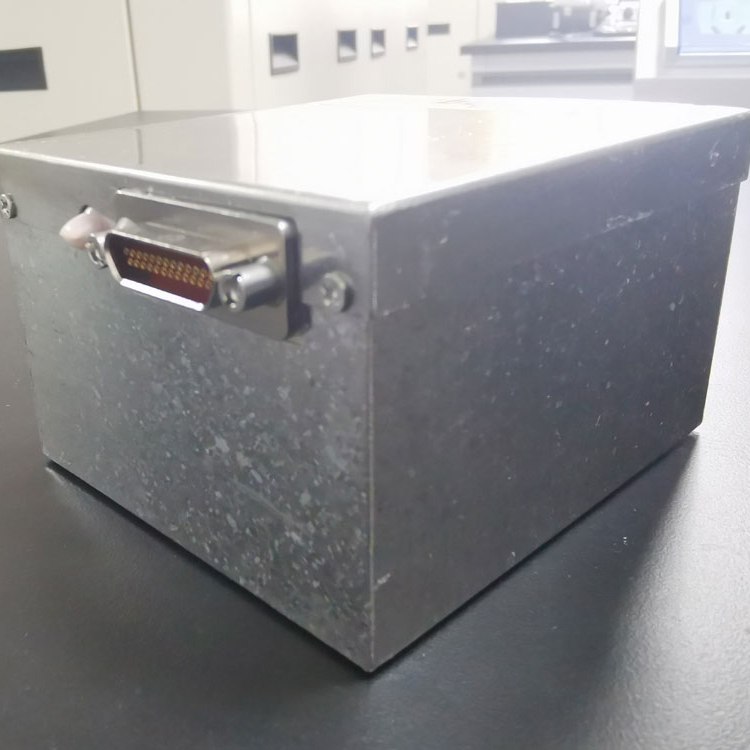

リングレーザージャイロスコープ-JIO50

Ring Laser Gyroscope-Jio50は、Jioptics Companyが開発および製造した高精度のデジタルデジタルデュアル周波数マシンシェーキレーザーGyroです。高精度、シンプルな電源、高い統合、デジタル出力の利点があります。敏感な軸の周りのキャリアの角運動を測定し、2つの直交正方形波を出力できます。これは、ポジショニング/ナビゲーション、火災制御と飛行制御、監視および偵察システムの統合、およびその発射車両、船舶、航空機、ドローン、装甲車両の分野における監視および偵察システムの統合に広く使用されています。

モデル:JIO50-RLG

お問い合わせを送信

製品説明

Ring Laser Gyroscope-Jio50は、さまざまなニーズを満たすために、A、B、Cモデルで利用できます。

関数

敏感な軸の周りの回転角を測定し、2つの直交正方形の波を出力します。

パフォーマンス

JIO50タイプのレーザージャイロスコープを表1に示します
表1ジャイロの主な技術指標

シリアルナンバー	パラメーター	ユニット	グレードA	グレードb	グレードc	述べる
1	ゼロバイアス	°/h	≤0.5			/
2	バイアス安定性	°/h	≤0.5％	≤1％	≤3％	100、1c
3	ゼロバイアスの再現性	°/h	≤0.5％	≤1％	≤3％	1秒
4	ランダムウォーク係数	°/h 1/2	≤2‰	≤5‰	≤9‰	/
5	スケールファクター	"/脈	3.370
6	スケール係数の非線形性	ppm	≤5			/
7	スケールファクターの再現性	ppm	≤5			1秒
8	磁気感度	°/（h・gs）	≤4‰			/
9	最大入力角度	°/s	≥±400			/
1 0	開始時間	s	≤10

環境適応性

a）作業温度：-40℃〜 + 65℃
b）貯蔵温度：-45℃〜 + 85℃
c）振動：合計9.6g。
d）ショック：30g/11ms（ハーフサイン）または75g/6ms（ハーフサイン）;
e）低圧：海抜5000m。

周波数（Hz）	10	100	200	300	400	500	800	2000
パワースペクトル密度（G 2 /Hz）	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6db

電源と電気インターフェイス

a）電源
タイプ：±5V、 +15V
要件： +5V-現在の180MA、安定性±50mV、リップル<50mV
-5V-電流60MA、安定性±50mV、リップル<50mV
+15V-電流240MA、安定性±100mV、リップル<100mV
b）消費電力：<6W
c）電気界面タイプ：J30J-25ZKP
d）界面定義：電気界面ピンの定義を表2に示します。

表2電気界面定義テーブル

ピン番号	意味	述べる
1	+15V	電源入力
2	+15vgnd	+15Vパワーグラウンド
3	NC	ヌル
4	GND	+5V、-5V電力場
5	NC	ヌル
6	+5V	電源入力
7	-5V	電源入力
8	8月	正方波出力信号1（TTLレベル）
9	試合	正方波出力信号2（TTLレベル）
10	TMP3	プラチナ抵抗温度計3
11	tcoma	3プラチナ抵抗共通端子
12	TMP1	プラチナ抵抗1
13	TMP2	プラチナ抵抗2
14	+15V	電源入力
15	+15vgnd	+15Vパワーグラウンド
16	NC	ヌル
17	GND	+5V、-5V電力場
18	NC	ヌル
19	+5V	電源入力
20	-5V	電源入力
21	8月	正方波出力信号1（TTLレベル）
22	試合	正方波出力信号2（TTLレベル）
23	GND	+5V、-5V電力場
24	NC	スピニングトップ
25	NC	スピニングトップ
プラチナ抵抗器1、2、および3のモデルはPT1000です
