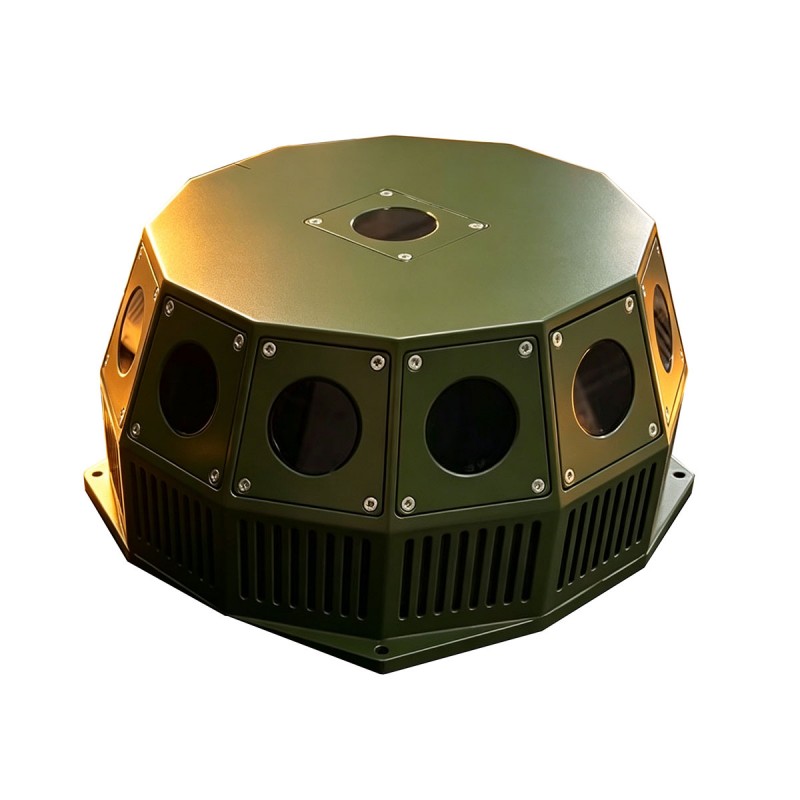

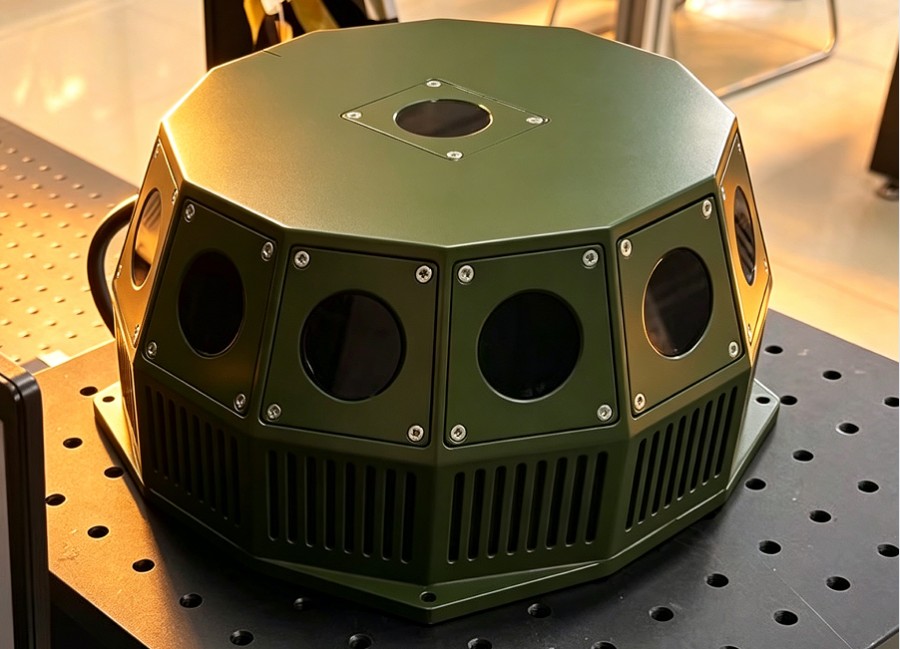

レーザー警報システム LWS360DX
STA-LWS360DX 分散型レーザー警告システムは、レーザー警告機能と信号デコード機能を統合しています。 13個の検出ユニットを搭載し、360°全方位検出を実現します。レーザーパルス信号を検知すると、脅威方位情報をリアルタイムに出力します。音響光学アラームをトリガーしたり、デコイレーザーを駆動して、傍受されたコードパターンを複製して欺瞞妨害を行うことができます。
検出波長:900-1700nm
検出範囲: ≥5km
検出視野：方位角：360°、ピッチ：-15°～90°
お問い合わせを送信
製品説明
分散型レーザー警報システム STA-LWS360DX は、13 個の検知ユニットを搭載し、方位角 360°、仰角 -15°～90° をブラインドフリーでカバーします。外部から入ってくるレーザー放射線の脅威信号をリアルタイムで認識、検出、識別できます。このシステムは高精度デコーダを搭載しており、最大 32 ビットのコードの認識をサポートしています。高エネルギーレーザーと連携して自律的な角度欺瞞システムを形成し、飛来するレーザー誘導兵器を逸らし、味方の目標を保護することができます。
モジュール式アーキテクチャを採用したこのシステムは、コンパクトなレイアウトと高い動作信頼性を備え、設置、試運転、メンテナンスが容易です。陸上、車両搭載、船舶搭載のプラットフォームと互換性があり、戦闘任務に応じた柔軟なレイアウトを可能にし、多様で複雑なシナリオにおけるレーザー脅威検出、早期警告、光電子対策タスクを実行します。
モジュール式アーキテクチャを採用したこのシステムは、コンパクトなレイアウトと高い動作信頼性を備え、設置、試運転、メンテナンスが容易です。陸上、車両搭載、船舶搭載のプラットフォームと互換性があり、戦闘任務に応じた柔軟なレイアウトを可能にし、多様で複雑なシナリオにおけるレーザー脅威検出、早期警告、光電子対策タスクを実行します。
アプリケーションシナリオ:
a) 陸上/車両搭載/船舶搭載プラットフォーム: レーザー脅威警告情報を出力して、光電子レーダーを誘導して脅威の方位角を捕捉および追跡します。
b) b) 高エネルギーレーザーと協力して自律型レーザー欺瞞システムを構築し、飛来するレーザー誘導兵器を逸らし、味方の目標を保護する。
b) b) 高エネルギーレーザーと協力して自律型レーザー欺瞞システムを構築し、飛来するレーザー誘導兵器を逸らし、味方の目標を保護する。
主な技術パラメータ
| アイテム | 指標 |
| モデル | STA-LWS360DX |
| 検出器の種類 | InGaAs |
| 検出波長 | 0.9~1.7μm(ニーズに応じてカスタマイズ可能) |
| 偵察オブジェクト | 900～1700nmの範囲内のすべてのレーザーの脅威 |
| 検知範囲 | ≥5km (レーザーが強いほど、より遠くまで検出でき、その逆も同様です) |
| レーザー検出範囲 | 方位角: 360° |
| ピッチ：-15°～90° | |
| 角度分解能 | 15° |
| 検出感度 | ≥100μW/cm2 |
| 応答時間 | 10 ミリ秒未満 |
| 切片半径 | ≥50m(常温中温気象条件、目標指示値120mJ) |
| 識別可能なコードビットの最大数 | 9:32ビット（安定照射） |
| 作業モード | トリガーされた警告 |
| 全体の寸法 | 210mm×210mm×105mm |
| 重さ | 3kg以下 |
| 動作温度 | -40℃～+55℃ |
| 保管温度 | -40℃～+60℃ |
| 保護レベル | IP66 |
| 振動試験 | 5～16Hz:1.5mm; 16～60Hz：1.5g |
| 衝撃試験 | 10g/11ms |
STA-LWS360DX レーザー警報システム 製品の特長
●強力な解読機能と高出力レーザー装置を組み合わせることで、レーザー誘導爆弾を欺くことができます。
• PRF (パルス繰り返し周波数) 検出
• 複数の同時脅威の検出と追跡
• 入力をゼロにリセットして重要なデータをメモリから消去します
• 高いMTBF値
• Oレベル保守試験装置
・IP67 水や粉塵の侵入に対する保護
・塩水噴霧試験耐性800時間
• PRF (パルス繰り返し周波数) 検出
• 複数の同時脅威の検出と追跡
• 入力をゼロにリセットして重要なデータをメモリから消去します
• 高いMTBF値
• Oレベル保守試験装置
・IP67 水や粉塵の侵入に対する保護
・塩水噴霧試験耐性800時間

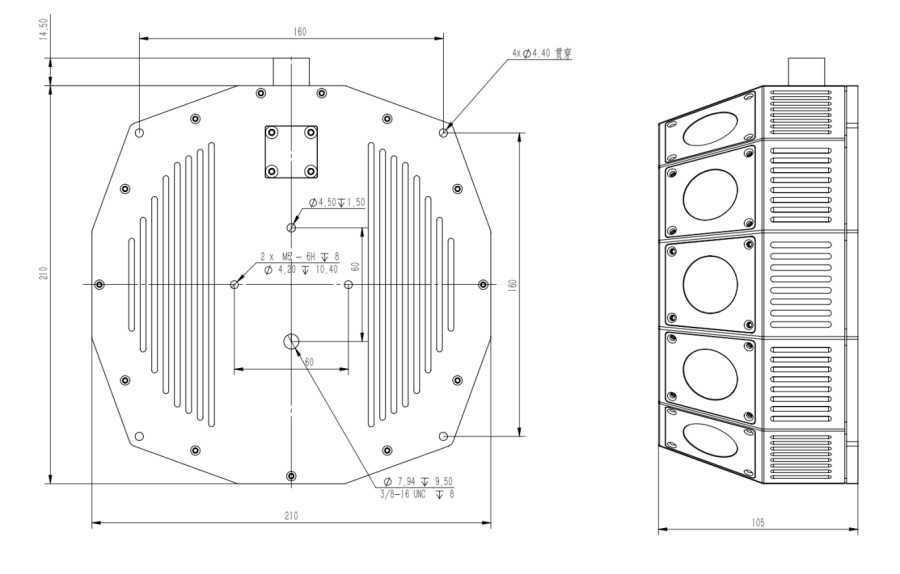

概略構成図
電源と通信インターフェース
| シリアル | ピンの定義 | 関数 | 述べる |
| 1 | PIN1 | T+ | 紫 |
| 2 | PIN2 | て、 | オレンジ |
| 3 | PIN3 | R+ | 黄色 |
| 4 | PIN4 | +24V | 青 |
| 5 | PIN5 | +24V | グレー |
| 6 | PIN6 | R- | 緑 |
| 7 | PIN7 | グランド | 白 |
| 8 | PIN8 | グランド | 茶色 |
| 9 | PIN9 | TTL | 赤 |
| 10 | PIN10 | グランド | 黒 |
注:製品の詳細については、Jioptics チームにお問い合わせください。
