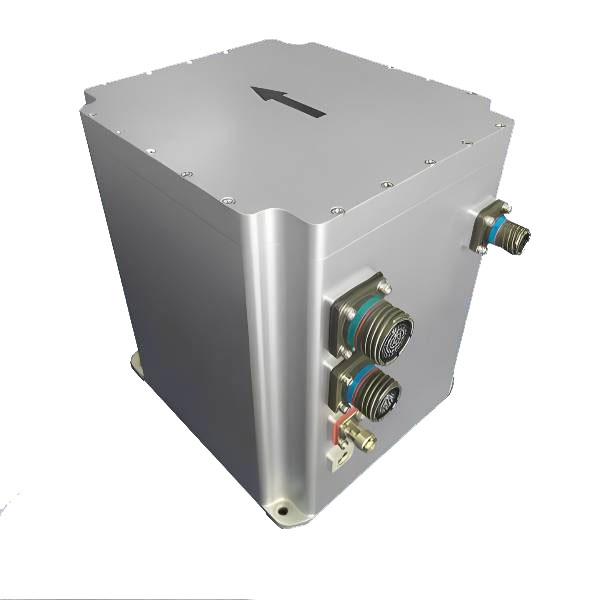

光ファイバージャイロスコープストラップダウン慣性/衛星統合ナビゲーションシステム

JIO-F100S光ファイバージャイロスコープストラップダウン慣性/衛星統合ナビゲーションシステムは、高精度の閉ループ光ファイバーオプティックジャイロスコープ、石英柔軟な加速度計およびハイエンドGNSSレシーブボードで構成されています。高精度の測定および制御要件を満たすため。

モデル:JIO-F100S

お問い合わせを送信

製品説明

ファイバー光学ジャイロスコープのJiopticsのインストールは、統合の柔軟性を容易にするために、仕様要件を満たすだけでなく、迅速なプロトタイピングへの開発者ツールキットもエンドユーザーの需要を満たす高品質のパフォーマンスを提供します。

私たちのサービス

Jiopticsは専門的で効率的なチームです。 OEM/ODMサービスを提供してください。お問い合わせください。

製品機能

-0.8nmile/hナビゲーショングレードの精度
- マルチモードの選択、車両モード/飛行機モード
- 静的初期アライメント3min /シェーキングベース初期アライメント8分
- 障害セルフチェック
- リッチインターフェイス、サポートRS232、RS422、CANおよびその他の標準インターフェイス
- 高い信頼性

アプリケーションシナリオ

- マイニングエリアのインテリジェント掘削システム
- 大きなUAVのベースライン慣性ナビゲーション
- マリンコンパス
- 自走銃のオリエンテーション
- 車両のポジショニングとオリエンテーション
- 高精度のモバイル測定
- 高精度と安定したプラットフォーム

電気的特性

- 電源：24〜36V DC（typ。）
- 定格電力：30W（最大）

光ファイバージャイロスコープストラップダウン慣性/衛星統合ナビゲーションシステムの機械的寸法

技術パラメーター：

属性	パラメーター	索引
位置保持	走行距離計のコンボ	0.001d（dは走行距離）
	GNSSの組み合わせ	1.2m
	純粋な慣性	0.8nmile/h
態度の正確さ	初期アライメント	0.003°
	態度が保持されます（GNSS無効、純粋な慣性）	0.002°/10分rms
	一時的なパワー	≤100W（<3s）
見出しの精度	自己探求北	0.05°×°×）、緯度（rms）を意味するとき
見出しの精度	見出しホールド（GNSS無効、純粋な慣性）	0.003°/10分rms
速度の精度	スピードホールド（GNSS無効、純粋な慣性）	0.3m/s/10分rms
光ファイバジャイロ	測定範囲	±400°/s
光ファイバジャイロ	ゼロバイアス安定性	≤0.01°/h
クォーツ柔軟な加速度計	測定範囲	±20g
クォーツ柔軟な加速度計	ゼロバイアス安定性	≤20µg（平均10秒）
通信インターフェイス	RS232	1チャネル（ボーレート9.6kbps〜921.6kbps、デフォルト115.2kbps 最大1000Hzの周波数、デフォルト200Hz）
	RS422	6チャネル（ボーレート9.6kbps〜921.6kbps、デフォルト115.2kbps 最大1000Hzの周波数、デフォルト200Hz）
構造特性	サイズ	199 mm×180 mm×219.5 mm（l×w×h）
構造特性	重さ	慣性ナビゲーションの単一セットは8.0kg以下です（航空アプリケーションのオプションは6.5kg以下です）
環境を使用します	保管温度	-40℃〜65℃
環境を使用します	相対湿度	≤80％
