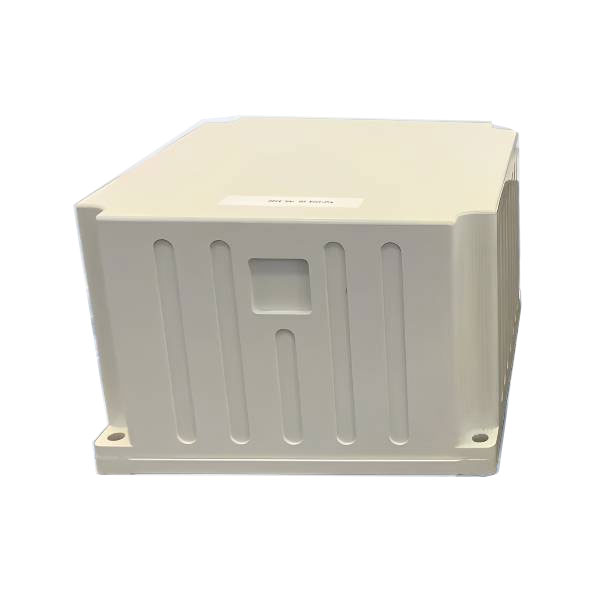

光ファイバージャイロスコープアクセロメーターとGNSS統合ナビゲーションシステム

光ファイバージャイロスコープアクセロメーターとGNSS統合ナビゲーションシステムJIO-D300Sは、マルチセンサー融合およびナビゲーションソリューションアルゴリスムの実装を介して、コスト効率の高い閉ループファイバー光ジャイロスコープ、アクセルメーター、ハイエンドGNSS受信委員会に基づいています。態度、見出し、位置情報。

モデル:JIO-D300S

お問い合わせを送信

製品説明

光ファイバージャイロスコープアクセロメーターとGNSS統合ナビゲーションシステムには、慣性/衛星ナビゲーションモードと純粋な慣性モードがあります。
慣性/衛星統合ナビゲーションモードの衛星位置決め情報の組み合わせのナビゲーションのためのGNSSレシーバーが受信できる衛星。短時間でメーターレベルの位置決めの精度を備えた、信号速度の態度を失った後の出力慣性溶液位置。
純粋な慣性モードが開始された後、正確な姿勢測定の機能があり、ピッチのローリングと見出しを出力することができます。

ファイバー光学ジャイロスコープのJiopticsのインストールは、統合の柔軟性を容易にするために、仕様要件を満たすだけでなく、迅速なプロトタイピングへの開発者ツールキットもエンドユーザーの需要を満たす高品質のパフォーマンスを提供します。

私たちのサービス

Jiopticsは専門的で効率的なチームです。 OEM/ODMサービスを提供してください。お問い合わせください。

製品機能

- センチメートルレベルまでの精度を配置します
- 姿勢測定エラーは0.01°よりも優れています
- 動作温度範囲：-40〜60℃
- 振動環境：20〜2000Hz、3.03g
- リッチインターフェイスタイプ、サポートRS232、RS422、CANおよびその他の標準インターフェイス
- 最大30000hまでの障害間の平均時間

電気的特性

- 電源：ワイド電圧入力12〜36V
- 定格電力：24W（最大）

機械的寸法

技術指標

パラメーター	属性	典型的な値	ユニット
位置の精度	シングルポイント（RMS）	1.2	m
	rtk（rms）	2cm+1ppm
	後処理（RMS）	1cm+1ppm
	ロック精度の喪失（CEP）	2nm①
見出し（RMS）	組み合わせた精度	0.1②	º
	後処理	0.01	º
	ロック保持精度の損失	0.02①	º
	北を求める精度	0.2③	ºSecl
態度（RMS）	組み合わせた精度	0.01	º
	後処理	0.006	º
	ロック保持精度の損失	0.02①	º
水平速度精度（RMS）		0.05	MS
タイミングの正確性		20	ns
データ出力頻度		200〜	Hz
ジャイロ	範囲	300	º / s
	ゼロバイアス安定性	0.02⑤	º/h
	スケールファクター	50	ppm
	コーナーランダムウォーク	0.005	º/√hr
加速度計	範囲	16	g
	ゼロバイアス安定性	50⑤	μg
	スケールファクター	50	ppm
	スピードランダムウォーク	0.01	m/s/√hr

スピードランダムウォーク

パラメーター	属性	参照	ユニット
物理的なサイズ	サイズ	176.8×188.8×117	mm3
物理的なサイズ	重さ	<5	kg
電気的特性	定格電圧	12〜36	V
	定格電力	24（定常状態）	W
	メモリ	予約済み
環境指標	動作温度	-40~+60	℃
	保管温度	-45〜+70	℃
	ランダム振動	3.03 （20〜2000Hz	g
	mtbf	30000	h
インターフェイス機能		PPS、イベント、RS232、RS422、CAN（オプション）
インターフェイス機能		ネットワークポート（予約済み）、アンテナポート、ホイールスピードセンサーポート
注記： alignmentアラインメントは有効であり、ロックは60分間失われます。 behicle条件は、操縦する必要があります。 2ポジションアライメント、15分のアライメント、2つの位置の差は90度を超えています。 ④単一出力200Hz; 平均10秒。
