8kmのアイセーフレーザーレンジファインダーモジュール
STA-B0815Xは、人間の眼に安全なレーザー距離測定モジュールであり、ターゲット距離を検出し、シリアル通信を通じて測定距離を上部コンピューターに送信できます。視認性≥15km、ターゲット反射率≥0.3、湿度≤80％、車両（2.3m×2.3m）の距離距離≥8km。
お問い合わせを送信
製品説明
主な関数
（1）単一の範囲と連続的な範囲。
（2）レーザー範囲のコマンドに応答し、停止コマンドに従っていつでも範囲を停止できます。
（3）距離測定中のパルスごとに1回の出力距離データとステータス情報。
（4）送信されたレーザーパルスの累積数を報告できます（電力の損失はありません）。
（5）距離の選択、前後のターゲットの表示。
（6）セルフテスト機能。
（2）レーザー範囲のコマンドに応答し、停止コマンドに従っていつでも範囲を停止できます。
（3）距離測定中のパルスごとに1回の出力距離データとステータス情報。
（4）送信されたレーザーパルスの累積数を報告できます（電力の損失はありません）。
（5）距離の選択、前後のターゲットの表示。
（6）セルフテスト機能。

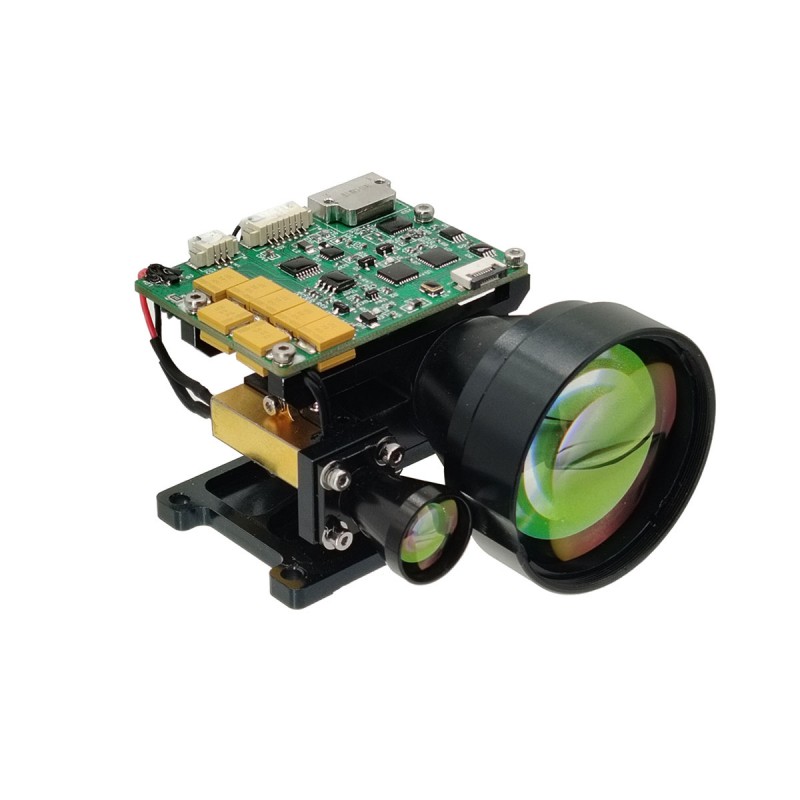

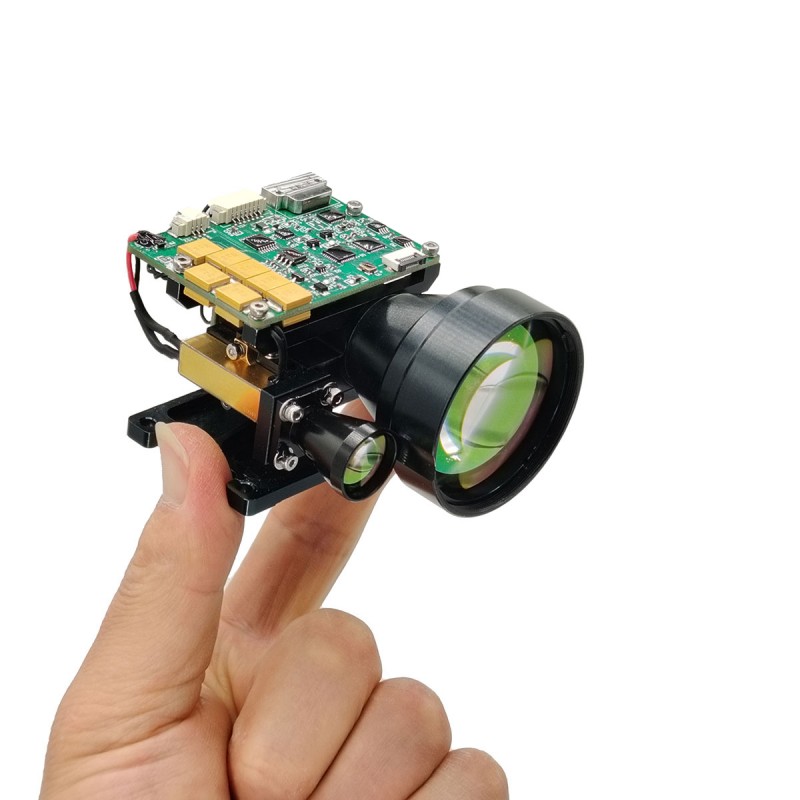

製品の紹介
B0815Xレーザーレンジファインダーモジュールは、航空機、無人航空機、タンク、スコープなどのアプリケーションシナリオ向けに設計された軍用パルスレーザーレンジャーファインダーです。サイズが小さい、軽量、低消費電力、安定したパフォーマンス、長い測定距離、長いサービス寿命、人間の目の安全性、その他の利点があります。これは、製品の目的の精度を向上させるための重要な技術装置です。
製品パフォーマンスインデックス
| アイテム | 技術パラメーター | 命令 |
| モデル | STA-B0815X | |
| 動作波長 | 1535±5nm | |
| 目の安全 | クラス1（IEC 60825-1） | |
| 開口部を受信します | φ42mm | |
| 放射口径 | φ14mm | |
| 範囲の機能 | 50m-15km | |
| 範囲の範囲 | ≥15000m | 最大範囲、オブザーバーの可視性25 km |
| ≥12000m | ターゲットの構築、反射率：0.6、オブザーバーの可視性25 km | |
| 8000m以上 | NATOターゲット | |
| ≥4000m | 人間のターゲット | |
| ≥2500m | UAVターゲット | |
| ミニレンジ | 50m |
|
| マルチターゲット検出 | 最大3つのターゲット |
|
| 範囲の精度 | ±1m | 3D |
| 範囲の周波数 | 1〜10Hz調整可能 |
|
| 精度 | ≥98％ |
|
| 誤ったアラーム率 | 1％ |
|
| 発散角 | ≤0.5mrad |
|
| 通信インターフェイス | RS422 / RS232 / TTL |
|
| 電圧 | DC18〜32V |
|
| 作業力 | ≤1.2W（@1Hz） | 通常の温度テスト |
| スタンバイパワー | ≤0.5W | 通常の温度テスト |
| 機械的ショック | 75g、1ms |
|
| 作業温度 | -40℃～+60℃ |
|
| 保管温度 | -45℃～+70℃ |
|
| 信頼性 | MTBF≥1500H |
|
| サイズ | ≤79mm×66mm×46mm |
|
| 重さ | ≤120g |
|
| 主な関数 | 最初と最後のターゲット範囲、マルチターゲット範囲、距離選択性 | |
注：
1）NATOターゲットサイズ2.3 m×2.3 m;ヒトターゲットサイズ0.5 m×1.7 m; UAVターゲットサイズ0.2 m×0.3
m;反射率30％、オブザーバーの可視性15km以上

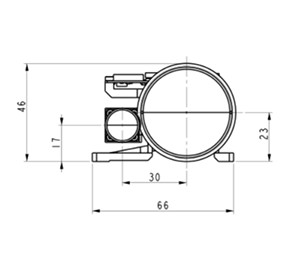

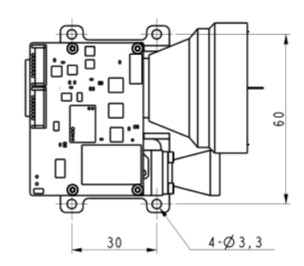

構造インストールインターフェイス
外部インターフェイス
| コネクタモデル：MDC1-15SW1 | |||
| ピン番号 | 意味 | 関数 | 述べる |
| 1 | vee | 電源入力は正です | DC18-36V |
| 2 | GND | 電源入力グラウンド |
|
| 3 | RS422_T/R+ | rs485+/rs422陽性送信 |
|
| 4 | rs422_t/r- | rs485+/rs422 nagativeを送信します |
|
| 5 | rs422_rxd- | RS422はマイナスを受け取ります |
|
| 6 | RS422_RXD+ | RS422は陽性を受け取ります |
|
| 7 | RS232-TX | RS232送信 |
|
| 8 | RS232-RX | RS232が引き継ぎます |
|
| 9 | TTL-TX | ttl send | 3.3V |
| 10 | TTL-RX | TTLが引き継ぎます | 3.3V |
| 11 | GND | コミュニケーションの場所 |
|
| 12 | NC | 代替 |
|
| 13 | NC | 代替 |
|
| 14 | NC | 代替 |
|
| 15 | NC | 代替 |
|
環境適応性
a）作業温度：-40℃～+60℃。
b）貯蔵温度：-45℃～+70℃。
c）ランダム振動：15～2000Hz、3方向。特定のテスト条件を表1に示します。
b）貯蔵温度：-45℃～+70℃。
c）ランダム振動：15～2000Hz、3方向。特定のテスト条件を表1に示します。
表1ランダム振動テスト条件
| シリアルナンバー | 周波数範囲（Hz） | 加速スペクトル密度（G2/Hz） | 振動時間（最小） |
| 1 | 15 ～190 | 0.01 | あらゆる方向の振動15分 |
| 2 | 190 ～210 | 0.1 | |
| 3 | 210〜380 | 0.01 | |
| 4 | 380 ～420 | 0.025 | |
| 5 | 420 ～2000 | 0.01 |
OEM/ODM範囲のモジュールとカスタムソリューション
B0815Xは、便利で強力でコンパクトなレーザー範囲のソリューションを探しているシステムインテグレーター向けに設計されています。幅広いアプリケーションで信頼できるパフォーマンスを提供します。
非常に小さく、超軽量で、消費電力が低く、長距離で測定できます。ハンドヘルドデバイス（サーマルイメージング）、武器の取り付けアプリケーション、ポータブルシステム、軽量センサースイート、無人航空機またはUGVに適しています。
非常に小さく、超軽量で、消費電力が低く、長距離で測定できます。ハンドヘルドデバイス（サーマルイメージング）、武器の取り付けアプリケーション、ポータブルシステム、軽量センサースイート、無人航空機またはUGVに適しています。
