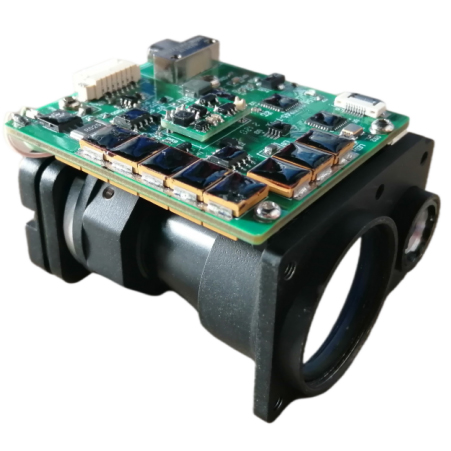

6kmレーザーレンジファインダーモジュール

アイテム	技術パラメーター
動作波長	1.54μm±0.02μm
範囲scoe	30m〜6000m
物体	視界は明確な条件で10km以上であり、車両の範囲の距離（2.3m×2.3mの目標）は6000m以上です
主な関数	シングルレンジと連続的な範囲
	3ターゲットの範囲とフロントおよびリアのターゲットの表示
	セルフテスト機能（現在のAPD温度、高電圧値、内部電圧、ブラインドゾーン値を含む）
	スタンバイウェイクアップ機能は、TTLインターフェイスに変更することで実現できます
範囲の精度	±2m
連続範囲周波数	0.5Hz-10Hz
精度	≥98％
効果的な透明な開口	25mm
平均故障（MNBF）の間に発生したレーザーパルスの数	≥1×106回
電圧	DC5V
ワーキング電力消費	≤2W（@1Hz）
スタンバイ電力消費	≤0.5W
サイズ	50mm×38mm×75mm
重さ	<104g
冷却方法	伝導冷却
作業温度	-40℃～+65℃
保管温度	-55℃～+70℃

Jioptics Laser Rangingモジュールは、軍事または市民のシーン（無人航空機、光電ポッド、サーマルイメージング機器など）で広く使用されています。最も困難な環境では、高性能と高い信頼性が重要な役割を果たします。

電気コネクタモデル：J30J;対応するプラグとケーブルは、パーティBによって提供されます。電気界面の詳細な定義は次のとおりです。

レンジファインダーとホストコンピューターの間のデータ送信には、次のコンテンツが含まれています。
制御コマンド：範囲の開始、連続範囲、単一の範囲、クエリコマンドなどを含む。
ループバックデータ：距離情報、周囲温度、範囲ファインダーステータスなどを含む。距離測定機とホストコンピューターの間のデータ交換は422バスを採用しています。特定のソフトウェア通信プロトコルは次のとおりです。
通信形式：RS422通信、ボーレート115200bps。
データ形式：8ビットデータ、1つのスタートビット、ワンストップビット、パリティチェックなし、データはヘッダーバイト、コマンドパーツ、データ長、パラメーターパーツ、チェックバイトで構成されています。
通信モード：メインコントロールと距離測定機がマスタースレーブ通信モードを採用し、マスターコントロールは距離測定機にコントロールコマンドを送信し、距離測定機は指示を受け取り、実行します。範囲の状態では、レンジファインダーは、レンジファインダーのデータとステータスを範囲サイクルに応じて上部コンピューターに送り返します。通信形式とコマンドコンテンツを次の表に示します。

送信メッセージ形式は次のとおりです。
