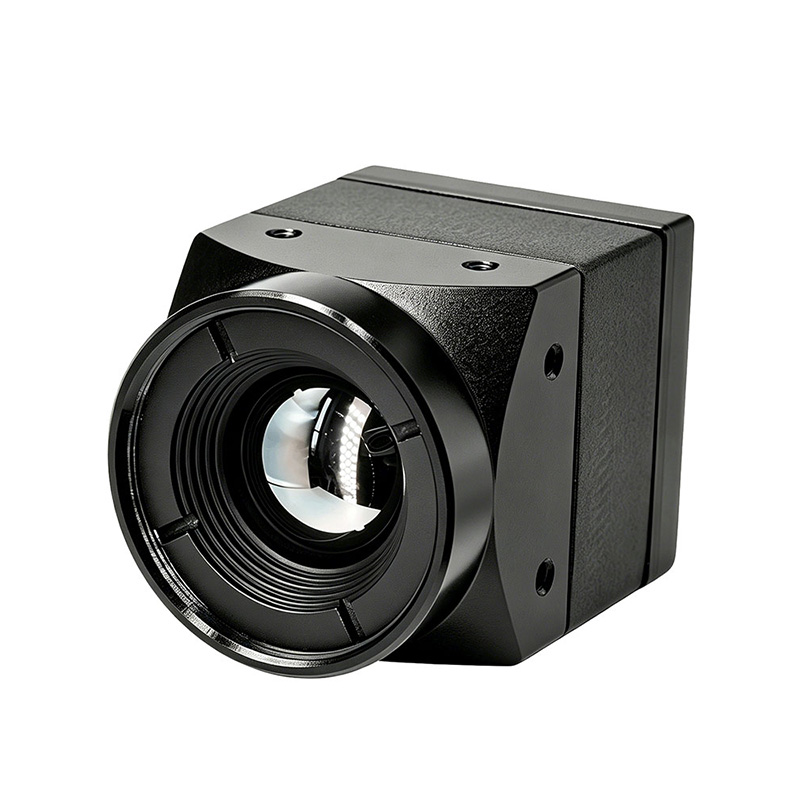

640x512 4.1mm レンズ FPV ドローン用熱画像カメラ
STA-IR640-M シリーズは、高性能非冷却赤外線イメージング モジュールで、4.1mm、6.9mm、9.1mm、13mm などの複数のレンズ仕様で利用可能です。 12μmの高フレームレートWLPパッケージの赤外線検出器と自社開発の第2世代赤外線ISPチップを搭載し、最適な全体的なコスト効率で優れた画像性能を実現します。
お問い合わせを送信
製品説明
コンパクトなサイズ、軽量、低消費電力を特徴とするこのモジュールは、SWaP (サイズ、重量、電力) の軽量アプリケーション要件を完全に満たしています。
シリーズ全体にわたって高度なインテリジェント イメージング アルゴリズムを採用しており、滑らかでジッターのない画像出力を保証し、詳細と明確なレイヤーを備えた安定した赤外線画像を表示します。一方、複数の標準デジタル インターフェイスと統合されており、さまざまなインテリジェント処理ハードウェア プラットフォームと柔軟に接続するための強力な互換性を提供します。
シリーズ全体にわたって高度なインテリジェント イメージング アルゴリズムを採用しており、滑らかでジッターのない画像出力を保証し、詳細と明確なレイヤーを備えた安定した赤外線画像を表示します。一方、複数の標準デジタル インターフェイスと統合されており、さまざまなインテリジェント処理ハードウェア プラットフォームと柔軟に接続するための強力な互換性を提供します。
製品の特徴
⚫ 高いフレームレート
⚫ 標準シャッターレスアルゴリズム
⚫高画質な画像表示
⚫コストパフォーマンスの向上
⚫ 標準シャッターレスアルゴリズム
⚫高画質な画像表示
⚫コストパフォーマンスの向上
アプリケーションシナリオ
UAV 検索: 光電ポッド。
⚫ ポータブル端末: 屋外ハンドヘルド、ヘルメットナイトビジョン。
⚫ セキュリティ/火災検査: 産業監視、周囲スキャン、検査ロボット、火災 警告、消防ヘルメット。
⚫ インテリジェントな統合: 運転支援、スマート家電。
⚫ ポータブル端末: 屋外ハンドヘルド、ヘルメットナイトビジョン。
⚫ セキュリティ/火災検査: 産業監視、周囲スキャン、検査ロボット、火災 警告、消防ヘルメット。
⚫ インテリジェントな統合: 運転支援、スマート家電。
レンズパラメータ
| 配列形式 | E.F.L./F# | フォーカスタイプ | 視野 (H×V) | IFOV |
| 640×512 | 4. 1mmF1.2 | アサーマル化 | 100°×82° | 2.93mrad |
| 6.9mmF1.0 | 62.9°×50.4° | 1.74mrad | ||
| 9. 1mmF1.0 | 48.1°×38.4° | 1.32mrad | ||
| 13mmF1.2 | 33.5°×26.9° | 0.92mrad | ||
| 25mmF1.2 | 17.5°×14° | 0.48ミリラド | ||
| 45mmF1.2 | 9.7°×7.8° | 0.27mrad |
注: レンズとカメラの取り付け構造は両方ともカスタマイズ可能です
製品仕様
| パフォーマンスインデックス | STA-IR640-M | |
| 検出器の種類 | VOx 非冷却 IRFPA | |
| 解決 | 640×512 | |
| ピクセルピッチ | 12μm | |
| フレームレート | 50Hz | |
| スペクトル範囲 | 8～14μm | |
| NETD | ≤40mK@25℃、F# 1.0 | |
| 画像調整 | ||
| 明るさとコントラストの調整 | 手動/自動 | |
| 極性 | ブラックホット/ホワイトホット | |
| カラーパレット | サポート(1) | |
| 画像処理 | 温度制御アルゴリズム(TECなし) | |
| DNR | ||
| DDE | ||
| ヒストグラムの等化 | ||
| イメージミラー | 左右・上下・斜め | |
| 外部同期 | 10～50Hz、立ち上がりエッジトリガー | なし |
| 電源(2) | ||
| 電源範囲 | DC5～12V | |
| 標準消費電力 @ 25 ℃ | ≤0.50W | ≤0.40W |
| インターフェース(2) | ||
| ビデオ | USB | |
| CVBS | ||
| 2レーンMIPI | ||
| シリアル通信インターフェース | UART | |
| 物理的特性 (レンズおよび拡張コンポーネントなし) | ||
| 重さ | 8g | |
| サイズ | 21mm×21mm | |
| 環境適応 | ||
| 使用温度範囲 | -40℃～+80℃(放射分析機能の場合は-20℃～+60℃) | |
| 保存温度範囲 | -45℃～+85℃ | |
| 湿度 | 5～95%、結露なきこと | |
| 振動(3) | 6.06g、ランダム振動、全軸 | |
| ショック(3) | 8 0 、 4 ms、後縁ノコギリ波、3 軸 6 方向 | |
注記：
(1) 電源およびインターフェースの仕様は工場出荷時の標準構成にのみ適用され、拡張コンポーネントには適用されません。拡張コンポーネントの詳細な機能については、拡張コンポーネントのユーザーマニュアルを参照してください。
(2) ご要望に応じてカスタム拡張コンポーネントをご利用いただけます。必要に応じて、パーソナライズされたカスタマイズについてお問い合わせください。
(1) 電源およびインターフェースの仕様は工場出荷時の標準構成にのみ適用され、拡張コンポーネントには適用されません。拡張コンポーネントの詳細な機能については、拡張コンポーネントのユーザーマニュアルを参照してください。
(2) ご要望に応じてカスタム拡張コンポーネントをご利用いただけます。必要に応じて、パーソナライズされたカスタマイズについてお問い合わせください。

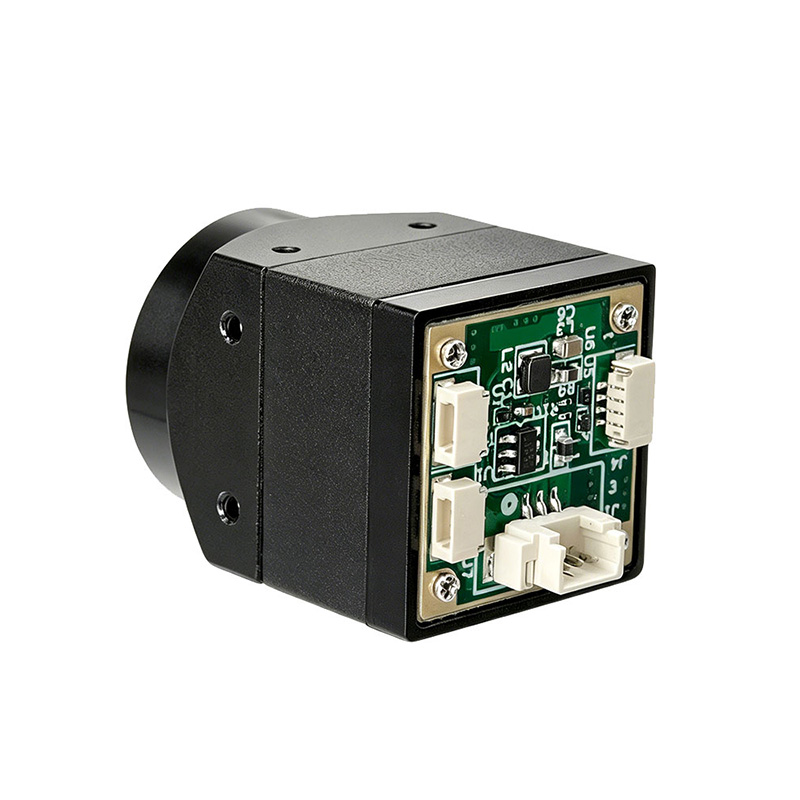

ピンの定義:
J1:3ピンCVBSインターフェース
J1:3ピンCVBSインターフェース
| 1 | CVBS | 出力 | CVBSビデオ信号 |
| 2 | グランド | 力 | 接地 |
| 3 | +5-12V | 力 |
J4:4ピンUSBインターフェース
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | グランド |
USB ビデオ出力フォーマット (3 フォーマットはオプション):
1.UVC
2. ビデオ圧縮規格 H.264、H.264H
3. ビデオ圧縮標準 MJPEG、ビット レートは 40 ～ 16384kbps の範囲で調整可能。ビットレートは調整およびカスタマイズできます
2. ビデオ圧縮規格 H.264、H.264H
3. ビデオ圧縮標準 MJPEG、ビット レートは 40 ～ 16384kbps の範囲で調整可能。ビットレートは調整およびカスタマイズできます
J7、3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | グランド |
J8、3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | グランド |
26pinコネクタ型番：DF56C-26S-0.3V(51)
| ピン | 意味 | ファンシトン | 注記 |
| 1 、2 、3 、4 、 18 、 19 、20 、21 、 22 、23 、24 、25 、26 | ノースカロライナ州 |
|
|
| 5、7、9、11、13 | VDD | 電源入力 | 5--12V |
| 16 | RXD | ユーアートRXD | 3.3v |
| 14 | テキサス州 | UART TXD | 3.3v |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|
モジュール構造寸法
注: モジュールのサイズと設置構造は要件に応じてカスタマイズできます。
