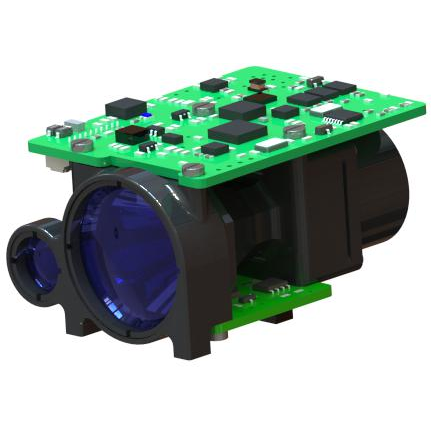

5kmの範囲ファインダーモジュール

STA-D0508X 5km Range Finderモジュールは、低電力消費、コンパクト構造、高精度、長い測定距離、人間の目の安全性の特徴を備えたJiopticsによって独立して開発された1535NmのErbium Glass Laserモジュールを採用しています。

お問い合わせを送信

製品説明

最大測定範囲：5000m（2.3x2.3m車）8000 m（建物）
範囲の精度±1m
測定精度≥98％
重量≤85g

5kmの範囲ファインダーモジュール機能

1.マシン構造全体の統合設計、耐衝撃性、振動抵抗、高い信頼性、強力な環境適応性、STA-D0508Xサーキットサブウェアハウス設計、電力分離設計、強力な電磁互換性、ハンドヘルドモバイルデバイス、UVAポッド、その他の光電子統合に適しています。
2。小さな視野を使用して、非熱の受信光設計技術、優れた光学ノイズ抑制能力、近距離性能、高温および低温の光学性能を備えています。
3.回路の内部インターフェイスは、溶接ワイヤの直接接続プロセスを採用します。これはしっかりと信頼性が高く、コネクタの緩み、酸化、水蒸気によって引き起こされる短絡または不十分な接触を回避し、製品の信頼性と寿命を改善します。

STA-D0508Xレーザーレンジファインダーモジュールの製品パフォーマンスインデックス

アイテム	索引
モデル	STA-D0508X
動作波長	1535nm±10nm
範囲の範囲	50m-8000m
範囲の機能	8000m	大きなターゲット、視認性≥25km
	5000m	視認性≥10km、2.3m×2.3mの車両の0.3反射率のターゲット
湿度	≤80％
範囲の精度	±1m
精度	≥98％
範囲解像度	≤40m
発散角	≤0.5mrad
範囲の周波数	1回、1Hz、5Hz、（10Hz選択可能）
サイズ	≤62mm×42mm×32mm
電圧	10V〜14V
ワーキング電力消費	≤4W
スタンバイ電力消費	≤1.8W
作業温度	-40℃～+60℃
保管温度	-55℃～+70℃
重さ	≤85g

STA-D0508Xレーザーレンジファインダーモジュールの構造インストールインターフェイス

STA-D0508X測定センサー用の電気インターフェイス

電気インターフェイスの要件は次のとおりです。
電源電圧：12V（10V〜14V）;
作業電力：≤4W;
スタンバイ電力消費：≤1.8W。
上部のコンピューター端は、1.25mmの間隔を持つ10ピンコネクタを介してレンジファインダー端と架橋されています。電源通信ポートのピン定義を次の表に示し、コネクタのピン1の位置を次の図に示します。

RangeFinderのエンドでの電源通信ポートの定義をピン留め

ピン番号	番号	電気特性の定義	メモ
P-1	Vin+	入力電力は正です
P-2	ヴィン -	入力電力の負の極
P-3	NC
P-4	RS422_TXD+	信号出力ポート	コンピューターをホストする範囲ファインダー
P-5	rs422_txd-	信号出力ポート	コンピューターをホストする範囲ファインダー
P-6	rs422_rxd-	信号入力ポート	上部コンピューターからrangefinder
P-7	RS422_RXD+	信号入力ポート	上部コンピューターからrangefinder
P-8	GND	RS422グランドワイヤ	通信グラウンドワイヤー
P-9	裁判官	/	/
P-10	Swink	/	/
