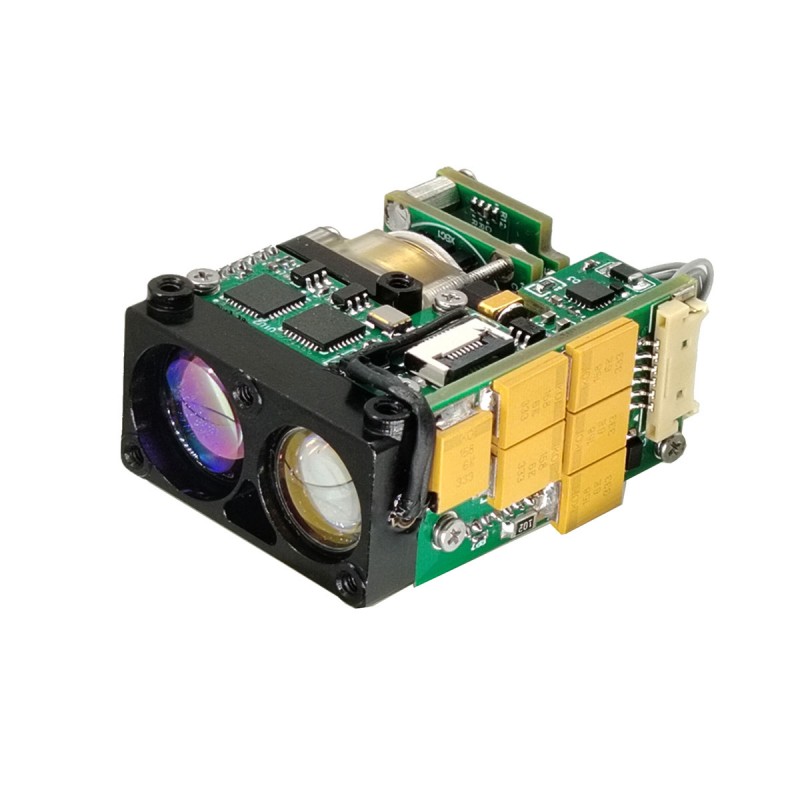

3kmのアイセーフレーザーレンジファインダーモジュール

STA-B30Xは、人間の視力レーザー距離測定モジュールであり、ターゲット距離を検出し、シリアル通信を通じて測定距離を上部コンピューターに送信できます。視認性≥12km、ターゲット反射率≥0.3、湿度≤80％、車両（2.3m×2.3m）の距離距離≥3km。

お問い合わせを送信

製品説明

主な関数

（1）単一の範囲と連続的な範囲。
（2）レーザー範囲のコマンドに応答し、停止コマンドに従っていつでも範囲を停止できます。
（3）距離測定中のパルスごとに1回の出力距離データとステータス情報。
（4）送信されたレーザーパルスの累積数を報告できます（電力の損失はありません）。
（5）距離の選択、前後のターゲットの表示。
（6）セルフテスト機能。

製品パフォーマンスインデックス

アイテム	技術パラメーター	命令
モデル	STA-B30X
動作波長	1535±5nm
目の安全	クラス1（IEC 60825-1）
開口部を受信します	φ13mm
放射口径	φ13mm
範囲の機能	15-5000m
範囲の範囲	≥5000m	大きな建物のターゲット、反射率：0.6、オブザーバーの視認性20 km
	≥3000m	NATOターゲット
	≥2000m	人間のターゲット
	≥600m	UAVターゲット
ミニレンジ	15m
マルチターゲット検出	最大3つのターゲット
範囲の精度	±1m	3D
範囲の周波数	1〜10Hz調整可能
精度	≥98％
誤ったアラーム率	1％
発散角	≤0.6mrad
通信インターフェイス	TTL	RS422/RS232インターフェイスをカスタマイズできます
電圧	DC5〜16V
消費電力	≤1.2W（@1Hz）	作業力
消費電力	≤5W	ピークパワー
レーザー光軸の安定性	≤0.05mrad
並列エラー	≤0.3mrad	参照への取り付けへの光軸の並列誤差誤差
機械的ショック	75g、1ms
作業温度	-40℃～+70℃
保管温度	-55℃～+75℃
信頼性	MTBF≥1500H
サイズ	≤43×31×16mm
重さ	≤44g
主な関数		最初と最後のターゲット範囲、マルチターゲット範囲、距離選択性

注：

1）NATOターゲットサイズ2.3 m×2.3 m;ヒトターゲットサイズ0.5 m×1.7 m; UAVターゲットサイズ0.2 m×0.3 m;反射率30％、湿度以下、オブザーバーの可視性は12km以上

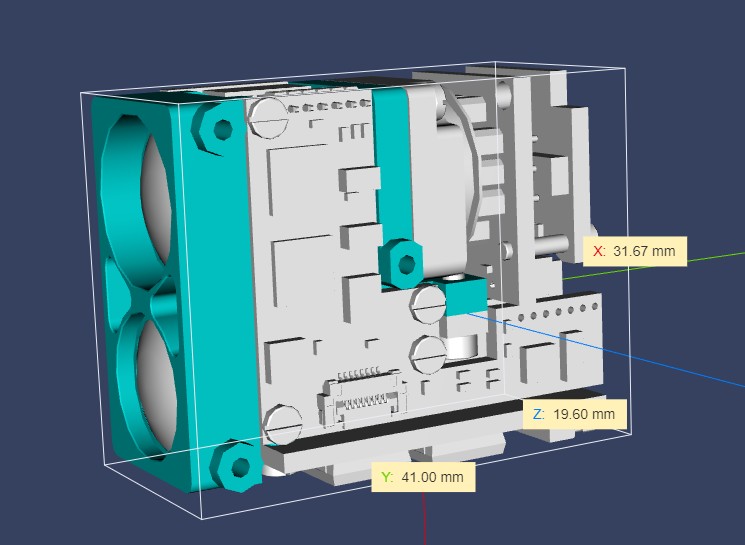

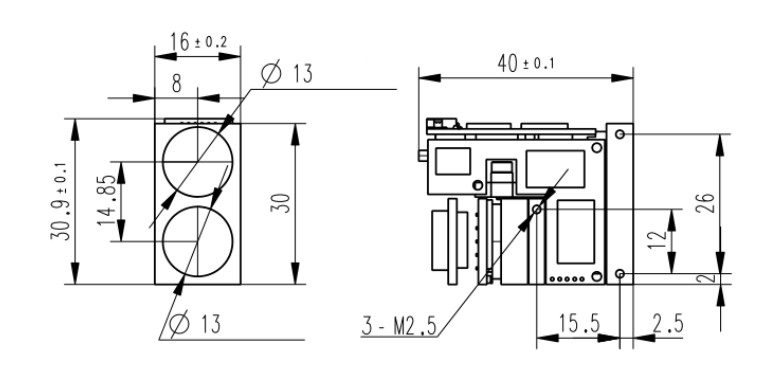

構造インストールインターフェイス

電気インターフェースの要件

通信インターフェイス：UART（TTL_3.3 V）、115200 bps、1スタートビット、8データビット、1つの停止番号、パリティビットなし。

表1コア定義

ピン	意味	線の色	メモ
1	電源 +	赤	4.5-16V
2	電源 -	黒	GND
3	Power_on	白	コントロールTTL_3.3Vレベル、モジュールオン（> 2.7V）、モジュールオフ（<0.3V）
4	uart_tx	黄色	シリアルポート送信者
5	uart_rx	緑	シリアルポートレシーバー
6	GND	黒	シリアルポートグラウンド

OEM/ODM範囲のモジュールとカスタムソリューション

B0815Xは、便利で強力でコンパクトなレーザー範囲のソリューションを探しているシステムインテグレーター向けに設計されています。幅広いアプリケーションで信頼できるパフォーマンスを提供します。

非常に小さく、超軽量で、消費電力が低く、長距離で測定できます。ハンドヘルドデバイス（サーマルイメージング）、武器の取り付けアプリケーション、ポータブルシステム、軽量センサースイート、無人航空機またはUGVに適しています。
