20km ドローンビデオ伝送リンクメッシュネットワーキング
T シリーズ製品は、無人機器用途に最適化された広帯域デジタル無線伝送システムです。このシステムには、MIMO アンテナ ダイバーシティ、COFDM 変調、TDD、前方誤り訂正などのテクノロジーが組み込まれています。高い伝送信頼性と低遅延を特徴とし、スター、チェーン、メッシュ ネットワークなどのさまざまなネットワーク モードをサポートします。多様で複雑なシナリオやさまざまな距離の環境にわたる高速データおよびビデオ伝送の需要を満たすことができます。
お問い合わせを送信
製品説明
応用
森林火災予防、鉄道輸送、UAV 偵察、群 UAV データ リンク、緊急救助、送電線検査、石油パイプライン パトロール、国境警備および密輸防止活動、無人システム、海洋牧場、モバイル セキュリティ、軍事偵察などの分野でのアプリケーションに非常に適しています。
付属品とパラメータ
| 伝送リンク | |
| モデル | STA-T20M |
| サイズ | 92×62×20.5（mm） |
| 重さ | 106±1g |
| ネットワーキング | スター型ネットワーキングをサポート |
| RF周波数帯域 | 1427.9～1447.9MHz |
| カスタマイズ可能 | 806～826MHz/1427.9～1447.9MHz/2401.5～2481.5MHz |
| Port wejściowy sygnału | 25dBm±2 |
| 感度 | 10MHz（-103dBm）/5MHz（-104dBm）/3MHz（-106dBm） |
| 送信方法 | 一方向、双方向 |
| 送受信モード | シングルトランスミッターデュアルレシーバー |
| 動作帯域幅 | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| 最大データレート | 20Mbps(-Yタイプ)/100Mbps(-Mタイプ) |
| ネットワークノードの数をサポート | ネットワークノード数 N ≥ 2 および最大 15 のアクセスノードをサポート |
| ビデオ送信 | 長さ: 8cm 幅: 6cm 穴の直径: 0.9cm 穴の中心間の距離: 60.5cm |
| データ送信 | RS232ポート経由で外部端末と通信 |
| チェーン構築時間 | コールドスタート ≤ 20s |
| 入力電圧 | 12V-24V |
| 干渉防止 | 帯域内周波数ホッピングをサポート |
| エアインターフェイスの遅延 | ノードから中央ノードへの伝送遅延 <=200ms |
| ピーク消費電力 | 最大レートでの消費電力値 150ma ± 15% |
| WEB設定 | 基本的な設定/レポート/クエリ機能をサポート |
| 変調方式 | QPSK、16QAM、64QAM |
| 保管温度 | -40℃～+85℃ |
| 使用温度 | -20℃～+75℃ |
| シェル | アルミニウム合金 |
| 付属品 | |
| 製品名 | グラスファイバーアンテナ |
| モデル | TQJ-1400AT-7 |
| 頻度 | 1425～1450MHz |
| 得 | 7dBi |
| 定在波比 | ≤ 1.3 |
| 公称インピーダンス - Ω | 50 |
| 長さ | 62cm |
| 直径 | 1.85cm |
| 放射線方向 | 360°全方向 |
| インタフェース | NKメスヘッド/Nオスヘッド |
| 製品名 | アースエンドアンテナ吸盤ベース |
| 周波数範囲 - MHz | 0～6.0GHz |
| 吸盤固定ジョイント | N-メスヘッド N-Kメスシート |
| シャーシ直径 | 11cm |
| リード長さ | 46cm |
| 製品名 | スカイエンド粘着ロッドアンテナ |
| 長さ | 23.5cm |
| 頻度 | 1425～1450MHz |
| 得 | 2dBi |
| 定在波比 | ≤ 1.3 |
| 公称インピーダンス - Ω | 50 |
| *その他のオプションアクセサリー* | |
| 製品名 | RG58アダプターケーブル |
| 線の長さ | 20cm |
| 適用周波数帯域 | 6000MHz |
| ワイヤー | 外径5mmのRG58ワイヤー |
| インターフェースモデル | SMAオスヘッド内針/Nオスヘッド |
| 減衰 | 0.15db/分 |
| 抵抗 | 50Ω |
| 製品名 | グラスファイバーアンテナ固定キット |
| 固定プレート: | 長さ: 8cm 幅: 6cm 穴の直径: 0.9cm 穴の中心間の距離: 60.5cm |
| U字型コンポーネント: | 全長：8.3cmネジ長さ：4.8cm幅：6cmナット：M8破片：M8ガスケット：M8 |
| 製品名 | 1.25 メートルのグラスファイバー全方向性アンテナ |
| モデル | TQJ-1400AT-11 |
| 頻度 | 1425～1450MHz |
| 得 | 11dBi |
| 定在波比 | ≤ 1.3 |
| 公称インピーダンス - Ω | 50 |
| 長さ | 1250mm |
| 直径 | 20mm |
| 放射線方向 | 360°全方向 |
| インタフェース | NKメスヘッド |
| 製品名 | 1.5 メートルのグラスファイバー全方向性アンテナ |
| モデル | TQJ-1400AT-12 |
| 頻度 | 1425～1450MHz |
| 得 | 12dBi |
| 定在波比 | ≤ 1.3 |
| 公称インピーダンス - Ω | 50 |
| 長さ | 1500mm |
| 直径 | 20mm |
| 放射線方向 | 360°全方向 |
| インタフェース | NKメスヘッド |
| 製品名 | 1.8 メートルのグラスファイバー全方向性アンテナ |
| モデル | TQJ-1400G-14 |
| 頻度 | 1425～1450MHz |
| 得 | 14dBi |
| 定在波比 | ≤ 1.3 |
| 公称インピーダンス - Ω | 50 |
| 長さ | 1800mm |
| 直径 | 44mm@最大 |
| 放射線方向 | 360°全方向 |
| インタフェース | SMA-Nオスヘッド |

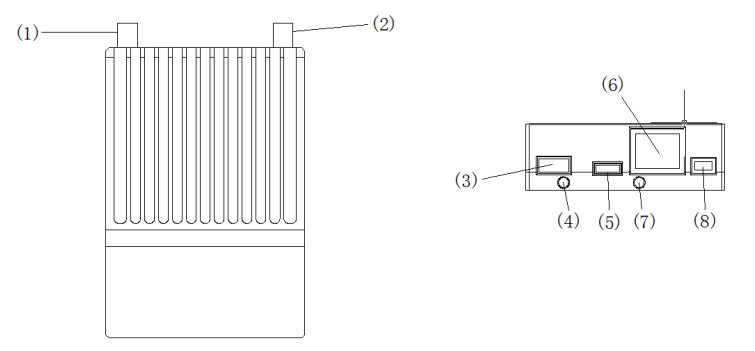

インターフェースの定義
| シリアルナンバー | 関数 |
| 1 | SMA受信アンテナインターフェース |
| 2 | SMA トランシーバー アンテナ インターフェイス |
| 3 | 全長：8.3cmネジ長さ：4.8cm幅：6cmナット：M8破片：M8ガスケット：M8 |
| 4 | 電源表示灯 |
| 5 | マイクロUSBファームウェアアップグレードポート |
| 6 | RJ45イーサネットポート |
| 7 | ネットワークポートデータライト |
| 8 | シリアルポートインターフェース（TTL 3.3V） |

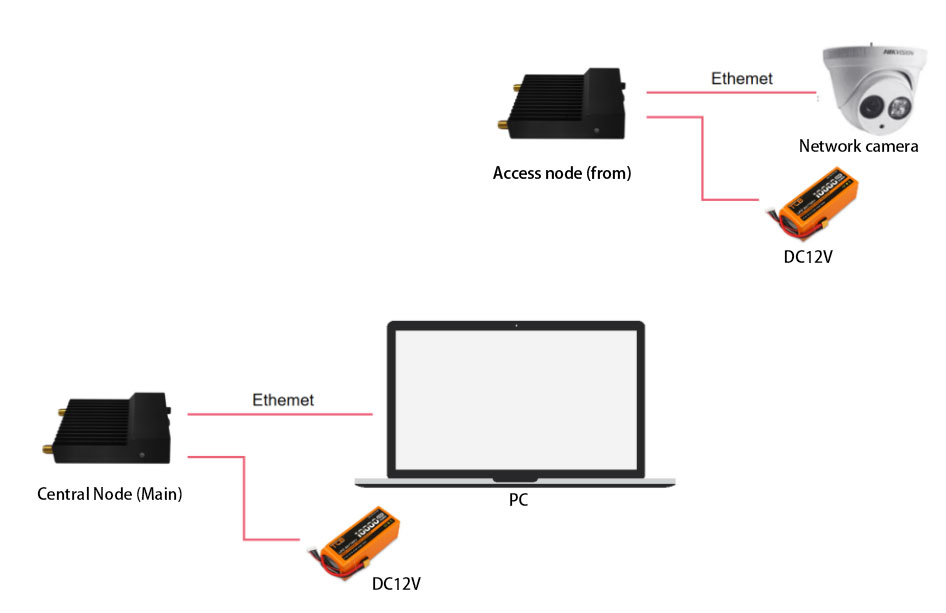

接続図

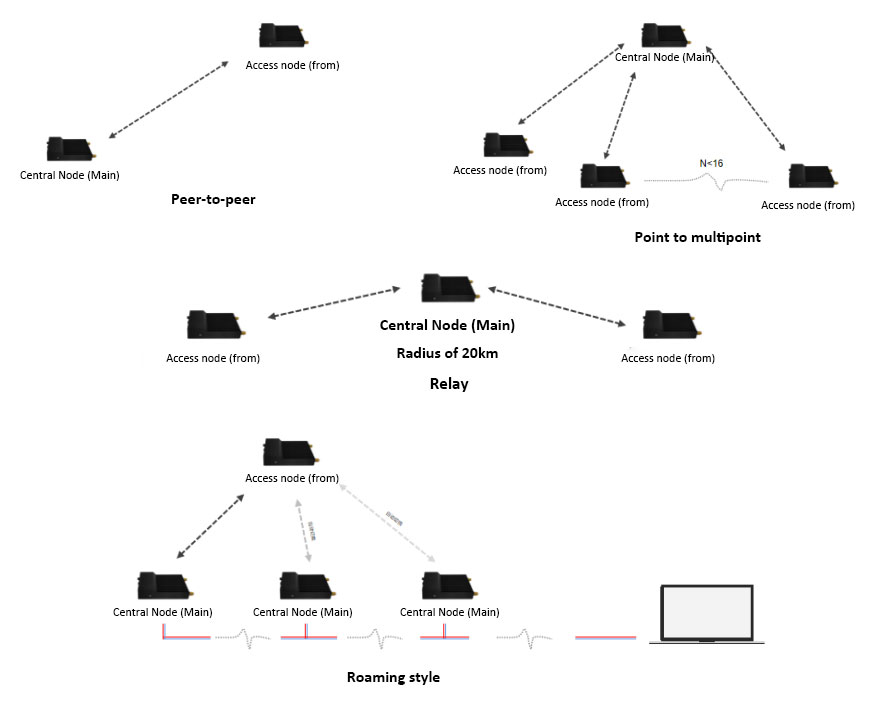

作業モード
