160MJレーザーターゲット指定子（LTD）WIHT LRF

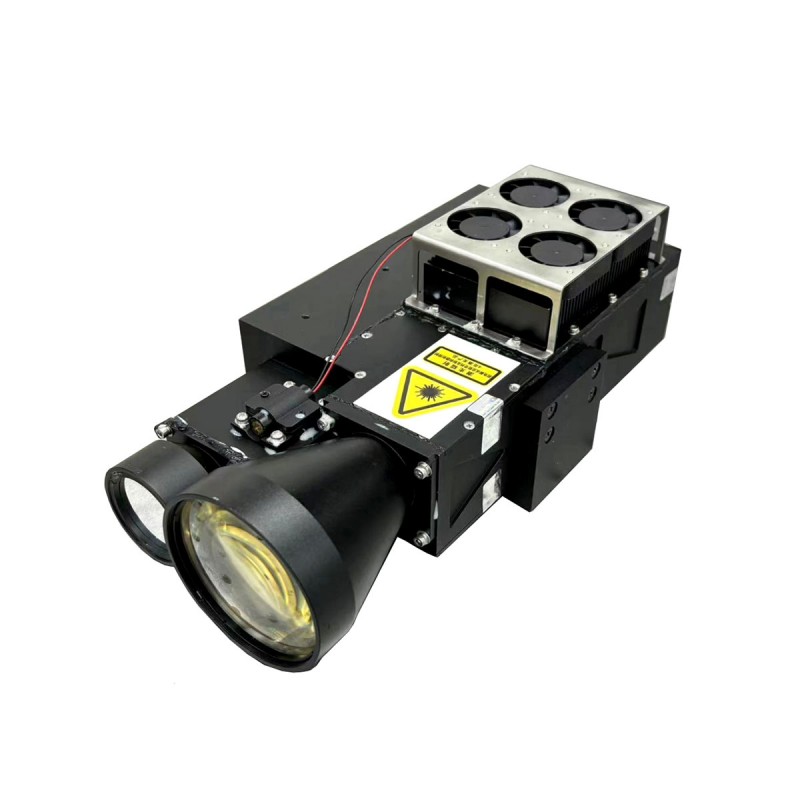

STA-Z160Mは、スマートな弾薬に正確なガイダンスを提供できる精密照準システムにおいて重要な役割を果たす軍事160MJレーザーターゲット設計者です。高度な光学システムを通じて、レーザービームでターゲットをマークし、精密誘導武器が非常に高い精度と効率でターゲットを破壊できるようにします。

お問い合わせを送信

製品説明

レーザーターゲット指定のこのモデルは、統合設計を採用し、システムはレーザー光源とドライバー、距離測定モジュール、観測システム、およびコントロールモジュールで構成されています。

主な関数

レーザーレンジング関数。
レーザー照射機能;
光電分離信号トリガー。
照準ビームを分解しました。
外部トリガー関数。

主な技術指標

動作波長	1064nm±1nm
レーザー照射エネルギー	85MJと160MJの両方を切り替えることができます
光遅延	304µs±1µs
レーザービーム分散角	≤0.2mrad
照射頻度	8〜21Hz
範囲の周波数	10Hz
レーザーパルス幅	10ns〜15ns
電力安定性	≤±8％
範囲の範囲	0.2m〜30km（ターゲットサイズ10 m 10 m 8 m、視認性30km）
範囲のエラー	5メートル以下
ターゲット選択	1つ目/秒/終了
正確な測定率	98％
起動時間	＜1分程度の温度で）
作業時間	範囲モード	5分間連続して動作し、4分間の休憩、低/通常の温度で連続5サイクル、5分間連続して動作し、4分間、高温で連続2サイクル、85MJ出力）continuous 2分間連続して動作し、4分間、高温、連続2サイクル、160mJ出力）
	照射モード	照射時間90年代、休憩60年代、低/通常の温度での連続5サイクル、および85MJ出力60s、60年代、休憩60、低/正常温度での連続5サイクル、および160MJ出力90秒、照射時間90s、休息60、休息60、連続した1サイクル、停止時間60s高温で160MJ出力で）
フルセット重量	≤3.3kg

フルセットのボリューム

電気インターフェイス

通信コネクタ（ソケットモデルJ30J-15ZKP、バットプラグモデルJ30J-15TJ）ピン定義

ピン	意味	コンテンツ	信号のタイプ	備考
1	Tx+	RS422ポジティブ（ローカル）を送信する	出力	オブジェクトホストコンピューター
2	TX-	RS422ネガティブ（ローカル）を送信	出力	オブジェクトホストコンピューター
3	Rx+	RS422はポジティブ（ローカル）を受け取る	入力	オブジェクトアッパーコンピューター
4	RX-	RS422がネガティブ（ローカル）を受信する	入力	オブジェクトアッパーコンピューター
5	GND	グラウンドRS422	信号接地	オブジェクトアッパーコンピューター
6				メーカーのデバッグスペシャル
7				メーカーのデバッグスペシャル
8				メーカーのデバッグスペシャル
9				メーカーのデバッグスペシャル
10				メーカーのデバッグスペシャル
11				メーカーのデバッグスペシャル
12				メーカーのデバッグスペシャル
13				メーカーのデバッグスペシャル
14		外部時間システム +	入力	RS422差
15		外部タイムシステム -	入力	RS422差

パワーコネクタ（プラグタイプj30j02pp020p000s0p120、プラグタイプj30j02pp020s000s0l000）ピン定義

ピン番号	意味	備考
A、b	24V	ワイヤーの色は赤です
CD	GND	ワイヤーの色は黒です

キーパフォーマンスインジケーター

電源と電力消費	電源範囲	20V〜33V、DC
	消費電力	ピーク電力は260W以下で、スタンバイパワーは60W以下（通常の温度）を超えています
信頼性	MTBFは4000H以上です（合計発火時間は300万を超えています）
安全	レーザーが動作するように警告デバイスをセットアップする
	レーザートランスミッターの出口には、明らかな警告サインが付属しています
	機器は十分に接地されています
保守性	すべての主要な機能コンポーネントと機器には、通常の動作のための障害指標とインジケーターの両方があります
	平均修理時間mttrは20分以内です
電磁互換性要件	システムの起動プロセスでは、機器はシステム内の他の機器と互換性があり、正常に動作することができます

環境適応性の要件

温度	動作温度		-40℃〜 +60℃
	保管温度		-40℃〜 +70℃
湿った熱	相対湿度		95％±3％
	温度		+25°C±2°C
	ストレージ時間		72H
振動	振動スペクトル形状（GRMS = 6.06）		20Hz〜80Hz			+3dB/OCT
			80Hz〜350Hz			G2/0.04 Hz
			350Hz〜2000Hz			-3db/Oct
	振動方向と時間		少なくとも10分間、2方向に振動します
	コントロールポイント		製品の最大剛性の近くの備品または揺れるテーブル表面で選択する必要があります。大型機器はマルチポイント平均コントロールを使用できます
	監視ポイント		監視ポイントは、テスト中の製品の重要な部分で選択する必要があります。これにより、ルート平均平方根アクセラレーション応答が最大許容設計を超えないようにします（GRMS = 6.06）
	インストール要件		標本は揺れるテーブルにしっかりと取り付けられており、ショックアブソーバーを装備した製品の場合、テスト前に衝撃吸収体を取り外す必要があります
	パフォーマンスチェック		電源を入れた機器を使用した振動テスト中、すべてのパフォーマンスインジケーターは、設計文書で指定された技術的要件を満たす必要があります。失敗の場合、修理が許可されます。修復後、スペクトル値は0.01g²/hz、GRMS = 3.03に低下し、受け入れテスト中に10分間、振動を最も受けやすい方向に標本を振動にかける必要があります。
温度サイクル	温度範囲		パワーオンテスト		-35±3℃〜 +52±2℃
	温度変化率		温度上昇		10℃/min
			冷却		10℃/min
	サイクル時間		最後の2サイクルに障害がないことを確認するために、10サイクルを完了する必要があります。最後の2サイクルで障害が発生した場合、修理後、2回の障害のないサイクルが必要です。
	サイクル時間		1つのサイクル時間は4時間、1つのサイクルには温度上昇→温度維持→冷却→温度維持→温度上昇が含まれます
	高温および低温滞留時間		滞留時間は、標本の熱容量に依存します。製品の熱または寒冷透過性の原理に基づいて、試験片の内部温度は、安定性に達した後、5分間維持されます
	テスト中の製品の要件		マシン全体で一般的な温度サイクルテストは、カバーを開くために可能な限りある必要があります
	確認して修理します		電源テスト機器では、各温度サイクルテストの後、次の温度サイクルに進む前に、機器に障害がないことを確認する必要があります
びしょぬれの要件	びしょぬれは機器全体で実行されます
輸送要件	機器は車両全体として輸送する必要があります
	製品が道路輸送テストを受けていない場合は、シミュレーション輸送テーブルを使用して屋内輸送シミュレーションテストを実行できます。このテストでは、製品のパフォーマンスを評価するために正弦波環状振動テストを実施することが含まれます
	シミュレートされた輸送テーブルテストの要件は次のとおりです
	テスト条件	頻度		5Hz〜200Hz
		振幅		5Hz〜7Hz
		振幅12mm〜8mm
		7Hz〜200Hz等しい加速1.5g
		振動テスト条件許容偏差は、ブロードバンドランダム振動テストと同じです
	方向	垂直車軸方向と側面;向き：車軸の垂直と横方向
	サイクル時間	log-scan 5Hz〜200Hz〜5Hz、サイクルあたり12分、標本の共振周波数が5Hz未満で測定されると、テスト周波数を2Hz、2Hz〜200Hz〜2Hzスキャンに拡張できます。スキャン時間は15分です。
	輸送テストの後、損傷や構造の緩みの兆候を確認し、設計要件を満たしていることを確認するために技術指標の検査を実施します
