1535nm 16kmレーザーレンジファインダーモジュール
  • 1535nm 16kmレーザーレンジファインダーモジュール1535nm 16kmレーザーレンジファインダーモジュール

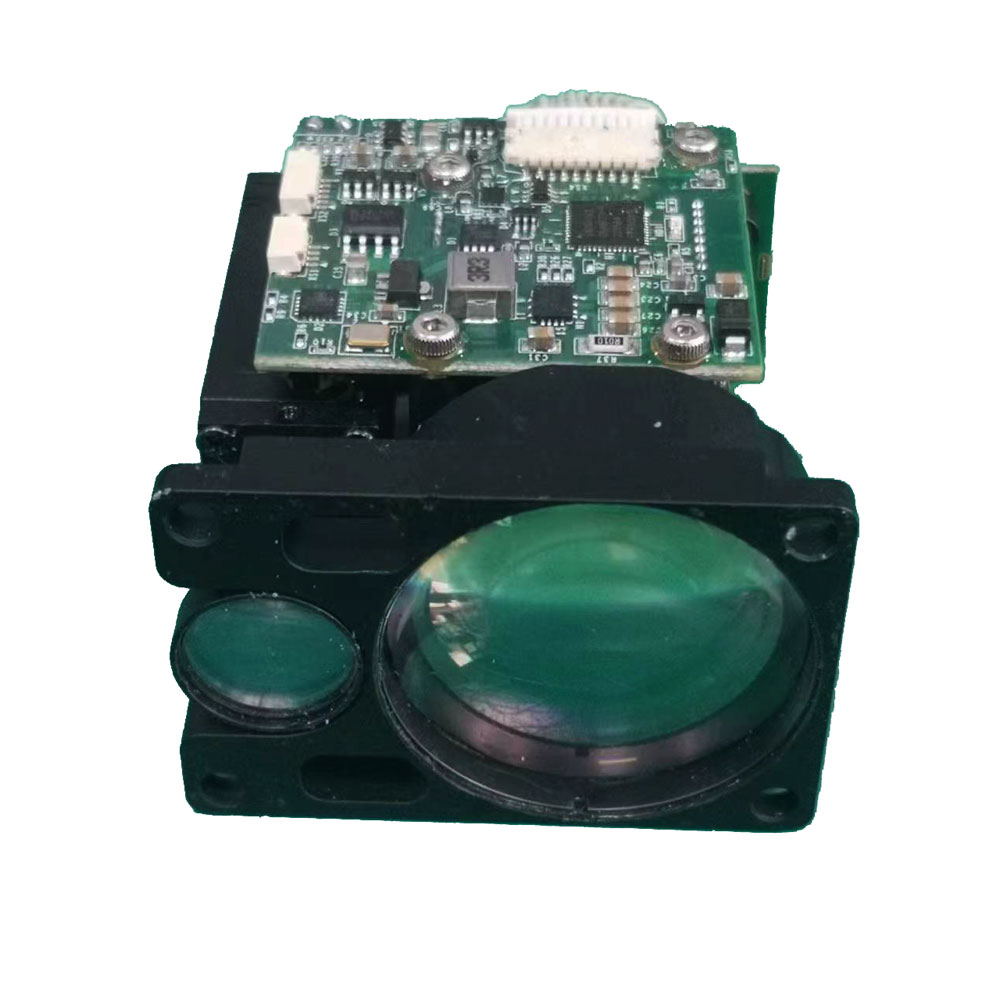

1535nm 16kmレーザーレンジファインダーモジュール

Jioptics 1535NM STA0816 1535NM 16kmレーザーレンジファインダーモジュールは、OEM統合用に特別に設計されており、火災制御システム、航空機/UAV、タンク/UGA、船舶、国境監視システムおよびその他のアプリケーションの正確な測定を提供できます。
最大範囲≥16000m
範囲2.3×2.3m目標サイズ≥8000m
距離測定精度±1m
精度≥98%
重量≤89.5g

モデル:STA0816

お問い合わせを送信

製品説明
レーザーレンジファインダーは、レーザーを受信する光学システムレーザー放射システムレーザートランスミッターレーザーレシーバーの電力とコントローラーとシェル(図1に示すように)、および車両ビューシステムと同軸、プラットフォームシステムとターゲットプラットフォームシステムを追跡し、ターゲットシステムを追跡し、ターゲットシステムを追跡するためのターゲットシステムを追跡することにより、一種の精密距離センシング機器です。 ロックし、ターゲットに検索されたフラグ信号を出力し、出力インターフェイスを介して距離データを上部コンピューターに起動します
レーザーレンジファインダーの主な機能は、検出距離、長い体積、軽量、および光応答時間の高速検出と高精度が複数のターゲットを検出することであり、出力ターゲット距離データをBattlefield通信ネットワークに融合させることができます。

主なパフォーマンスと技術的パラメーター

レーザー波長
1.535μm
スタンバイ電流
0.065A @6V
動作電圧
3.3V〜12V
誤ったアラーム率
≤1%
ほぼテスト率
98%
最小テスト範囲
30m
範囲
8 km(2.3x2.3 m車)、16kmの大きなターゲット。
正確さ
±1m
作業周波数
1 Hz、5 Hz、緊急10Hz;
発散角
≤0.4mrad
最初と最後のターゲットの選択
出力インターフェイス
RS422
ストレージ
12年のストレージ寿命
環境適合性
2オルキング温度
-40°C〜+ 55°C
保管温度
-50°C〜 + 70°C

インターフェイスモード

レーザーレンジファインダーの外部回路インターフェイスは、外部電源インターフェイスと外部ソケット1.25mm間隔8コアソケットのデータ通信機能を備えた外部ソケットを採用しています。特定のピンを次の表に示します。

ピン
意味
関数
導体の色
備考
1
T+
通信信号

PC RX+に接続されています
2
t-
通信信号

PC RX-に接続
3
R-
通信信号
黄色
PC TX-に接続
4
R+
通信信号

PC Tx+に接続されています
5
GND
コミュニケーション場所


6
GND
電源グラウンド


7
+8V/1a
総電源
オレンジ
絡み合っています
8
+8V/1a
総電源
茶色

RangeFinderモジュールサイズ



アプリケーションシナリオ

Jioptics 1535NM 16kmレーザー距離ファインダーモジュールは、軍事または市民のシーン(無人航空機、光電ポッド、熱イメージング機器など)で広く使用されています。最も挑戦的な環境では、高性能と高い信頼性が重要な役割を果たします。
