1535nm 10kmレーザーレンジファインダーモジュール
  • 1535nm 10kmレーザーレンジファインダーモジュール1535nm 10kmレーザーレンジファインダーモジュール

1535nm 10kmレーザーレンジファインダーモジュール

Jioptics 1535NM STA0410 1535NM 10kmレーザーレンジファインダーモジュールは、OEM統合用に特別に設計されており、火災制御システム、航空機/UAV、タンク/UGA、船舶、国境監視システムおよびその他のアプリケーションの正確な測定を提供できます。
最大範囲≥10000m
範囲2.3×2.3m目標サイズ≥4000m
距離測定精度±1m
精度≥98%
重量≤69.5g

モデル:STA0410

お問い合わせを送信

製品説明

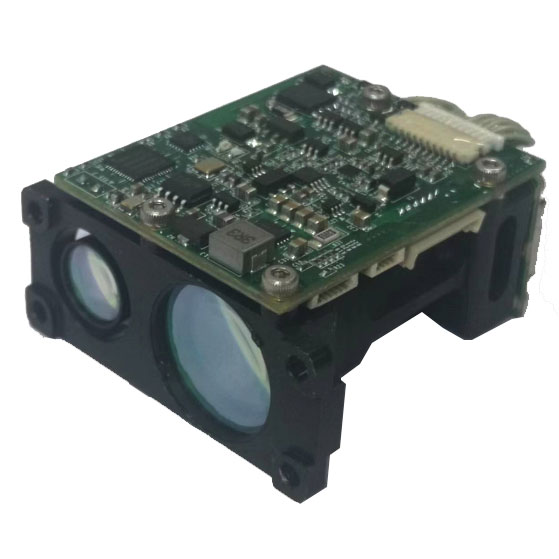

1535nm 10km laser rangefinder module is a kind of precision distance sensing instrument, by laser receiving optical system laser emission optical system laser transmitter laser receiver power and controller and shell (as shown in figure 1), installed on the ground or vehicle platform, and coaxial with the vehicle view system, driven by the platform system, search and tracking target platform system search to the target, on the target ロックし、ターゲットに検索されたフラグ信号を出力し、出力インターフェイスを介して距離データを上部コンピューターに起動します
レーザーレンジファインダーの主な機能は、検出距離、長い体積、軽量、および光応答時間の高速検出と高精度が複数のターゲットを検出することであり、出力ターゲット距離データをBattlefield通信ネットワークに融合させることができます。

主なパフォーマンスと技術的パラメーター

レーザー波長
1.535μm
スタンバイ電流
0.11a、平均電流0.25a @5V電源。
動作電圧
3.3V〜5.4V
誤ったアラーム率
≤1%
ほぼテスト率
98%
最小テスト範囲
20m
範囲
4km(2.3x2.3 m車)、10kmの大きなターゲット。
正確さ
±1m
作業周波数
1 Hz、5 Hz、緊急10Hz;
発散角
≤0.5mrad
最初と最後のターゲットの選択
出力インターフェイス
RS422
ストレージ
12年のストレージ寿命
環境適合性
2オルキング温度
-40°C〜+ 55°C
保管温度
-50°C〜 + 70°C

インターフェイスモード

ピン
シンボル
関数
顔料
説明する
1
T+
通信信号

PC RX +に接続します
2
t-
通信信号

PC RX-
3
R-
通信信号
黄色
PCマシンTx-に接続する
4
R+
通信信号

PC Tx +に接続します
5
GND
へのコミュニケーション


6
GND
パワー


7
+5V/3A
一般的な供給
オレンジ

8
GND
パワー
茶色


RangeFinderモジュールサイズ



アプリケーションシナリオ

Jioptics Laser Rangingモジュールは、軍事または市民のシーン(無人航空機、光電ポッド、サーマルイメージング機器など)で広く使用されています。最も困難な環境では、高性能と高い信頼性が重要な役割を果たします。
