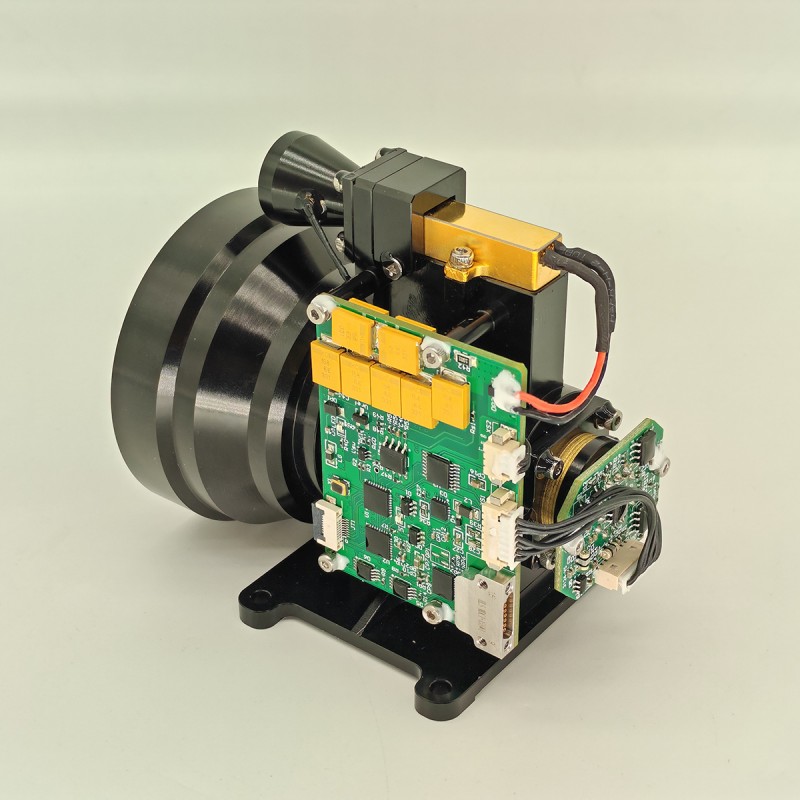

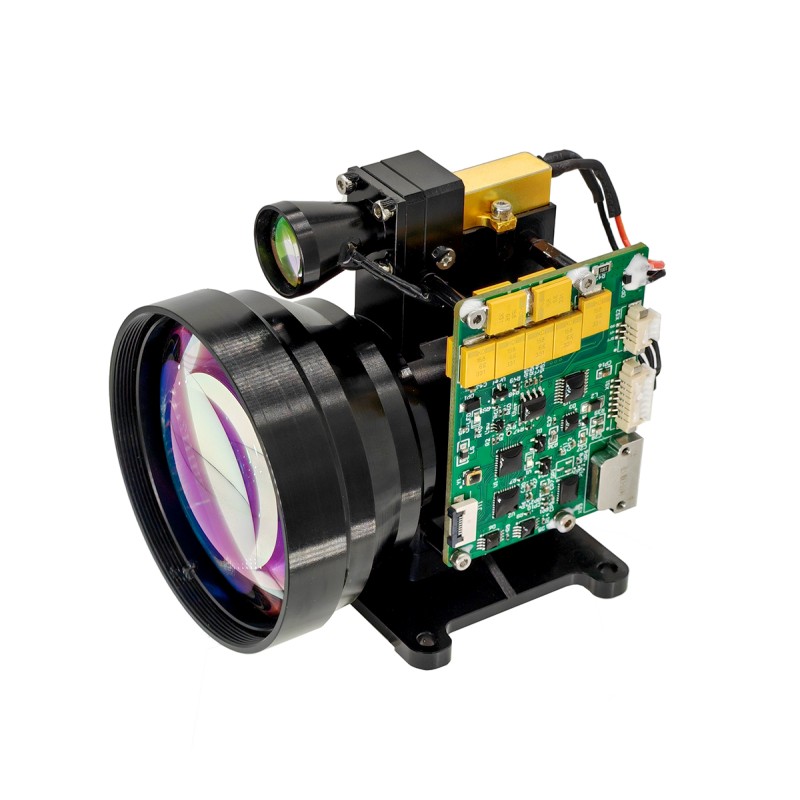

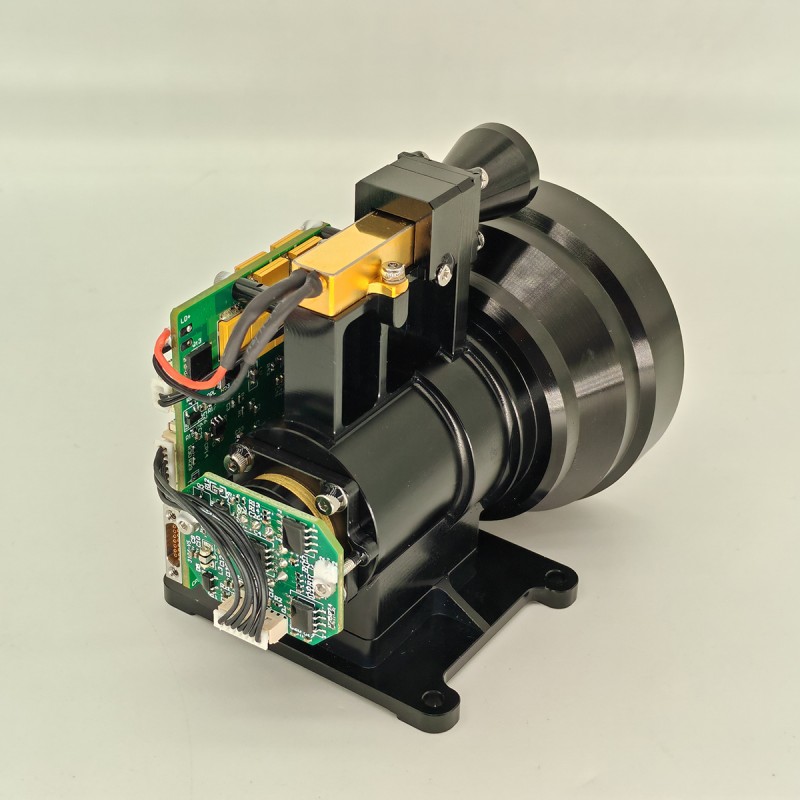

12kmのアイセーフレーザーレンジファインダーモジュール

STA-B1220Xは、人間の眼に安全なレーザー距離測定モジュールであり、ターゲット距離を検出し、シリアル通信を通じて測定距離を上部コンピューターに送信できます。視認性≥25km、ターゲット反射率≥0.3、湿度≤80％、車両（2.3m×2.3m NATOターゲット）の距離距離≥12km。 20km以上の最大範囲。

お問い合わせを送信

製品説明

主な関数

（1）単一の範囲と連続的な範囲。
（2）レーザー範囲のコマンドに応答し、停止コマンドに従っていつでも範囲を停止できます。
（3）距離測定中のパルスごとに1回の出力距離データとステータス情報。
（4）送信されたレーザーパルスの累積数を報告できます（電力の損失はありません）。
（5）距離の選択、前後のターゲットの表示。
（6）セルフテスト機能。

製品の紹介

B1220Xレーザーレンジファインダーモジュールは、航空機、無人航空機、タンク、スコープなどのアプリケーションシナリオ向けに設計された軍用パルスレーザーレンジャーファインダーです。サイズが小さい、軽量、低消費電力、安定したパフォーマンス、長い測定距離、長いサービス寿命、人間の目の安全性、その他の利点があります。これは、製品の目的の精度を向上させるための重要な技術装置です。

製品パフォーマンスインデックス

アイテム	技術パラメーター	命令
モデル	STA-B1220X
動作波長	1535±5nm
目の安全	クラス1（IEC 60825-1）
開口部を受信します	φ57mm
放射口径	φ19mm
範囲の機能	50m-20km
範囲の範囲	≥20000m	最大範囲
	≥15000m	大きなターゲット、反射率：0.6、オブザーバーの可視性25 km
	≥12000m	NATOターゲット
	8000m以上	人間のターゲット
	≥3200m	UAVターゲット
ミニレンジ	50m
マルチターゲット検出	最大3つのターゲット
範囲の精度	±3m	3D
範囲の周波数	1〜10Hz調整可能
精度	≥98％
誤ったアラーム率	1％
発散角	≤0.3mrad
通信インターフェイス	RS422 / RS232 / TTL
電圧	DC18〜32V
作業力	≤3W	通常の温度テスト
ピークパワー	≤6W	通常の温度テスト
機械的ショック	75g、1ms
作業温度	-40℃～+60℃
保管温度	-55℃～+70℃
信頼性	MTBF≥1500H
サイズ	≤90mm×63mm×82mm
重さ	≤350g
主な関数	最初と最後のターゲット範囲、マルチターゲット範囲、距離選択性
より多くの機能	1。距離死角設定ゲーティング機能; 2。セルフチェック関数（高電圧、温度など）; 3。距離解像度：30m;

注：

1）NATOターゲットサイズ2.3 m×2.3 m;ヒトターゲットサイズ0.5 m×1.7 m; UAVターゲットサイズ0.2 m×0.3 m;反射率30％、オブザーバーの可視性は20km以上

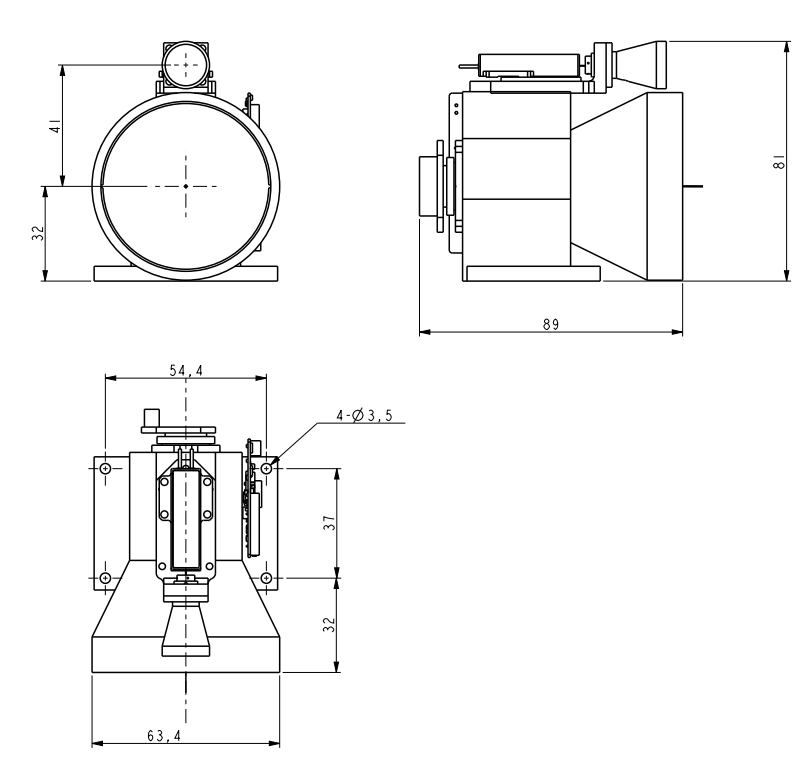

構造インストールインターフェイス

外部インターフェイス

コネクタモデル	MDC1-15SW1
ピン	定義する	関数	備考
1	vee	正の出力入力	9-36V
2	GND	電源入力グラウンド
3	RS422_T/R+
4	rs422_t/r-
5	rs422_rxd-
6	RS422_RXD+
7	RS232-TX
8	RS232-RX
9	TTL-TX		3.3V
10	TTL-RX		3.3V
11	GND	コミュニケーショングラウンド
12	NC
13	NC
14	NC
15	NC

OEM/ODM範囲のモジュールとカスタムソリューション

B1220Xは、便利で強力でコンパクトなレーザー範囲のソリューションを探しているシステムインテグレーター向けに設計されています。幅広いアプリケーションで信頼できるパフォーマンスを提供します。

非常に小さく、超軽量で、消費電力が低く、長距離で測定できます。ハンドヘルドデバイス（サーマルイメージング）、武器の取り付けアプリケーション、ポータブルシステム、軽量センサースイート、無人航空機またはUGVに適しています。
